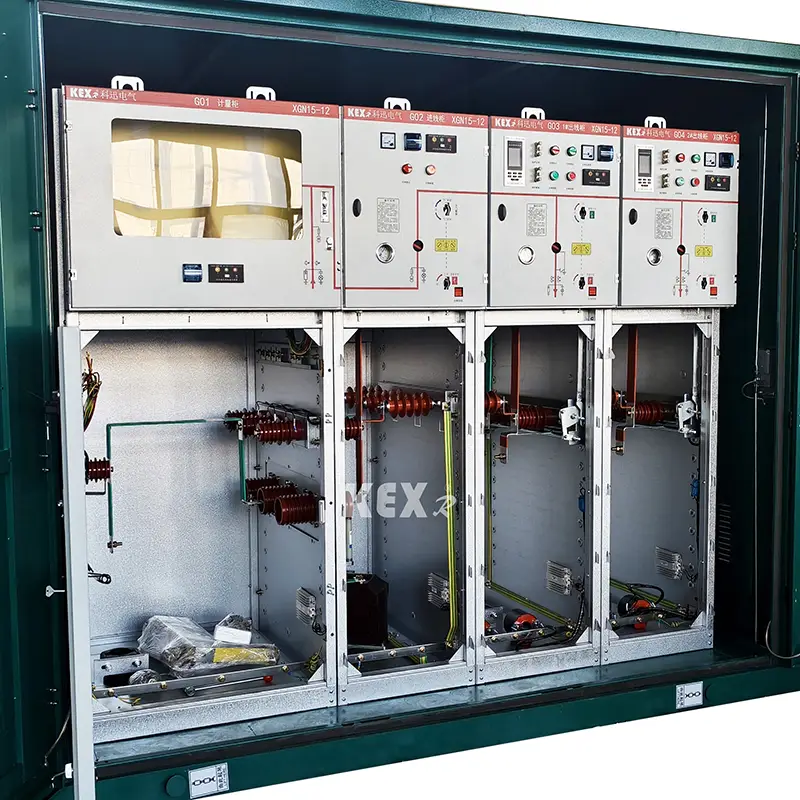

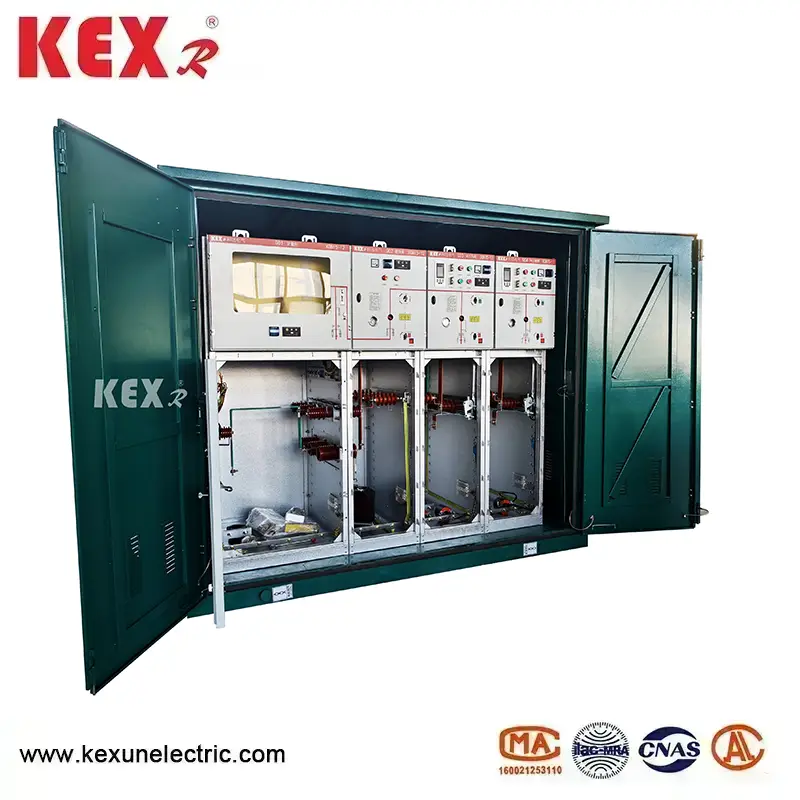

SF6 Ring Main Unit Cabinet

● အစိတ်အပိုင်းများ

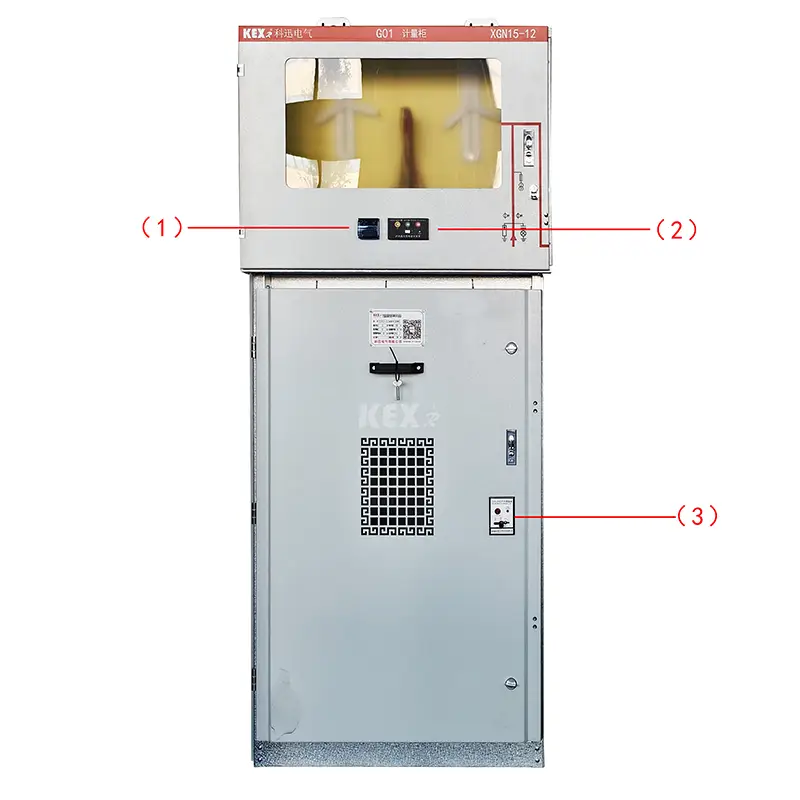

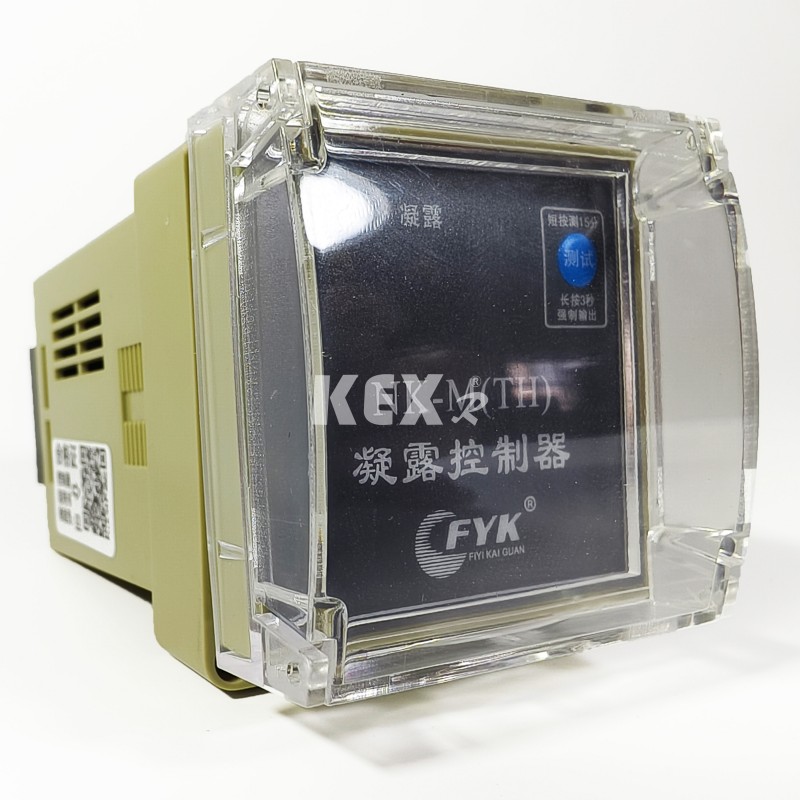

1. .Condensation controller

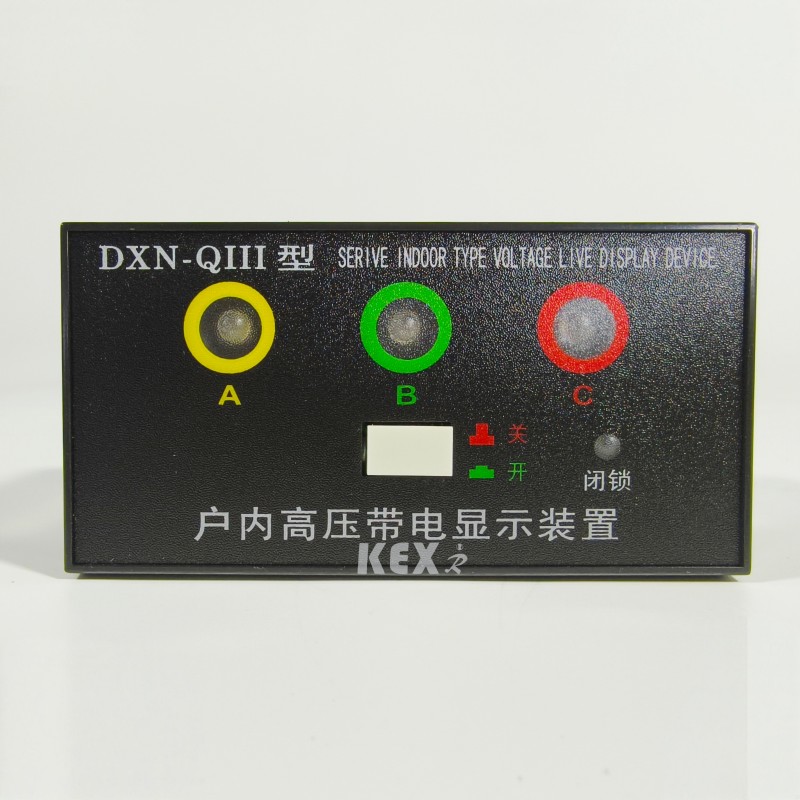

2. အားသွင်းပြသမှု

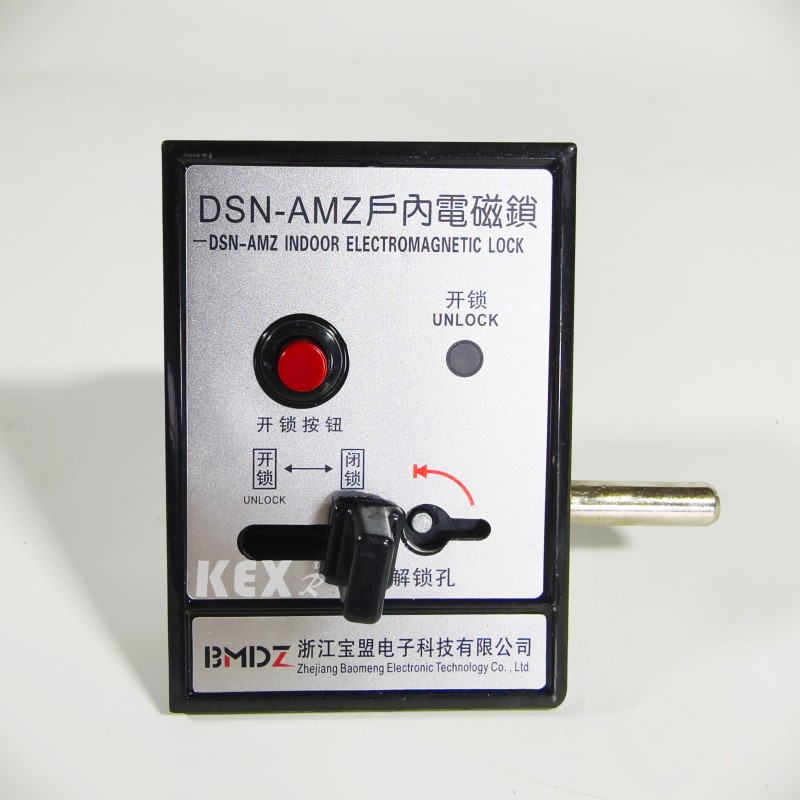

3.Indoor လျှပ်စစ်သံလိုက်သော့ခတ်

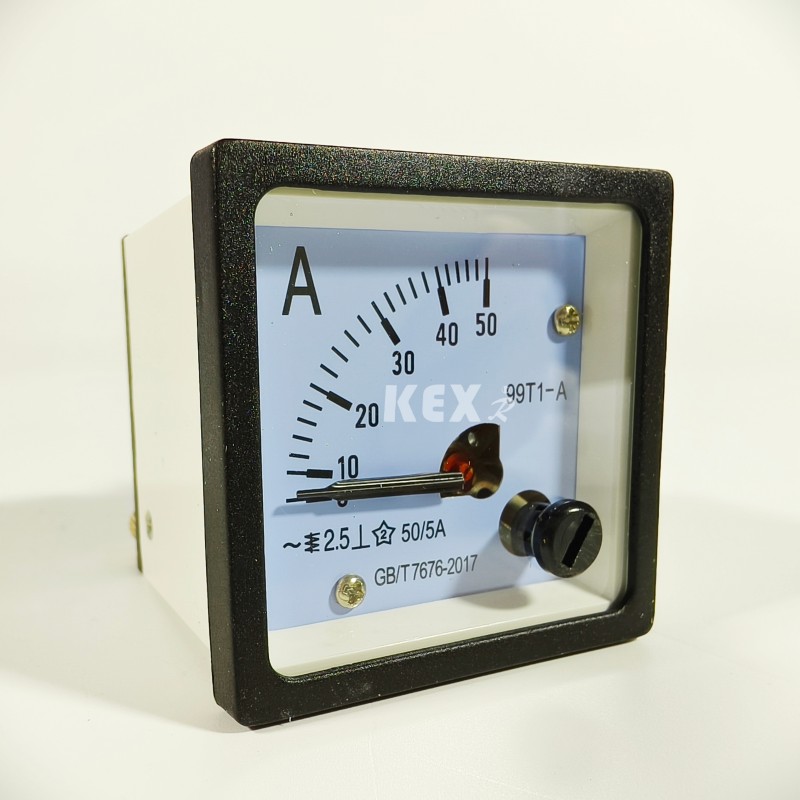

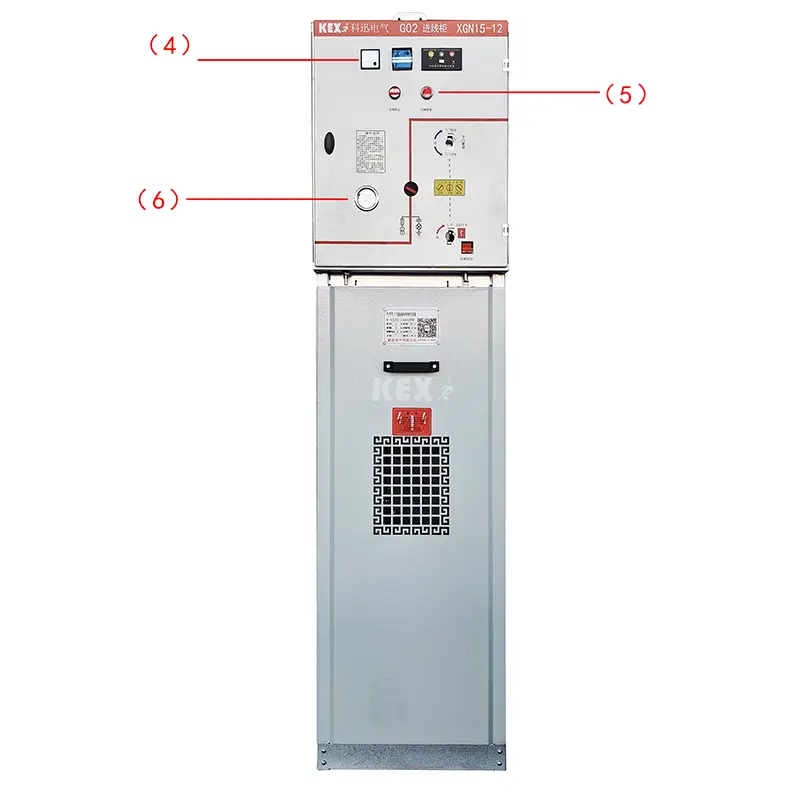

4. အမ်မီတာ

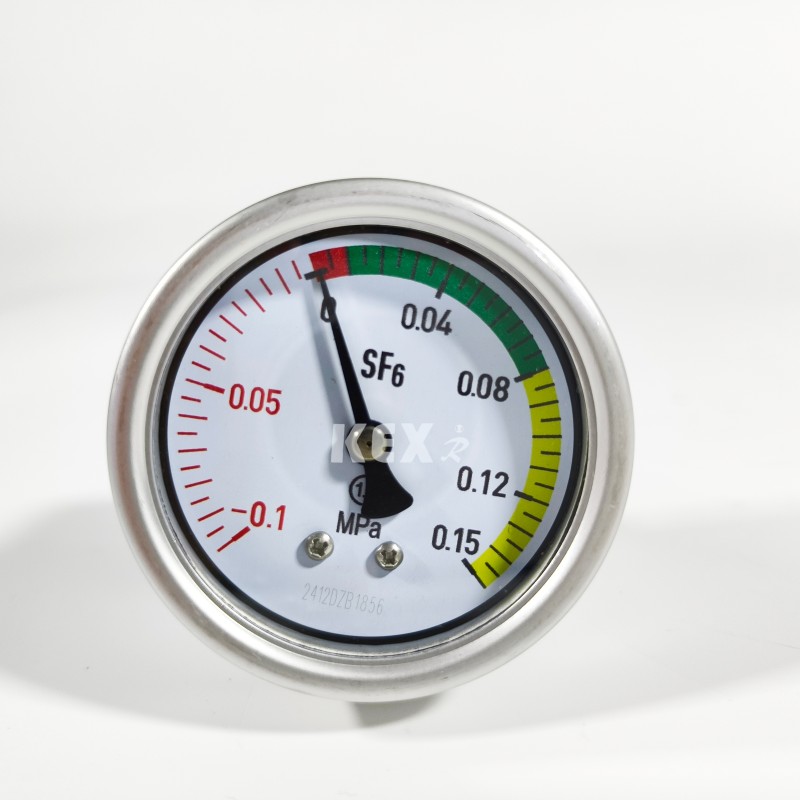

6.Barometer

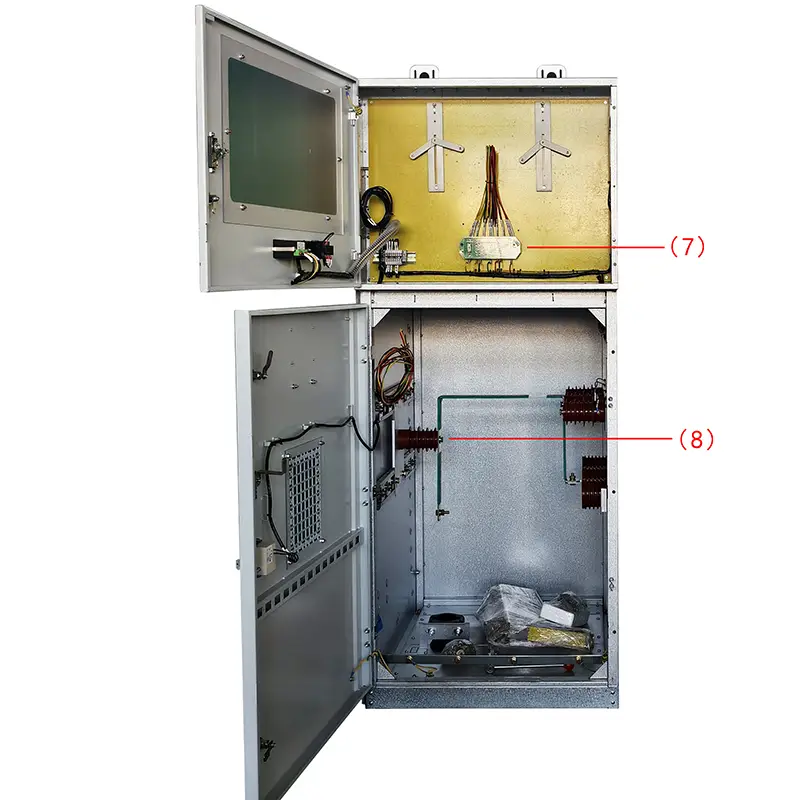

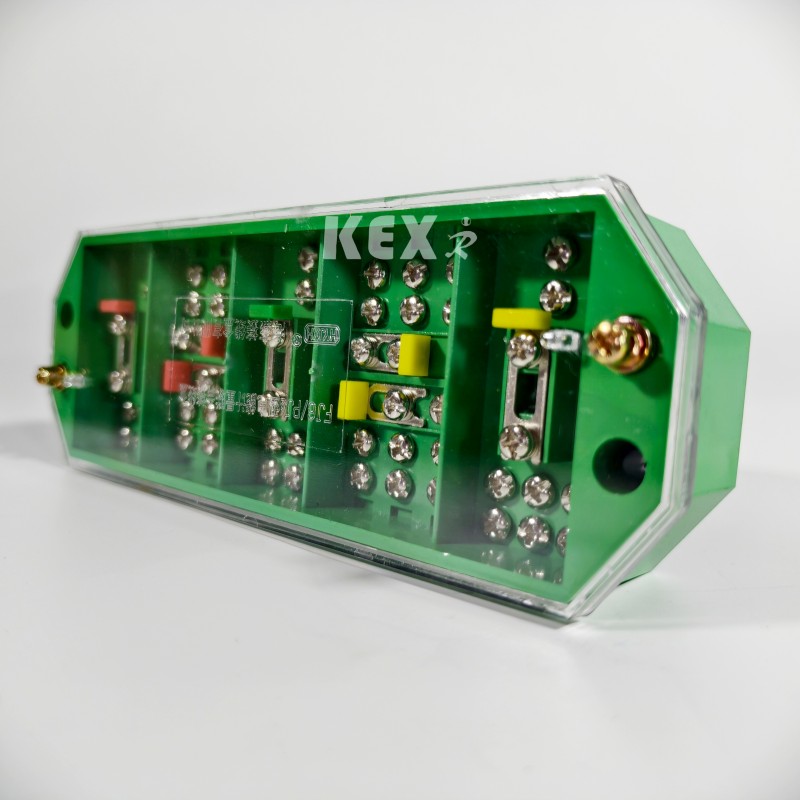

7. 3 Phase 3 ဝါယာကြိုးလျှပ်စစ်ချိတ်ဆက်ကိရိယာ

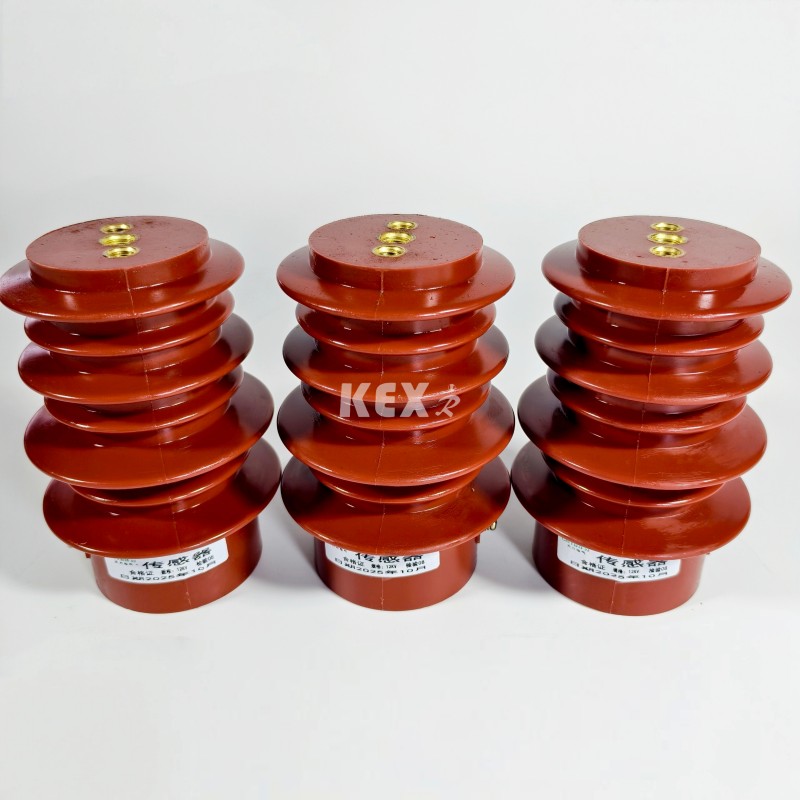

8.Transmitter

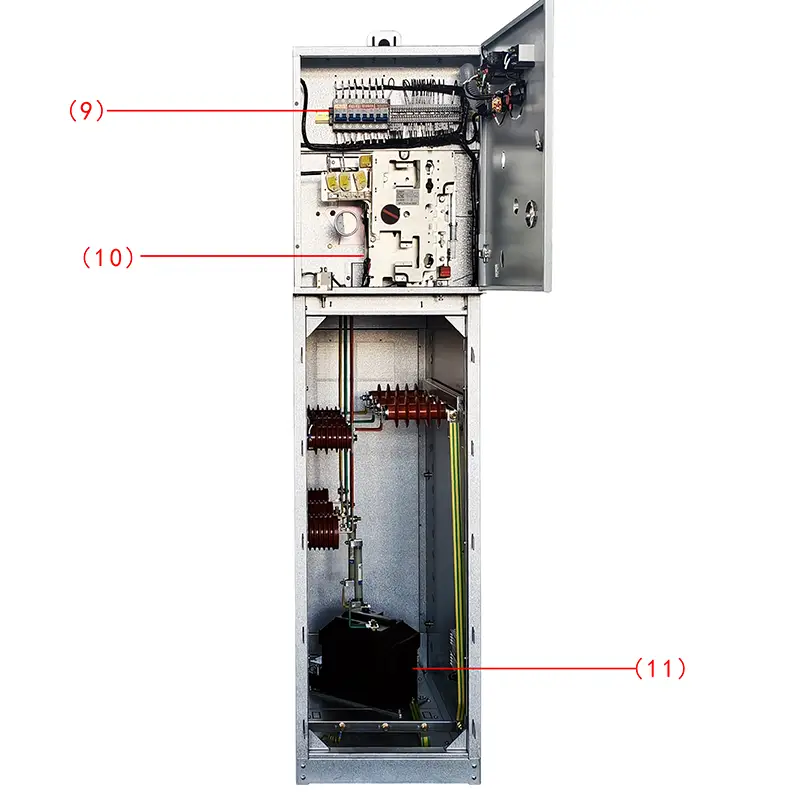

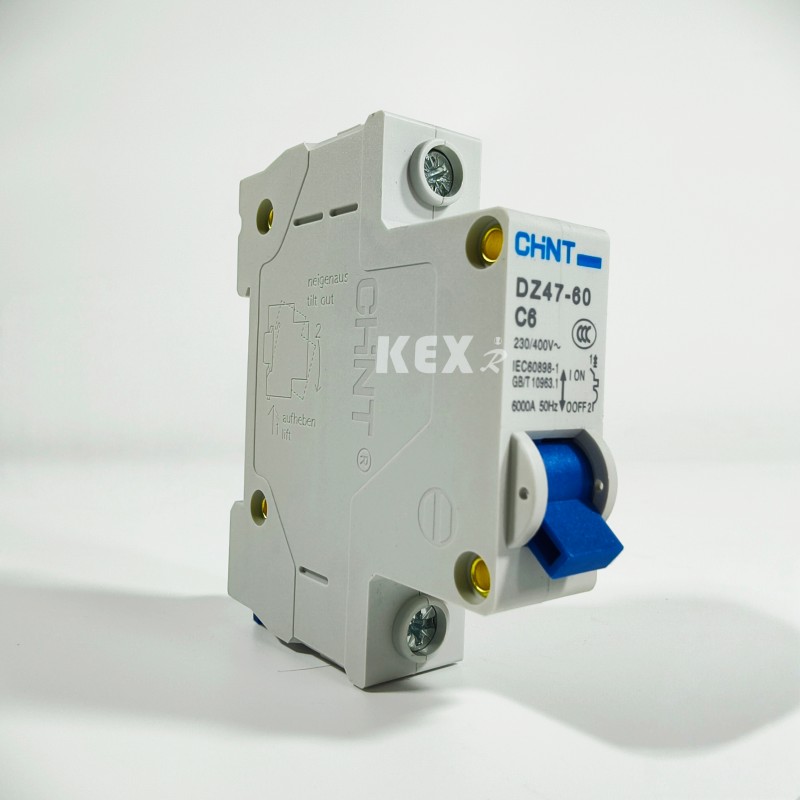

9. Mcb

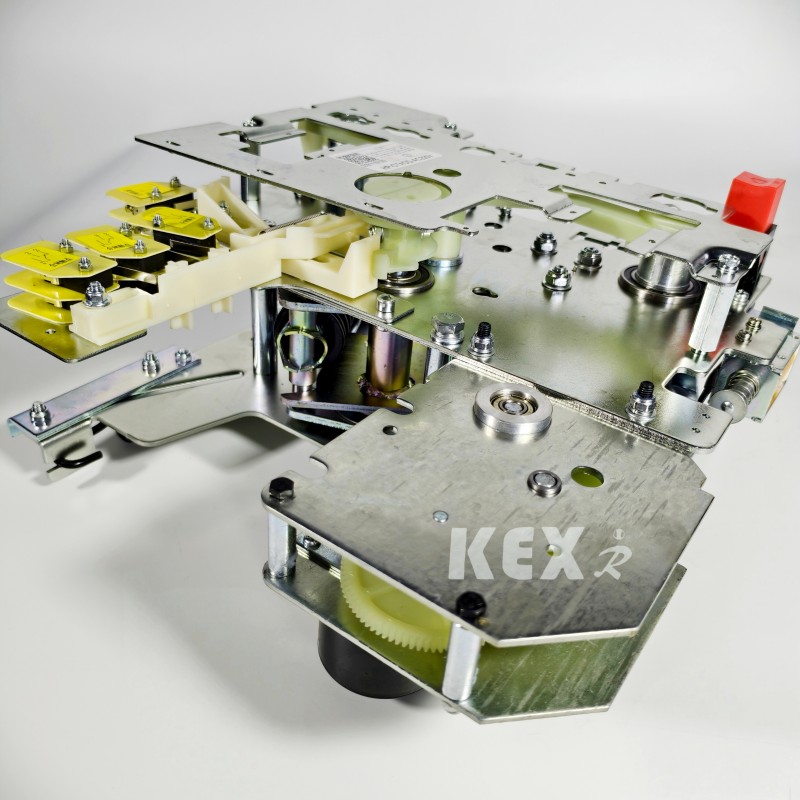

10. လည်ပတ်ယန္တရား

11.VT

● အခြေအနေများကို အသုံးပြုခြင်း။

XGN15-12 အမျိုးအစား မော်ဂျူလာ SF6 Ring ပင်မယူနစ် Cabinet သည် အစိုးရအဖွဲ့တစ်ခုလုံးအတွက် အဓိကခလုတ်နှင့် လေဝင်လေထွက်များအဖြစ် ဆာလဖာ hexafluoride ခလုတ်ပါရှိသော ကျစ်လစ်ပြီး ချဲ့နိုင်သော သတ္တုအကာအရံခလုတ် မျိုးဆက်သစ်တစ်ခုဖြစ်သည်။ ၎င်းတွင် ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ လိုက်လျောညီထွေရှိသောလည်ပတ်မှု၊ ယုံကြည်စိတ်ချရသော သော့ခတ်မှုနှင့် အဆင်ပြေသောတပ်ဆင်မှု၏ဝိသေသလက္ခဏာများရှိပြီး အမျိုးမျိုးသောအပလီကေးရှင်းများနှင့် မတူညီသောအသုံးပြုသူလိုအပ်ချက်များအတွက် ကျေနပ်လောက်သောနည်းပညာဆိုင်ရာဖြေရှင်းချက်များကို ပေးစွမ်းနိုင်သည်။ ၎င်းသည် အာရုံခံနည်းပညာနှင့် နောက်ဆုံးပေါ် အကာအကွယ် relay အပြင် အဆင့်မြင့် နည်းပညာပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည်နှင့် စျေးကွက်၏ ပြောင်းလဲနေသော လိုအပ်ချက်များကို အပြည့်အဝ ဖြည့်ဆည်းပေးနိုင်သည့် အလင်းနှင့် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုအစီအစဉ်ကို အသုံးပြုထားသည်။

XGN15-12 SF6 Ring Main Unit Cabinet ၏ ပင်မခလုတ်များသည် FLN36 နှင့် FLN48 အသီးသီး၊ SF6 load switches များနှင့် ABB မူရင်း SFG နှင့် ABB မူရင်း VD4/S၊ HD4/S circuit breakers နှင့် VS1 circuit breakers များကိုလည်း အသုံးပြုသူများ၏ လိုအပ်ချက်အရ တပ်ဆင်နိုင်ပါသည်။

● လုပ်ငန်းခွင်ပတ်ဝန်းကျင်

◆ Altitude≤1000m

◆ပတ်ဝန်းကျင်အပူချိန် -25~40 ℃

◆ပျမ်းမျှနေ့စဉ်နှိုင်းရစိုထိုင်းဆသည် 95% ထက်မပိုပါ။ ပျမ်းမျှလစဉ်နှိုင်းရစိုထိုင်းဆသည် 90% ထက်မပိုပါ။

◆ ငလျင်ဒဏ်ခံနိုင်မှု- 8 ဒီဂရီ၊

◆ ပြင်းထန်သောတုန်ခါမှုနှင့် ထိခိုက်မှုမရှိစေဘဲ၊ မီး၊ ဓာတုချေးနှင့် ပေါက်ကွဲခြင်းအန္တရာယ်များရှိသောနေရာများ။

● စံသတ်မှတ်ချက်များ

XGN15-12 modular SF6 Ring ပင်မယူနစ် Cabinet သည် အောက်ပါစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

● XGN15-12 အမျိုးအစား မော်ဂျူလာ SF6 Ring Main Unit Cabinet ၏ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်ဇယား

● XGN15-12 အမျိုးအစား modular SF6 Ring Main Unit Cabinet ၏ ဖွဲ့စည်းပုံ

◆ Busbar အခန်း- ဝန်ခလုတ်

ခလုတ်အခန်းတွင် သုံးဘူတာရုံဝန်ခလုတ်တစ်ခုကို တပ်ဆင်ထားသည်။ load switch ၏ခွံကို epoxy resin ဖြင့်ပြုလုပ်ထားပြီး ဆာလဖာ hexafluoride (SF6) နှင့် ဖြည့်သွင်းထားပြီး ဓာတ်ငွေ့သည် insulating medium ဖြစ်ပြီး၊ S6F ကို သုံးစွဲသူ၏လိုအပ်ချက်အရ switch room တွင် တပ်ဆင်နိုင်သည်။ ဓာတ်ငွေ့သိပ်သည်းဆမီတာ သို့မဟုတ် ဓာတ်ငွေ့သိပ်သည်းဆမီတာ နှိုးစက်ဆက်သွယ်မှု။

◆ကေဘယ်အခန်း- လည်ပတ်ယန္တရား၊ ချိတ်ဆက်ယန္တရားနှင့် ဗို့အားနည်းသော ထိန်းချုပ်ခန်း။

load switch cabinet တွင် ကေဘယ်လ်ချိတ်ဆက်မှုအတွက် အဓိကအသုံးပြုသည့် ကျယ်ဝန်းသော ကေဘယ်အခန်းပါရှိသောကြောင့် single-core သို့မဟုတ် three-core cables များကို ရိုးရှင်းသောအကာအရံမဲ့ကေဘယ်ခေါင်းများဖြင့် ချိတ်ဆက်နိုင်ပြီး တစ်ချိန်တည်းတွင် lightning arrester၊ current transformer၊ low grounding switch နှင့် အခြားဒြပ်စင်များကို နေရာကျယ်ကျယ်တွင် တပ်ဆင်နိုင်ပါသည်။ စံပုံစံဒီဇိုင်းအရ၊ ဗီရိုတံခါးတွင် ရှုမြင်နိုင်သောပြတင်းပေါက်နှင့် ဘေးကင်းလုံခြုံသော့ချိတ်ကိရိယာပါရှိပြီး၊ ကေဘယ်အခန်းအောက်ခြေတွင် အလုံပိတ်အဖုံးနှင့် သင့်လျော်သောအရွယ်အစားရှိသော ကြိုးဘောင်ဖြင့် တပ်ဆင်ထားသည်။ ကေဘယ်လ်တပ်ဆင်ခြင်းကို လွယ်ကူချောမွေ့စေရန် ကေဘယ်အခန်း၏အောက်ခြေပြားနှင့် ရှေ့တံခါးဘောင်ကို ဖယ်ရှားနိုင်သည်။

◆ Kneading ယန္တရား၊ interlocking ယန္တရားနှင့် ဖိအားနည်းသော ထိန်းချုပ်ခန်း

interlock ပါရှိသော ဗို့အားနိမ့်အခန်းသည် တစ်ချိန်တည်းတွင် control panel ၏အခန်းကဏ္ဍကို လုပ်ဆောင်သည်။ ဗို့အားနိမ့်အခန်းတွင် တည်နေရာညွှန်ပြချက်၊ စက်ပိုင်းဆိုင်ရာ သော့ခတ်ခြင်းနှင့် စက်ကိရိယာများပါရှိသော စပရိန်လည်ပတ်မှုယန္တရားကို တပ်ဆင်ထားပြီး အရန်အဆက်အသွယ်များ၊ ခလုတ်တိုက်မိသောကွိုင်များ၊ အရေးပေါ်ခလုတ်တိုက်ခြင်းယန္တရား၊ capacitive တိုက်ရိုက်ပြသမှု၊ သော့သော့နှင့် လျှပ်စစ်လည်ပတ်မှုကိရိယာတို့ကိုလည်း တပ်ဆင်နိုင်ပါသည်။ တစ်ချိန်တည်းမှာပင်၊ ဗို့အားနိမ့်ခန်းအတွင်းရှိ နေရာလွတ်ကိုလည်း ထိန်းချုပ်ပတ်လမ်း၊ တိုင်းတာရေးကိရိယာနှင့် အကာအကွယ် relay တို့ကိုလည်း တပ်ဆင်နိုင်သည်။ 750 မီလီမီတာ ကျယ်ဝန်းသော ကက်ဘိနက်တွင် တူညီသော ဗို့အားနိမ့်အခန်း နှစ်ခုပါရှိပြီး အပိုပစ္စည်းများ တပ်ဆင်နိုင်သည်။ XGN15 ခလုတ်တစ်ခုလုံးကို အပိုင်းနှစ်ပိုင်းခွဲနိုင်ပြီး အစိုးရအဖွဲ့၏အပေါ်ပိုင်းတွင် ဘတ်စ်ကားအခန်း၊ ဝန်ခလုတ်၊ လည်ပတ်မှုယန္တရားနှင့် အောက်ကေဘယ်အခန်းနှင့် ခြားထားသည့် ဗို့အားနိမ့်အခန်းတို့ ပါဝင်သည်။ ထို့ကြောင့် အထက်ယူနစ်တွင် တပ်ဆင်ထားသော စက်ပစ္စည်းများကို ဘေးကင်းလုံခြုံစွာ ပြုပြင်မွမ်းမံနိုင်ပြီး ပြုပြင်မွမ်းမံနိုင်ပြီး အပေါ်ပိုင်းယူနစ်တစ်ခုလုံးကို အစားထိုးနိုင်ပါသည်။

◆ Busbar အခန်း

Busbar အခန်းကို ကက်ဘိနက်၏ အပေါ်ပိုင်းတွင် စီစဉ်ထားသည်။ ဘတ်စ်ကားအခန်းတွင်၊ ပင်မဘတ်စ်ကားများကို ချိတ်ဆက်ထားပြီး switchgear အတန်းတစ်ခုလုံးကို ဖြတ်ပြေးသည်။

● XGN15-12 အမျိုးအစား modular SF6 Ring Main Unit Cabinet ၏ အခြေခံအစိတ်အပိုင်းများ

▶FLN36 အမျိုးအစား SF6 load switch သည် နိုင်ငံခြားနည်းပညာကို မိတ်ဆက်ပြီး ပြည်တွင်း ဓာတ်အားစနစ်၏ လိုအပ်ချက်များနှင့်အညီ ကုမ္ပဏီအတွက် တီထွင်ထုတ်လုပ်ထားခြင်းဖြစ်ပြီး၊ ၎င်းတွင် လုပ်ငန်းသုံးမျိုး ဖြစ်သည်- ပိတ်ခြင်း၊ အဖွင့်နှင့် မြေစိုက်ခြင်း

▶ load switch ၏ dynamic နှင့် static contacts များကို အားဖြည့်ဖွဲ့စည်းမှုဖြင့် die-casting epoxy resin shell တွင် ထားရှိထားပြီး၊ SF6 gas ကို arc extinguishing medium အဖြစ် အသုံးပြုကာ လေဖိအား 14bar ဖြစ်သည်။ ဝန်ခလုတ်တစ်ခုစီကို အလုံပိတ်ထားပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းပြီး ဘားရိုမီတာကို သီးခြားရွေးချယ်နိုင်သည်။ load switch ၏ တပ်ဆင်ခြင်းနည်းလမ်းမှာ cable room နှင့် bus room ကြားတွင် steel partition ကို ထားရှိကာ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် အပြင်းထန်ဆုံး ဘေးကင်းရေး လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် အလျားလိုက် တပ်ဆင်ခြင်း ဖြစ်သည်။ အတွင်းတွင် arcing ဖြစ်ပေါ်ပါက load switch shell ၏နောက်ဘက်တွင် structural weak point တစ်ခုရှိနေသည်၊ ၎င်းကို ဖယ်ရှားပစ်မည်ဖြစ်ပြီး၊ ထို့နောက် Cabinet ပေါ်ရှိ arc discharge valve ကို အစိုးရအဖွဲ့အပြင်ဘက်တွင် over pressure airflow ကို ထိန်းကျောင်းရန် ဖယ်ခွာသွားမည်ဖြစ်ပါသည်။

▶ SF6 ဝန်ခလုတ်တွင် လည်ပတ်မှုယန္တရားနှစ်ခုပါရှိသည်- တစ်ခုတည်းသောစပရိန်လည်ပတ်မှုယန္တရား (K-type) နှင့် နှစ်ထပ်စပရိန်လည်ပတ်မှုယန္တရား (A-type)၊ အဝေးထိန်းလျှပ်စစ်ထိန်းချုပ်မှုကို နားလည်ရန် အထက်ဖော်ပြပါ လည်ပတ်မှုယန္တရားနှစ်မျိုးတွင် လျှပ်စစ်ယန္တရားအား ထည့်သွင်းနိုင်သည်။

●ရွေးချယ်ရန်အစီအစဥ်များ

□ ဥပမာ အစီအစဉ် ၁

◆ စံသတ်မှတ်ချက်များနှင့် အသွင်အပြင်များ

▶630A ဘတ်စ်ကား

▶Load ခလုတ်-FLN36-12D/T630-20

▶ ဘူတာရုံသုံးခု ဝန်ခလုတ် (ပိတ်ခြင်း၊ သီးခြားခွဲထားခြင်း၊ မြေစိုက်ခြင်း) သို့မဟုတ် ဘူတာရုံနှစ်ခု (ပိတ်ခြင်း၊ ခွဲထုတ်ခြင်း)

▶ Visual windows ကို ခလုတ်၏ လည်ပတ်မှုအဆုံးတွင် ထည့်သွင်းထားသည်။

▶ ပင်မခလုတ်နှင့် မြေစိုက်ခလုတ်ကို သီးခြားလုပ်ဆောင်မှုအပေါက်နှစ်ခုဖြင့် လည်ပတ်စေပြီး တစ်ခုနှင့်တစ်ခု ကိုယ့်ကိုယ်ကိုယ် လော့ခ်ချထားသည်။

▶ load switch နှင့် grounding switch တို့၏ အနေအထားကို ညွှန်ပြခြင်း။

▶ capacitive ဗို့အားညွှန်ပြချက်ဖြင့် ခန္ဓာကိုယ်ကို ပြောင်းပါ။

▶ SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာသည် သိပ်သည်းဆ ထပ်ဆင့်လွှင့်ခြင်း။

▶ ကေဘယ်အခန်း၏ ရှေ့အကန့်နှင့် ချိတ်ဆက်ထားသော မြေပြင်ခလုတ်

◆ ရွေးချယ်နိုင်သော ဖွဲ့စည်းမှုပုံစံနှင့် အင်္ဂါရပ်များ

▶ သီးသန့်ဘတ်စ်ကား တိုးချဲ့မှု

▶Load switching operation motor: AC220V/110V DC220V/110V/48V

▶ Short Circuit နှင့် Grounding Fault Indicator

▶ မိုးကြိုးကာကွယ်ကိရိယာ (ဖြန့်ဖြူးမှုအမျိုးအစား၊ ဓာတ်အားပေးစက်ရုံအမျိုးအစား၊ ဖြန့်ချိမှုအမျိုးအစား)

▶ CT နှင့် Meter တိုင်းတာခြင်း။

▶ လည်ပတ်နေသော Power Supply အတွက် Voltage Transformer PT

▶AC110V/220V တိုက်ရိုက် Grounding Inlet Line ကိုပိတ်ခြင်း (Grounding Switch နှင့် Lower Cable ကို Live ဖြစ်သောအခါတွင် Grounding ပိတ်ခြင်း၏ အောက်တံခါးပိတ်ခြင်း)

▶ အရန်အဆက်အသွယ်- ပင်မခလုတ် 4NO+4NC မြေပြင်ခလုတ် 2NO+2NC

□ ဥပမာ အစီအစဉ် ၂

◆ စံသတ်မှတ်ချက်များနှင့် လက္ခဏာများ·

▶630A ပင်မဘတ်စ်ဘား

▶Load ခလုတ်-FLN36-12D/T100-50

▶သုံးဘူတာရုံဝန်ခလုတ် (ပိတ်ခြင်း၊ သီးခြားခွဲခြင်းနှင့်မြေစိုက်ခြင်း)

▶ ဘူတာရုံသုံးရုံဝန်ခလုတ်၊ ဖျူးစ်ခေါင်းနှင့် ဖျစ်အဆုံး မြေပြင်ခလုတ်

▶စက်ပိုင်းဆိုင်ရာချိတ်ဆက်မှုအတွက်

▶ Fuse ခရီးစဉ်ညွှန်ပြချက်နှင့် အဝေးမှ အချက်ပြထုတ်လွှင့်ခြင်း။

▶ လည်ပတ်မှုခလုတ်အဆုံးတွင် အမြင်အာရုံဝင်းဒိုးတစ်ခုကို ထည့်သွင်းထားသည်။

▶ ပင်မခလုတ်နှင့် မြေစိုက်ခလုတ်ကို သီးခြားလုပ်ဆောင်မှုအပေါက်နှစ်ခုဖြင့် လည်ပတ်စေပြီး တစ်ခုနှင့်တစ်ခု ကိုယ့်ကိုယ်ကိုယ် လော့ခ်ချထားသည်။

▶ load switch နှင့် grounding switch တို့၏ အနေအထားကို ညွှန်ပြခြင်း။

▶ capacitive ဗို့အားညွှန်ပြချက်ဖြင့် ခန္ဓာကိုယ်ကို ပြောင်းပါ။

▶ SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာသည် သိပ်သည်းဆ ထပ်ဆင့်လွှင့်ခြင်း။

▶ ကေဘယ်အခန်း၏ ရှေ့အကန့်နှင့် ချိတ်ဆက်ထားသော မြေပြင်ခလုတ်

◆ ရွေးချယ်နိုင်သော ဖွဲ့စည်းမှုပုံစံနှင့် အင်္ဂါရပ်များ

▶ သီးသန့်ဘတ်စ်ကား တိုးချဲ့မှု

▶Load switching operation motor: AC220V/110V DC220V/110V/48V

▶ အတိုချုံးပြီး ပြတ်တောက်မှု အညွှန်း

▶ CT နှင့် Meter တိုင်းတာခြင်း။

▶ Loss Voltage Trip AC220V

▶ Overcurrent disconnector-GL25/5

▶ အရန်အဆက်အသွယ်များ- ပင်မခလုတ် 4NO+4NC မြေပြင်ခလုတ် 2NO+NC

▶ ခရီးကွိုင်- AC220V/110V DC220V/110V/48V

▶ Fuse Fuse (Fault Signal): 1NO

▶ အချက်ပြမှု 1NO ပါသော ဖိအားတိုင်းကိရိယာ

□ ဥပမာ အစီအစဉ် ၃

မူလပရိုဂရမ်နံပါတ် D07

◆ စံသတ်မှတ်ချက်များနှင့် အသွင်အပြင်များ

▶ LZZBJ9 လက်ရှိ Transformer နှစ်လုံး

▶ JDZ Voltage Transformer နှစ်လုံး

▶ PT fuse ကိုကာကွယ်ပါ။

▶ ကေဘယ်အခန်း၏ ရှေ့ဘောင်ကို ချိတ်ဆက်ခြင်း။

◆ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံနှင့်အင်္ဂါရပ်များ

▶ Switch နှင့်အတူ Avoltmeter

▶ ခလုတ်တစ်ခုပါရှိသော ammeter တစ်ခု

▶3 CT ၊3 PT

▶ Capacitive Voltage Indicator သည် Live Switchgear Cabinet ကိုညွှန်ပြသည်။

▶ Watt hour မီတာ

▶ အဆိုးမြင်ထိန်းချုပ်မှု
