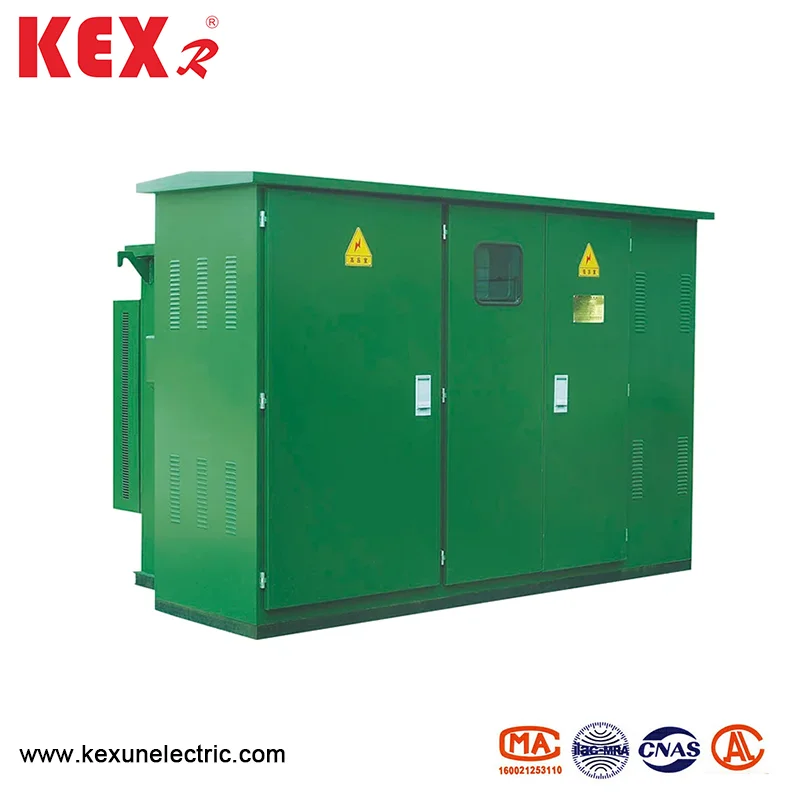

Pre-install လုပ်ထားသောအမေရိကန် Box အမျိုးအစားအမျိုးအစား

●ထုတ်ကုန်အားသာချက်များ

1 ။ တပ်ဆင်ထားတဲ့အမေရိကန်သေတ္တာတစ်ခုမှာကက်ဘိနက်မှာ Compact နဲ့ Standard ဖွဲ့စည်းပုံ, ကြမ်းခင်းသေးသေးလေးတွေ,

2 ။ တံဆိပ်ခတ်ခြင်း, insulated ဖွဲ့စည်းပုံ, အားကြီးသောဘေးကင်းလုံခြုံမှု။

3 ။ 0 င်ရောက်ပြီးအမေရိကန် box ကို Pre-install လုပ်ထားသောအမေရိကန် Box သည် Lead Community Transformers ကိုဆုံးရှုံးခြင်း, ဆူညံသံနည်းပါးခြင်း, အပူချိန်နိမ့်ခြင်း,

4 ။ ဖောက်သည်များ၏စိတ်ကြိုက်လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးရန်နှင့်ကွဲပြားခြားနားသောအသုံးပြုမှုဆိုင်ရာအခြေအနေများနှင့်တွေ့ဆုံရန်အမျိုးမျိုးသောဖြေရှင်းနည်းများကိုလက်ခံပါ။

●အစိုးရအဖွဲ့ဖွဲ့စည်းပုံ

◆ခြုံငုံ layout

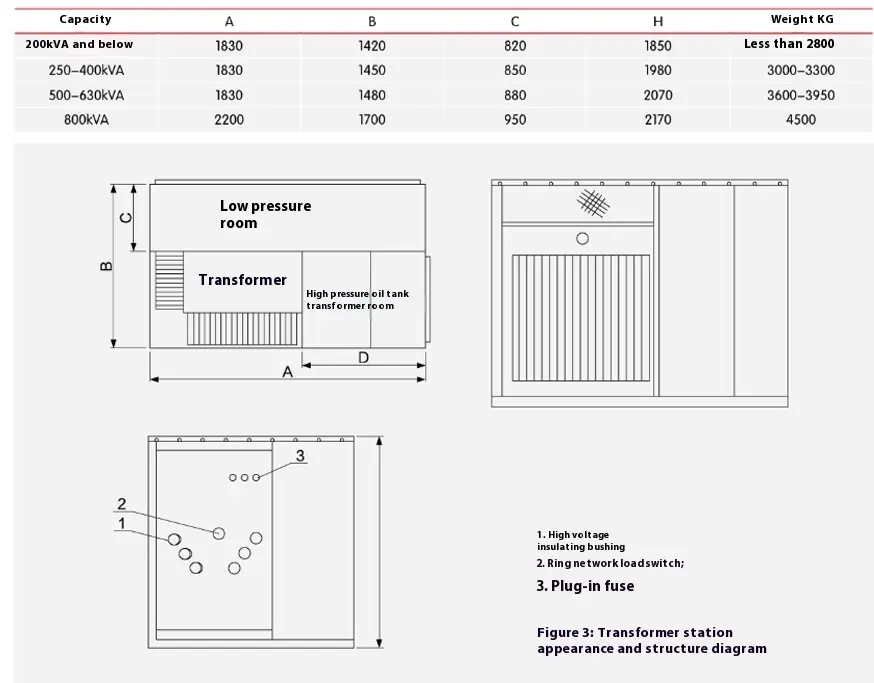

10KV Pre-install လုပ်ထားသောအမေရိကန်သေတ္တာ၏အသွင်အပြင်နှင့်ဖွဲ့စည်းပုံကိုပုံ 2 နှင့် 3 တွင်ပြထားသည်။ ရေနံတိုင်ကီကိုအပိုင်း 2 ပိုင်းခွဲခြားထားသည်။ အထက်ပိုင်းသည် Preshormer Oky Tank နှင့်အောက်ပိုင်းအစိတ်အပိုင်းဖြစ်သည်။ အပိုင်းနှစ်ပိုင်းသည်လျှပ်စစ်နှင့်ချိတ်ဆက်ထားပြီးရေနံပိတ်ဆို့ခံရသည်။ အဆိုပါသိထားပုံကိုပုံ 1 တွင်ပြထားသည်။ "I" နှင့် "i" နှင့် "i" လိုင်းများသည် loop network feelers များဖြစ်သည်။ အစိုးရအဖွဲ့ကိုလက်စွပ်ပါဝါထောက်ပံ့ရေးစနစ်နှင့် terminal system နှစ်ခုလုံးတွင်အသုံးပြုနိုင်ပြီးပြောင်းလဲခြင်းသည်အလွန်အဆင်ပြေသည်။ လိုင်းနှင့် "lⅲ" ဌာနခွဲကိုအပေးအယူအကိုင်းအခက်ကိုလက်စွပ်ကွန်ယက်ခလုတ်ကိုဖွင့်ထားသည်။ တစ်ချိန်တည်းမှာပင် Transformer ၏ဗို့အားမြင့်မားသောဗို့ 0 င်ဘက်မှ 0 င်ရောက်စွက်ဖက်မှုသည်အငှားကူးခြင်းနှင့်ဌာနခွဲ၏အပူချိန်ကာကွယ်မှုအပေါ်ကာကွယ်ရန်အရန်ကူးခြင်းဖျူးများနှင့် plug-in fuse များတပ်ဆင်ထားသည်။ တစ်ချိန်တည်းမှာပင်ဗို့အားပြသမှုကိရိယာများနှင့်လျှပ်စီးကြတ်ဖက်ခြင်းကိုလည်းတပ်ဆင်နိုင်သည်။ Transformer ၏အနိမ့်အဆုံးအဆုံးသည်မီတာမှတဆင့်ဖြတ်သန်းပြီးနောက် output ကိုနှင့်ဗို့အားနိမ့်သော circuit breaker ကိုဖြတ်သန်းသွားသည်။

transformer

Pre-install လုပ်ထားသောအမေရိကန် Box ကို Pre-Institute Card S11 Series Phase-Phase-Phase-Phase-Phase-Phase Oil-HeverSed Transformer သည်အရှုံးနည်းပါးခြင်း, အပူချိန်နိမ့်ခြင်းနှင့်ဆူညံသံကိုမွေးစားသည်။ အပြည့်အဝတံဆိပ်ခတ်ဖွဲ့စည်းပုံသည်အစိုဓာတ်ကြောင့်ဖြစ်ပေါ်လာသောလေထုညစ်ညမ်းမှုနှင့် insulation depulation ကိုပျက်စီးစေနိုင်သည်။ ဆီတင့်တူးဖော်သည့်အစုအဝေးသည်အပူပိုင်းခွဲခြင်းနှင့်အအေးခံခြင်းလုပ်ငန်းများရှိပြီးအတွင်းပိုင်းဖိအားကိုထိထိရောက်ရောက်လျှော့ချသည်။

◆နှစ်ဆ terminal ကိုတင်ပါ

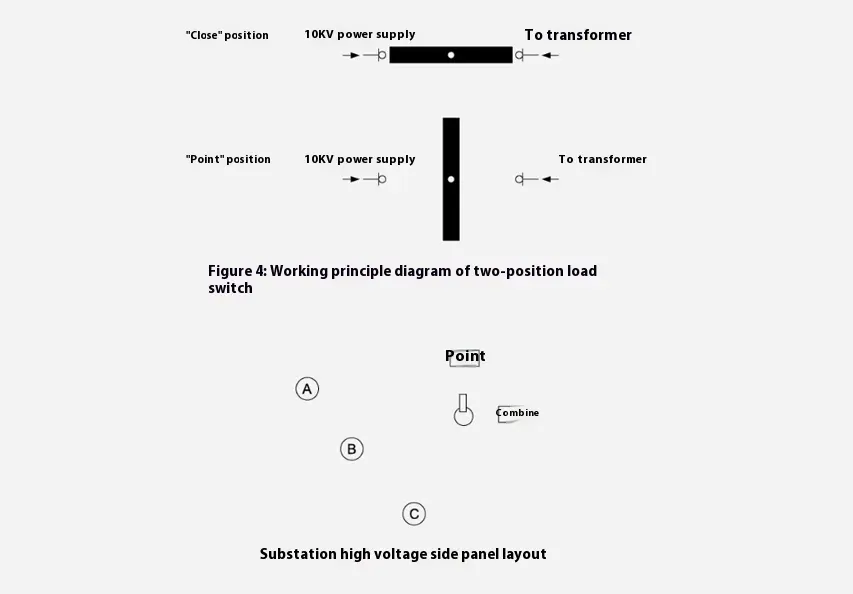

၎င်း၏ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာပုံကိုပုံ 4 တွင်ပြထားသည်။ "i" တွင် "i" သည်အဝင်အဝင် Terminal နှင့်ချိတ်ဆက်ထားသည်။ လည်ပတ်နေစဉ်အတွင်းအသုံးပြုသူသည်အထူးလည်ပတ်မှုလက်ကိုင်ကိုအလှည့်အပြောင်းပြောင်းလဲခြင်းကိုလှည့်ခြင်းဖြင့်ထည့်သွင်းထားပြီး 90 ဒီဂရီလက်ယာရစ်သည် "OFF" အနေအထားသို့လှည့်သည်။ terminal load switch သည် terminal power supply mode တွင် terminal power supply mode တွင်သာဖြတ်တောက်သည်သို့မဟုတ် plug-in fuse core ကိုအစားထိုးသောအခါ, ရေနံတိုင်ကီတွင်ဆီလေထုညစ်ညမ်းမှုကိုလျှော့ချရန်အသုံးပြုသူသည်ဖိအား switch ကိုလျှော့ချရန် load switch ကို operating မလုပ်မီ voltage switch ကိုပိတ်ထားကြောင်းအကြံပြုထားသည်။

◆ကာကွယ်စောင့်ရှောက်ရေးဖျူး

Pre-install လုပ်ထားသောအမေရိကန် Box ကို Pre-install လုပ်ထားသောအမေရိကန် Box ကို Pre-install လုပ်ထားသောအမေရိကန် Box အမျိုးအစားကို plug-in fuse နှင့်ချိတ်ဆက်ထားသည့် Plug-in burow ကို (ပုံ 2 တွင် R2 နှင့် R2 ကိုကြည့်ပါ) တွင်ချိတ်ဆက်ထားသည်။ ကက်ဘိနက်အတွင်းရှိတိုတောင်းသော circuit အမှားတစ်ခုရှိသည့်အခါမှုတ်ခြင်းသာလျှင်မှုတ်ခြင်းဖြစ်နိုင်ခြေသည်အလွန်နည်းပါးသည်။ ၎င်းကိုအထက်ရေနံတိုင်ကီတွင်တပ်ဆင်ထားပြီးအသစ်ပြောင်းရန်လိုလျှင်ရေနံတိုင်ကီကိုဖွင့်ရန်လိုအပ်သည်။

◆အမျိုးအစားဖျူးကိုထည့်ပါ

၎င်း၏အရည်ပျော်သောအချက်မှာနူးညံ့သိမ်မွေ့မှု (အပူချိန်နှင့်လက်ရှိ), ထိုအရာသည် 0 န်ဆောင်မှုဘက်မှ 0 င်ရောက်ခြင်း (အလွန်အကျွံအပူချိန်) သည်အရည်ပျော်သွားသောအခါအရည်ပျော်သွားသည်။ Plug-in fuse နှင့် backup ကာကွယ်ခြင်းဖျူးများကိုစီးရီးများ၌အသုံးပြုသည်။ ၎င်းသည်လက်ရှိအခြေအနေအနိုင် (ကီလိုဂရမ်အတော်များများ) အထိကြီးမားသောလက်ရှိ (ကီလိုဂရမ်များစွာ) အထိအကာအကွယ်ပေးနိုင်သည်။

မှတ်ချက်:

1 ။ Pre-install လုပ်ထားသောအမေရိကန် Box အမျိုးအစားတွင် circuit faily-cocist cocky အတွင်းရှိ circuit faily တစ်ခုရှိလျှင် backup protection fuse သည်သာလျှင်သာလွင့်နိုင်သည်။

2. ရွေးချယ်ထားသော Transformer သည် dyn11 ၏ connection mode အတွက်သာသင့်လျော်သည်။

3. ထည့်သွင်းထားသောဖျူးကိုရွေးချယ်သည့်အခါ 3-4 ဆနှင့်တစ်ချိန်တည်းတွင် 001s ကိုအသုံးပြုသောအခါ 12 ကြိမ်အပြည့်အဝစွမ်းရည်ကိုအရည်ပျော်အောင်ပြုလုပ်သင့်ကြောင်းထည့်သွင်းစဉ်းစားသင့်သည်။

4. IEC စံသတ်မှတ်ချက်များအရဤဖျူးသည်နိုင်ငံရေးအကွာအဝေးတွင် -25 ~ + 40 ℃ဖြစ်သည်။ ရေနံအပူချိန်သည် + 40 ထက်ပိုမိုမြင့်မားလာသောအခါ, 1 ℃တိုးမြှင့်အတွက် 1% အတွက် 1% လျှော့ချသင့်သည်။

◆တံတောင်ဆစ်အမျိုးအစားနှင့် "t" အမျိုးအစား cable ကို head

ဗို့အား 0 င်လာသည့်အဝင်နှင့်အထွက်လိုင်းများ 12 ကီလိုဂရမ်ကြိုတင်တပ်ဆင်ထားသည့်အဖွင့်သည့်အခန်းများသည် cable ကိုအဝင်နှင့်အထွက်လိုင်းများကိုလက်ခံပြီး, စက်ရုံ၏စမ်းသပ်မှုနှင့်သုံးစွဲသူ၏လက်ခံမှုစစ်ဆေးမှုကိုလွယ်ကူချောမွေ့စေရန်အတွက်ဝေဒနာခံစားမှုလက်များသည် 10 ကီလိုဝော့ပ်၏အကြိမ်ရေကိုခံနိုင်ရည်ရှိသည့်ဗို့အားနှင့်လျှပ်စစ်ဓာတ်အားပေးမှုဗို့အားခံနိုင်ရည်ရှိသည်။ ကေဘယ်လ်ခေါင်းကိုမထည့်သွင်းမီအသုံးပြုသူသည်လျှပ်စစ်ဓာတ်အားတင်သူတင်ဆက်သူများလိုအပ်သည်ကိုသိရန်လိုအပ်သည်။ လိုအပ်ပါက LOOP ၏အဝင်နှင့်အထွက်လိုင်းများတွင်လက်ဝယ် 0 န်းကျင်လက်များကိုဝေငှသည့်လက်များကိုခွဲဝေချထားသည့်အမျိုးအစားတစ်ခုမှာနှစ်ဖက်စလုံးကိုလက်ခံသည်။

cable sector နှင့်အပြင်ဘက်နှင့်အပြင်ဘက်မျက်နှာပြင်များနှင့်လျှော်စိမ့်မျက်နှာပြင်များကိုသန့်ရှင်းရေး လုပ်. Anhydrous Ethanol နှင့်အတူ inhydroum Silicone Surepe Sureware ကိုသန့်ရှင်းရေးလုပ်ပါ။ အခြားအဆုံးတွင်လျှော်ထားသောလက်သုံးလက်များ၏အခြားအဆုံးတွင်အထူးအပြည့်အဝတံဆိပ်ခတ်ထားသောသွပ်အောက်ဆိုဒ်ကိုအလားတူပြုလုပ်ပါ။ ကေဘယ်ကြိုး၏တပ်ဆင်မှုအတွက်ညွှန်ကြားချက်များကိုကြည့်ပါ။

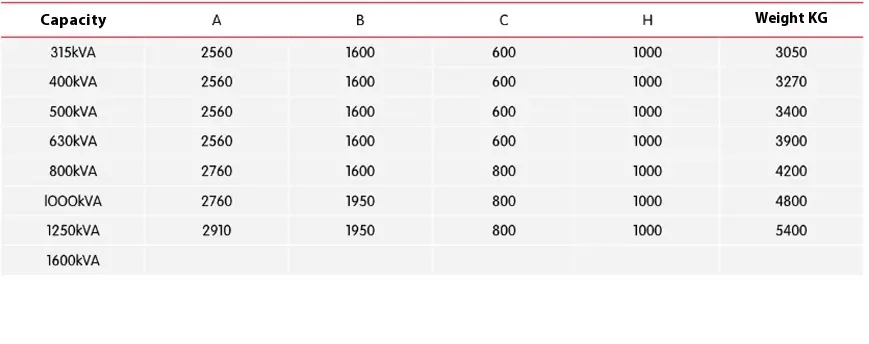

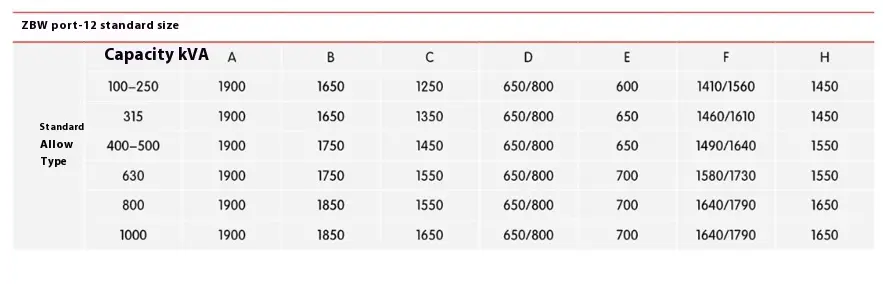

●ကြိုတင်တပ်ဆင်ထားသောအမေရိကန် Box အမျိုးအစားအရွယ်အစား
