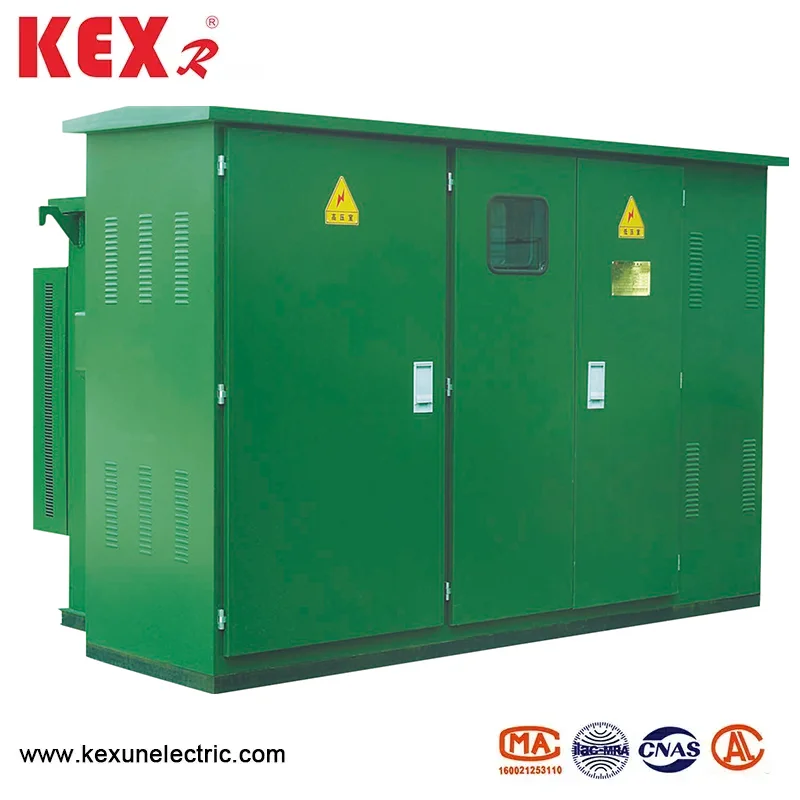

အမေရိကန်အမျိုးအစား pad-mounted transformer
တရုတ်နိုင်ငံမှထုတ်လုပ်သောအမေရိကန်အမျိုးအစား PAT-Mount-Mounted Transformer သည် 0 င်ရောက်စွက်ဖက်ခြင်း, အဆင်ပြေသောတပ်ဆင်မှုနှင့်ကောင်းမွန်သောကာကွယ်မှု, လူနေအိမ်ရာကွန်ယက်များ,
မော်ဒယ်: ZBW-12
အမှတ်တံဆိပ်: Kexr
မော်ဒယ်: ZBW-12
အမှတ်တံဆိပ်: Kexr
အမေရိကန်စာရိုက်သည့် Transformer သည်အောက်ပါအဓိကအင်္ဂါရပ်များရှိသည်။
◆ကျစ်လစ်သိပ်သည်းဒီဇိုင်း
သေးငယ်တဲ့အရွယ်အစား, ကြမ်းပြင်နေရာနည်းတယ်, နေရာအကန့်အသတ်ရှိသောနေရာများအတွက်သင့်တော်သည်။
အမေရိကန်အကွက်အမျိုးအစား Transformer ဖွဲ့စည်းပုံကိုလက်ခံလေ့ရှိပြီးများသောအားဖြင့်ကွန်ကရစ်ပြားပေါ်တွင်တပ်ဆင်ထားသည်။

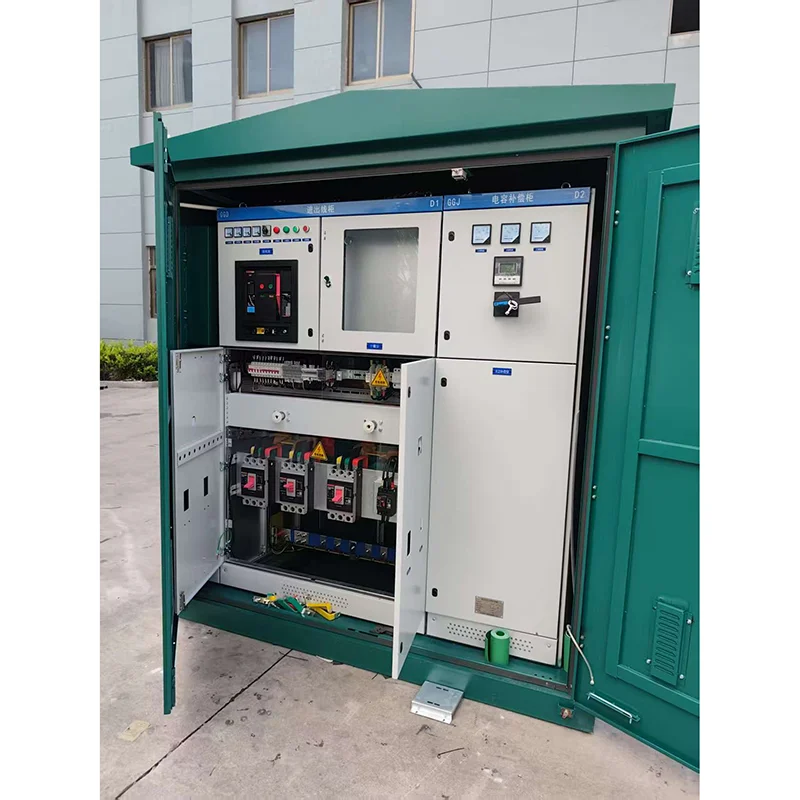

◆ကြိုတင်စုစည်းဖွဲ့စည်းပုံ
On-site installation ၏ 0 န်ဆောင်မှုပမာဏကိုလျှော့ချရန်စက်ရုံမှမထွက်ခွာမီမြင့်မားသောဗို့အား switch switches, transformers နှင့် protection devices များ၏ပေါင်းစည်းမှုကိုဖြည့်စွက်ပါ။
အပြည့်အဝတံဆိပ်ခတ်ဖွဲ့စည်းတည်ဆောက်ပုံ, အစိုဓာတ်ကိုအထောက်အထား,
◆လုံခြုံပြီးယုံကြည်စိတ်ချရသော
လျှပ်စစ်ထိတ်လန့်မှုအန္တရာယ်ကိုလျှော့ချရန်အပြည့်အဝ insult insult ကိုဒီဇိုင်းချမှတ်ပါ။
၎င်းတွင် overload, တိုတောင်းသောဆားကစ်နှင့်အပူချိန်ကာကွယ်ရေး၏လုပ်ဆောင်ချက်များနှင့်တည်ငြိမ်စွာပြေးသည်။
◆လွယ်ကူသောပြုပြင်ထိန်းသိမ်းမှု
American Plug-in cable head (တံတောင်ဆစ် cable head) ကိုမွေးစားသည်။ ၎င်းသည်မြန်ဆန်စွာတပ်ဆင်ခြင်းနှင့်အစားထိုးခြင်းအတွက်အဆင်ပြေသည်။ ဝင်ရောက်ခွင့်တံခါး၏ဒီဇိုင်းသည်ကျိုးကြောင်းဆီလျော်ပြီးပြုပြင်ထိန်းသိမ်းမှုအတွက်အဆင်ပြေသည်။
◆ခိုင်မာအောင်အလိုက်သင့်ပြောင်းလဲနိုင်စွမ်း
အမေရိကန်အမျိုးအစား PAT-Mount-Mounted Transformer သည်ပြင်ပပတ်ဝန်းကျင်အတွက်သင့်တော်ကြောင်း, ကာကွယ်မှုအဆင့်သည်များသောအားဖြင့် IP67 သို့ရောက်လေ့ရှိသည်။
စိတ်ကြိုက်ပြုလုပ်နိုင်သောဒီဇိုင်းသည်ကွဲပြားသောဗို့အားအဆင့်အတန်း (ဥပမာ - 10kva ~ 1600kva) နှင့်စွမ်းရည်လိုအပ်ချက်များနှင့်တွေ့ဆုံနိုင်သည်။ ◆
●အမေရိကန်အမျိုးအစား pad-mount transformer ၏ဘုံ application powarios
✅ကေျာဘက်စုံဖြန့်ဖြူးရေးကွန်ယက် - ပါဝါဖြန့်ဖြူးဖြန့်ဖြူးခြင်းဆိုင်ရာလမ်းများနှင့်လူမှုအသိုင်းအဝိုင်းများ၏အသွင်ကူးပြောင်းရေးအတွက်သင့်တော်ပြီး, သိမ်းပိုက်ထားသော area ရိယာကိုလျော့နည်းစေသည်။
✅residential area ရိယာ - ဆိတ်ငြိမ်သောနေရာများတွင်လျှပ်စစ်ဓာတ်အားပေးရေးအတွက်သင့်တော်သောတိတ်ဆိတ်သောဒီဇိုင်း။
Ceneration သည်မြို့၏အသွင်အပြင်ကိုမထိခိုက်စေဘဲလှပသောနှင့်ကျစ်လစ်သိပ်သည်းမှု။
✅antustionialပန်းခြံ - မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့်အတူကြမ်းတမ်းသောပတ်ဝန်းကျင်နှင့်လိုက်လျောညီထွေဖြစ်အောင်။
✅temorary Power Propertion ချထားခြင်း - အလျင်အမြန်ဖြန့်ကျက်ရန်အတွက်အဆင်ပြေသောဆောက်လုပ်ရေးနေရာများ, ပြပွဲများစသည်တို့ကဲ့သို့။
●အမေရိကန်အမျိုးအစား pad-mount transformer မှသုံးသော Transformer နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
|
နံပါတ်စဥ် |
အချက် |
တခု |
နည်းပညာဆိုင်ရာ parameters တွေကို |
|
1 |
rated ဗို့အား |
kv |
10 / 0.4 |
|
2 |
max operating ဗို့အား |
kv |
12 |
|
3 |
ကြိမ်ကြိမ်နှုန်း |
တေှ့ဘွား |
50 |
|
4 |
စွမ်းဆောင်ရည် rated |
kva |
150-1600 |
|
5 |
1MIN ပါဝါကြိမ်နှုန်းကိုခံနိုင်ရည်ဗို့အား |
kv |
35 |
|
6 |
Lightning Implosulse ဗို့အား |
kv |
75 |
|
7 |
အအေးနည်းလမ်း |
|
သြော |
|
8 |
မြင့်မားသောဗို့အားအရန်ကူးဖျူး၏လက်ရှိချိုးဖောက် |
အပေြာင်း |
50 |
|
9 |
plug-in fuse ၏လက်ရှိချိုးဖောက် |
အပေြာင်း |
2.5 |
|
10 |
ပတ်ဝန်းကျင်အပူချိန် |
℃ |
-35 ~ 40 |
|
11 |
ခွင့်ပြုထားသောကွိုင်အပူချိန်မြင့်တက် |
℃ |
65 |
|
12 |
No-load voltage စည်းမျဉ်းစည်းကမ်းများ |
|
± 5% သို့မဟုတ်± 2 * 2.5% |
|
13 |
ဆူညံသံအဆင့် |
db |
50 |
|
14 |
IP ဒီဂရီ |
|
ip43 |
transformers အမျိုးမျိုးသောဆုံးရှုံးမှုများ၏နှိုင်းယှဉ်
|
စွမ်းရည် (KVA) |
Voltage9 (KV) |
အုပ်စုဖွဲ့အဖွဲ့ |
အဘယ်သူမျှမ - ဝန်လက်ရှိ% |
အဘယ်သူမျှမဝန်ဆုံးရှုံးမှု% |
Impedance Voltage% |
ဝန်ဆုံးရှုံးမှု (W) |
|||||
|
ဆုကြီးဘော် |
မေ |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 or2 * ± 2.5 |
0.4 |
dyn11 yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ဝန်ထုပ်ဝန်ပိုး၏နည်းပညာဆိုင်ရာ parameters တွေကိုမွေးစားခြင်း၏ဇယား
|
အချက် |
နံမယ် |
တခု |
315a |
630a |
|
rated ဗို့အား |
|
kv |
12 |
12 |
|
မက်စ်လက်ရှိ |
|
A |
315 |
630 |
|
ကြိမ်ကြိမ်နှုန်း |
|
တေှ့ဘွား |
50 |
50 |
|
လက်ရှိအရှည်ဆုံးတိုက်နယ် rated |
|
အပေြာင်း |
31.5 |
50 |
|
ကာလတိုတိုကိုခံနိုင်ရည်ရှိသည် |
|
အပေြာင်း |
12.5 |
50 |
|
ကာလတိုတိုတိုတိုခံအချိန် |
|
S |
2 |
2 |
|
စက်မှုဘဝ |
|
အချိန် |
2000 |
2000 |
|
Lightning Implosse Transp |
မြေပြင်သို့အဆင့် |
kv |
75 |
75 |
|
အထီးကျန်ကျိုး |
85 |
85 |
||
|
1min အလုပ်အကြိမ်ရေအကြိမ်ရေဗို့အား |
မြေပြင်သို့အဆင့် |
42 |
42 |
|
|
အထီးကျန်ကျိုး |
48 |
48 |
||
|
အဆင့်သတ်မှတ်ထားသောအထွတ်အထိပ်ခံနိုင်ရည်ရှိသည် |
|
အပေြာင်း |
31.5 |
50 |

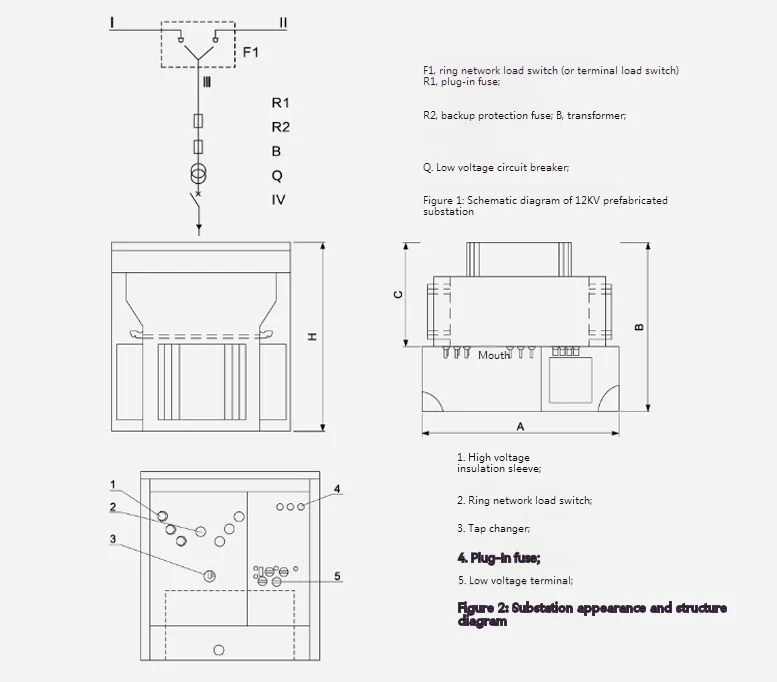

◆အမေရိကန်အမျိုးအစား pad-mount transformer ၏ dimensions
|
ZBW-12 Pre-install လုပ်ထားသောအမေရိကန် box ကို Account Standard Dimensions အမျိုးအစား |
|||||||
|
စွမ်းရည် (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
Hot Tags: အမေရိကန်အမျိုးအစား pad-mounted transformer
