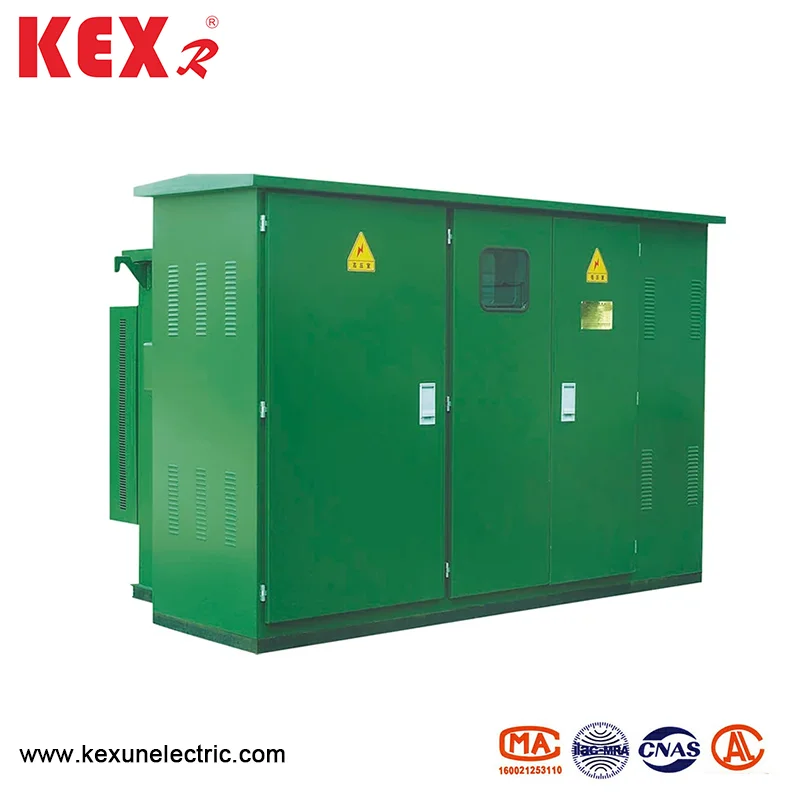

Pre-install လုပ်ထားသောအမေရိကန် box ကိုအမျိုးအစားခွဲဝေ

●ထုတ်ကုန်ဖွဲ့စည်းပုံဝိသေသလက္ခဏာများ

zbww-12 pre-install လုပ်ထားသည့်အမေရိကန်သေတ္တာအမျိုးအစားတွင် Compact ဖွဲ့စည်းပုံအမျိုးအစားနှင့်အသေးအဖွဲပမာဏနှင့်အသေးအဖွဲသေးငယ်သည့်အသံအတိုးအကျယ်ရှိသည်။

◆ဓာတ်ခွဲခန်းသည်အပြည့်အဝတံဆိပ်ခတ်ထားပြီးအပြည့်အဝ insulated structure လုပ်ခြင်း,

◆ voltage wiring ကိုလက်စွပ်နှင့် terminal နှစ်ခုလုံးအတွက်ပြောင်းလွယ်ပြင်လွယ်ပါဝါထောက်ပံ့ရေး mode နှင့်ယုံကြည်စိတ်ချရမှုမြင့်မားစွာဖြင့်အသုံးပြုနိုင်သည်။

◆ထူးချွန်သောထရန်စဖော်မာစွမ်းဆောင်ရည် - အရှုံး, ဆူညံသံနည်းခြင်းနှင့်အပူချိန်နိမ့်ခြင်း, အားကြီးသော overload စွမ်းရည်, တိုတောင်းသောဆားကစ်ခုခံနှင့်သက်ရောက်မှုခုခံ။

◆အနိမ့်အပေးအယူအစာရှောင်ခြင်းဆိုင်ရာလိုအပ်ချက်များကိုဖြည့်ဆည်းပါ, ၎င်းကိုအစီအစဉ်အရရွေးချယ်ခြင်းသို့မဟုတ်သင်ကိုယ်တိုင်ဒီဇိုင်းပြုလုပ်နိုင်သည်။

●နည်းပညာဆိုင်ရာ parameters တွေကိုစားပွဲပေါ်မှာ

●ဖျူး

Pre-install လုပ်ထားသောအမေရိကန် Box အမျိုးအစားကို Pre-install လုပ်ထားသောအမေရိကန်သေတ္တာအမျိုးအစားခွဲစိတ်ကုသမှုမြင့်မားသောဗို့အားဘက်စုံကာကွယ်စောင့်ရှောက်ရေးဖျူးဖျူးနှင့် plug-in fuse တို့ဖြင့်အပြည့်အ 0 ကာကွယ်ခြင်းကိုပေးသည်။ Backup ကာကွယ်စောင့်ရှောက်ရေးဖျူးသည်ရေနံနှစ်မြှုပ်ထားသောမြင့်မားသောဗို့အားလက်ရှိအကန့်အသတ်ဖြင့်အကန့်အသတ်ဖြင့်သာဖြစ်သည်။ Transformer သည်ပြည်တွင်း၌မအောင်မြင်မှသာ plug-in fuse ကို dual-sensitive fuse တပ်ဆင်ထားသည်။ ၎င်းသည်လက်ရှိနှင့်အပူချိန်ကိုနှစ်ဆအကာအကွယ်ပေးနိုင်သည်။ dual-sensitive fuse blowown ပြီးနောက်, fuse core ကို site ပေါ်တွင်အလွယ်တကူအစားထိုးနိုင်ပါတယ်။

●ဖွဲ့စည်းပုံနှင့်စစ်ဆင်ရေး sequence ကို

1. layout

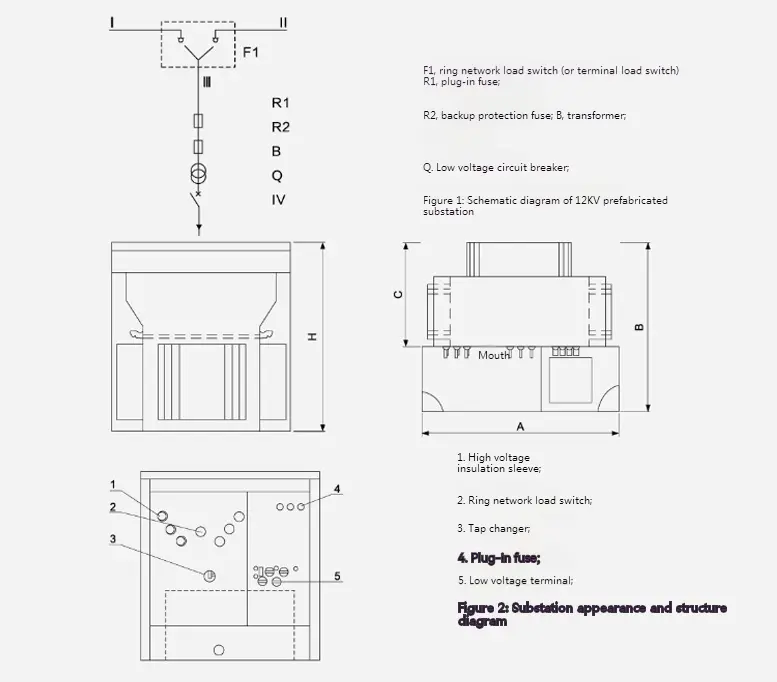

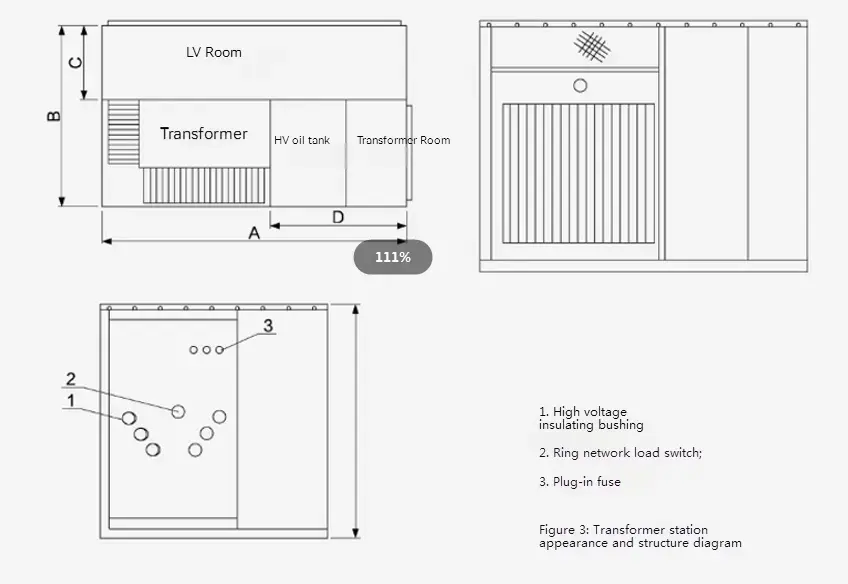

10KV ZBW-12 Pre-install လုပ်ထားသောအမေရိကန်သေတ္တာအမျိုးအစားခွဲဝေမှု၏ပုံသဏ် for ာန်နှင့်ဖွဲ့စည်းပုံအတွက်ပုံ 2 နှင့်ပုံ 3 ကိုကြည့်ပါ။ ရေနံတိုင်ကီကိုအပိုင်း 2 ပိုင်းခွဲထားသည်။ အထက်ပိုင်းသည် Voltormer Oile Tank ဖြစ်ပြီးအောက်ပိုင်းအစိတ်အပိုင်းဖြစ်သည်။ အပိုင်းနှစ်ပိုင်းသည်လျှပ်စစ်ပစ္စည်းများကိုသာချိတ်ဆက်ထားသော်လည်းဆီကိုပိတ်ဆို့ထားသည်။ အဆိုပါသိထားပုံကိုပုံ 1 တွင်ပြထားသည်။ "I" နှင့် "i" နှင့် "i" လိုင်းများသည် loop network feelers များဖြစ်သည်။ ဓာတ်အားခွဲဝေမှုကိုလက်စွပ်ပါဝါထောက်ပံ့ရေးစနစ်နှင့် terminal system နှစ်ခုလုံးတွင်အသုံးပြုနိုင်ပြီးပြောင်းလဲခြင်းသည်အလွန်အဆင်ပြေသည်။ လိုင်းနှင့် "lⅲ" ဌာနခွဲကိုအပေးအယူအကိုင်းအခက်ကိုလက်စွပ်ကွန်ယက်ခလုတ်ကိုဖွင့်ထားသည်။ တစ်ချိန်တည်းမှာပင် Transformer ၏ volt-voltage ဘကျ၏အဝင်ဆိပ်ကမ်းနှင့်ဌာနခွဲ၏တိုတောင်းသောဆားကစ်၏အမှားနှင့် overload နှင့် overload နှင့် overload ကာကွယ်စောင့်ရှောက်မှုကာကွယ်ရေးကိုကာကွယ်ရန် backup protection fuss နှင့် plug-in fuse များတပ်ဆင်ထားသည်။ တစ်ချိန်တည်းမှာပင်ဗို့အားပြသမှုကိရိယာများနှင့်လျှပ်စီးကြတ်ဖက်ခြင်းကိုလည်းတပ်ဆင်နိုင်သည်။ Transformer ၏အနိမ့်အဆုံးအဆုံးသည်မီတာမှတဆင့်ဖြတ်သန်းပြီးနောက် output ကိုနှင့်ဗို့အားနိမ့်သော circuit breaker ကိုဖြတ်သန်းသွားသည်။

အရွယ်အစားနှင့်အလေးချိန်

2. Transformer

Kexro Pre-install လုပ်ထားသောအမေရိကန် Box Type Account သည် S9 နှင့် S11 စီးရီးသုံးစီးရေနံသည်ရေလွှမ်းမိုးမှုနိမ့်ကျခြင်း, အပူချိန်နိမ့်ခြင်း, အဘယ်သူမျှမဝန်ဆုံးရှုံးမှုနှင့် Transformer ၏ load load ဆုံးရှုံးမှုသည်မူလ S9 Transformer ၏ထက်နိမ့်သည်, Transformer သည်အပြည့်အဝတံဆိပ်ခတ်ထားသည့်ဖွဲ့စည်းပုံမှာအစိုဓာတ်ကြောင့်ဖြစ်ပေါ်လာသောလေထုညစ်ညမ်းမှုနှင့် insulation depulation ကိုပျက်စီးစေသည်။ 40-90mm ၏လေကြောင်းလိုင်းသည်ရေနံတိုင်ကီ၏ထိပ်တွင်ကျန်ရှိနေသေးသောရေနံတိုင်ကီ၏ထိပ်ဆုံးတွင်ကျန်ရှိနေသည်။

အရွယ်အစားနှင့်အလေးချိန်

3. Backup ကာကွယ်စောင့်ရှောက်ရေးဖျူး

၎င်းသည် transformer ဌာနခွဲတွင် plug-in fuse နှင့်တွဲဖက်ထားသည့် plug-in built (ပုံ 2 တွင် R1 နှင့် R2 ကိုကြည့်ပါ) တွင်ချိတ်ဆက်ထားသည်။ ဓာတ်ခွဲခန်းအတွင်းရှိတိုတောင်းသောဆားကစ်ပြတ်သောအမှားများရှိသည့်အခါမှသာမှုတ်ခြင်းကြောင့်မှုတ်ခြင်းဖြစ်နိုင်ခြေသည်အလွန်နည်းပါးသည်။ ၎င်းကိုအထက်ရေနံတိုင်ကီတွင်တပ်ဆင်ထားပြီးအသစ်ပြောင်းရန်လိုလျှင်ရေနံတိုင်ကီကိုဖွင့်ရန်လိုအပ်သည်။

4. plug-in ဖျူး

◆၎င်း၏အရည်ပျော်သောအချက်မှာနူးညံ့သိမ်မွေ့သော (အပူချိန်နှင့်လက်ရှိ), ဆိုလိုသည်မှာ load ဘေးထွက်ပျက်ကွက်သည့်အခါအရည်ပျော်သွားသောအခါအရည်ပျော်သွားသောအခါအရည်ပျော်သည်။ Plug-in fuse နှင့် backup ကာကွယ်ခြင်းဖျူးများကိုစီးရီးများ၌အသုံးပြုသည်။ ၎င်းသည်လက်ရှိအခြေအနေအနိုင် (ကီလိုဂရမ်အတော်များများ) အထိကြီးမားသောလက်ရှိ (ကီလိုဂရမ်များစွာ) အထိအကာအကွယ်ပေးနိုင်သည်။

backup backup fuse fuse နှင့် plug-in fuse ၏ကျိုးကြောင်းဆီလျော်ကိုက်ညီခြင်းနှင့် plug-in fuse သည်တိုက်ရိုက်ဓာတ်အားပေးစက်ရုံ၏စွမ်းဆောင်ရည်ကိုတိုက်ရိုက်သက်ရောက်သည်။ 10kv ကြိုတင်တပ်ဆင်ထားသည့်အမေရိကန်သေတ္တာထဲတွင် 10kv Pre-install လုပ်ထားသောအမေရိကန် box တွင်ပါ 0 င်သော box အမျိုးအစားအတွက်အောက်ပါဇယား၏အစိတ်အပိုင်းတစ်ခုအတွက်အောက်ပါဇယားကွက်ကိုကြည့်ပါ။ မှတ်ချက် - အခြားဓာတ်အားပေးစက်ရုံများနှင့်မသင့်တော်ပါ။

●ကြိုတင်ထည့်သွင်းထားသောအမေရိကန် box ကို sport support ကိုဖော်ပြပါ
