Hexafluoride လက်စွပ်အဓိကယူနစ်

●အဓိက application

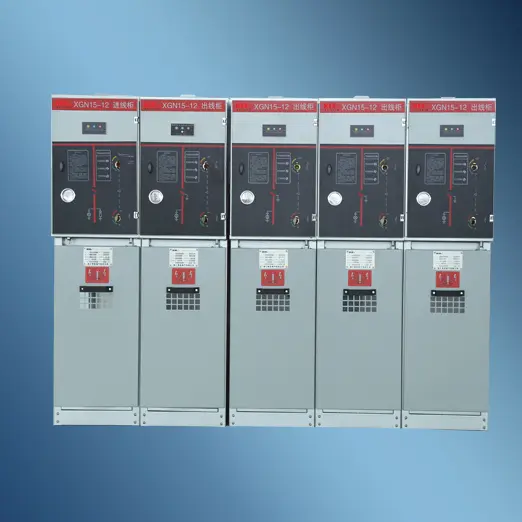

XGN15-12 အမျိုးအစား hexafluoride ring main ယူနစ်ကို AC 50Hz နှင့် 12kv Power Systems တို့အတွက်သင့်လျော်သော ac 50Hz နှင့် power supply systems အတွက်သင့်လျော်သောဒုတိယနေရာတွင်ရှိသည်။ အထူးသဖြင့်မြို့ပြလူနေအိမ်များ, စက်ရုံများ, နေရာများ။

●အသုံးပြုမှုအခြေအနေများ

▶အမြင့်: ≤ 1000 မီတာ။ (အထူးလိုအပ်ချက်များရှိပါကအမှာစာကိုဖော်ပြပါ)

▶ပတ်ဝန်းကျင်အပူချိန်: -25 ~ 40 ℃

▶ပျမ်းမျှနေ့စဉ်ဆွေမျိုးစိုစွတ်စိုထိုင်းသော: ≤95%

▶ပျမ်းမျှလစဉ်လစဉ်စိုစွတ်စိုစိုစိုစိုစိုစိုစို - ​​≤90%;

▶ Shock Shock Degree ဒီဂရီ - 8 ဒီဂရီ

viol အကြမ်းဖက်တုန်ခါမှု, သက်ရောက်မှု, မီး,

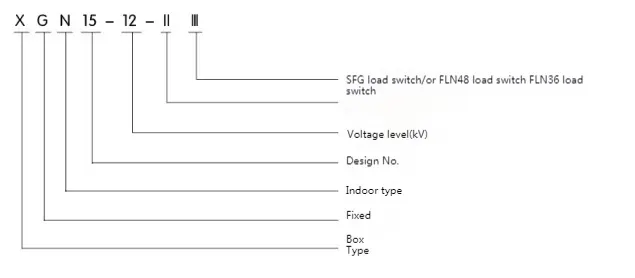

●ပုံစံနှင့်အဓိပ္ပါယ်

●စံသတ်မှတ်ချက်များ

xgn15-12 အမျိုးအစား Hoxafluoride လက်စွပ်အဓိကဌာနသည်အောက်ပါစံနှုန်းများနှင့်ကိုက်ညီသည်။

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 · 03804 · GB3906 · GB39022

●နည်းပညာဆိုင်ရာ parameters များနှင့်ရှုထောင့်

●ဝန်ဆောင်မှုများကို 0 င်ရောက်သည့် 0 န်ကြီးဌာန၏ဖွဲ့စည်းတည်ဆောက်ပုံနှင့်အခြေခံအစိတ်အပိုင်းများ

◆ xgn15-12 အမျိုးအစား Hoxafluoride လက်စွပ်အဓိကစည်းမျဉ်းစည်းကမ်းဖွဲ့စည်းပုံ - ဘတ်စ်ကားခန်း + load cable + load cable + operating sereism + interlocking ယန္တရားနှင့်ဗို့အားထိန်းချုပ်မှုအခန်း

◆ load switch ကို

switch ည့်ခန်းတွင်သုံးစီးပါ 0 င်သော switch ကိုတပ်ဆင်ထားသည်။ ဝန်ခလုတ်၏ shell ကို epoxy ဗဓေလသစ်ဖြင့်ပြုလုပ်ထားပြီးဆာလဖာ Hexafluoride (SF) ဖြင့်ပြည့်နှက်နေသည်။ ) ဓာတ်ငွေ့သည် insulator မှအလယ်အလတ်တန်းစားစနစ်ဖြစ်ပြီး SF ကို computer ၏လိုအပ်ချက်များနှင့်အညီ switch ည့်ခန်းတွင်တပ်ဆင်နိုင်သည်။ ဓာတ်ငွေ့သိပ်သည်းဆမီတာသို့မဟုတ်ဓာတ်ငွေ့သိပ်သည်းဆမီတာ။

◆ကေဘယ်ကြိုး

0 င်ရောက်သည့် 0 န်ဆောင်မှုပေးသော 0 န်ဆောင်မှုပေးသော Cable Connection အတွက်အဓိကအသုံးပြုသော cable connection အတွက်အသုံးပြုသော cable connection အတွက်အသုံးပြုသည်။ Standard ဒီဇိုင်း၏အဆိုအရဗီရိုတံခါးသည်လေ့လာရေး 0 င်းဒိုးနှင့်လုံခြုံမှုဆိုင်ရာအပြန်အလှန်ဆက်သွယ်ရေးကိရိယာများရှိပြီး Cable သည်သင့်လျော်သောအရွယ်အစားနှင့်တံဆိပ်ခတ်ထားသော cable clamp တပ်ဆင်ထားသည်။ Cable တပ်ဆင်ခြင်းကိုလွယ်ကူချောမွေ့စေရန် Cable တပ်ဆင်ခြင်းကိုလွယ်ကူချောမွေ့စေရန်အတွက်အောက်ခြေပန်းကန်ပြားနှင့်ရှေ့တံခါးကိုဖယ်ရှားနိုင်သည်။

◆ဓါးရေးယန္တရား, interlocking ယန္တရားနှင့်ဖိအားထိန်းချုပ်ရေးအခန်း

Interlock နှင့်အတူဗို့အားနိမ့်အခန်းတစ်ခန်းသည်တစ်ချိန်တည်းတွင် Control Panel ၏အခန်းကဏ် plays မှပါ 0 င်သည်။ ဗို့အားအနိမ့်အဖော်အခန်းထဲတွင်အညွှန်း, စက်မှု interclock နှင့် device တို့ပါ 0 င်သည့်နွေ ဦး ရာသီလည်ပတ်မှုယန္တရားနှင့်စက်ကိရိယာများတပ်ဆင်ထားသည်။ တစ်ချိန်တည်းမှာပင်, ဗို့အားနိမ့်အခန်းငယ်ရှိအာကာသကိုလည်းထိန်းချုပ်နယ်မြေနှင့်တိုင်းတာခြင်းနှင့်အကာအကွယ်ထပ်ဆင့်လွှင့်သူတို့တွင်တပ်ဆင်ထားနိုင်သည်။ 750 မီလီမီတာကျယ်ပြန့်သော 0 က်ဘ်ဆိုက်တွင်တူညီသောအုတ်မြစ်နှစ်ခုရှိသည်။ ၎င်းသည်နောက်ထပ်ဆက်စပ်ပစ္စည်းများတပ်ဆင်ထားနိုင်သည်။ xgn15 switch ကိုအစိုးရအဖွဲ့တစ်ခုလုံးကိုအပိုင်းနှစ်ပိုင်းခွဲနိုင်ပြီးအစိုးရအဖွဲ့၏အထက်ပိုင်းတွင်ဘတ်စ်ကားခန်း, load switching rounding ယန္တရားနှင့်ဗို့အားအခန်းနိမ့်အခန်းငယ်များပါ 0 င်သည်။ ထို့ကြောင့်အထက်ယူနစ်တွင်တပ်ဆင်ထားသည့်ပစ္စည်းကိရိယာများကိုလုံခြုံစွာနှင့်အဆင်ပြေစွာပြုပြင်ပြောင်းလဲမှုနှင့်ပြုပြင်ပြောင်းလဲမှုများပြုလုပ်နိုင်ပြီးအထက်ယူနစ်တစ်ခုလုံးကိုအစားထိုးနိုင်သည်။

◆အခန်း

ဘတ်စ်ကားအခန်းကိုအစိုးရအဖွဲ့၏အထက်ပိုင်းတွင်စီစဉ်ထားသည်။ ဘတ်စ်ကားခန်းတွင်အဓိကဘတ်စ်ကားများသည်အတူတကွချိတ်ဆက်ပြီး Switch Cabinets ၏အတန်းတစ်ခုလုံးကိုဖြတ်သန်းနေကြသည်

◆အခြေခံအစိတ်အပိုင်းများ onxgn15-12 အမျိုးအစား Hoxafluoride လက်စွပ်အဓိကယူနစ်

▶ fln36 switch ကိုနိုင်ငံခြားနည်းပညာမိတ်ဆက်ပေးခြင်းဖြင့်ကုမ္ပဏီမှထုတ်လုပ်ပြီးထုတ်လုပ်သည်။

▶ဝန် switch သည်ပြည်နယ်သုံးခုရှိသည်။ ပိတ်ခြင်း, Load switch ၏ dynamic and static အဆက်အသွယ်များသည်သွန်းလောင်းသော epoxy ဗဓေလသစ်များနှင့်ဖြည့်စွက်တည်ဆောက်ပုံနှင့် SF တို့တွင်ချိန်းတွေ့သည့် Epoxy Resin Shell တွင်ထည့်ထားသည်။ ဓာတ်ငွေ့သည် arc ကိုမီးငြိမ်းဝေအလတ်စားဖြစ်ပြီးလေဖိအားမှာ 14bar ဖြစ်သည်။ တစ်ခုချင်းစီကိုဝန်ခလုတ်ကိုတံဆိပ်ခတ်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုအခမဲ့ဖြစ်ပြီး, bareter ကိုသီးခြားစီရွေးချယ်နိုင်သည်။ 0 င်ရောက်ခြင်း၏ပုံမှန်တပ်ဆင်ခြင်းနည်းလမ်း Ring Network Cardeboad တွင်သံမဏိအခန်းကန့်တစ်ခုအကြားသံမဏိအခန်းကန့်ကိုနေရာချရန်နှင့်အလျားလိုက် install လုပ်ထားခြင်းဖြစ်သည်။ ဤ installation method သည်လည်ပတ်မှုနှင့်ပြုပြင်ထိန်းသိမ်းမှုအတွက်အခက်ခဲဆုံးလုံခြုံရေးလိုအပ်ချက်များကိုဖြည့်ဆည်းရန် cable ခန်းမှဘတ်စ်ကားအခန်းကိုသီးခြားခွဲထုတ်သည်။ အကယ်. ARC သည်အတွင်း၌ဖြစ်ပေါ်ပါက 0 န်ဆောင်မှုပေးမည့်ဝန်ဆောင်မှုများအခွံ၏နောက်ကျောတွင်ဖွဲ့စည်းတည်ဆောက်ပုံအားနည်းသောအချက်တစ်ခုရှိပြီး၎င်းကိုဆေးကြောပါမည့် arc arc ထုတ်လွှတ်မှုအဆို့ရှင်ကိုဆေးကြောသန့်စင်ပြီးဖိအားပေးမှုများအပေါ်သို့ ဦး ဆောင်လိမ့်မည်။

load switch တွင် operating spooling ယန္တရားနှစ်ခု (K-type) နှင့်နွေ ဦး ရာသီလည်ပတ်မှုယန္တရား (A-type operating ယန္တရား) နှင့်နှစ်ဆသောနွေ ဦး ရာသီ) တွင်လျှပ်စစ်ထိန်းချုပ်မှုနှစ်ခုတွင်ထည့်သွင်းနိုင်သည်။
