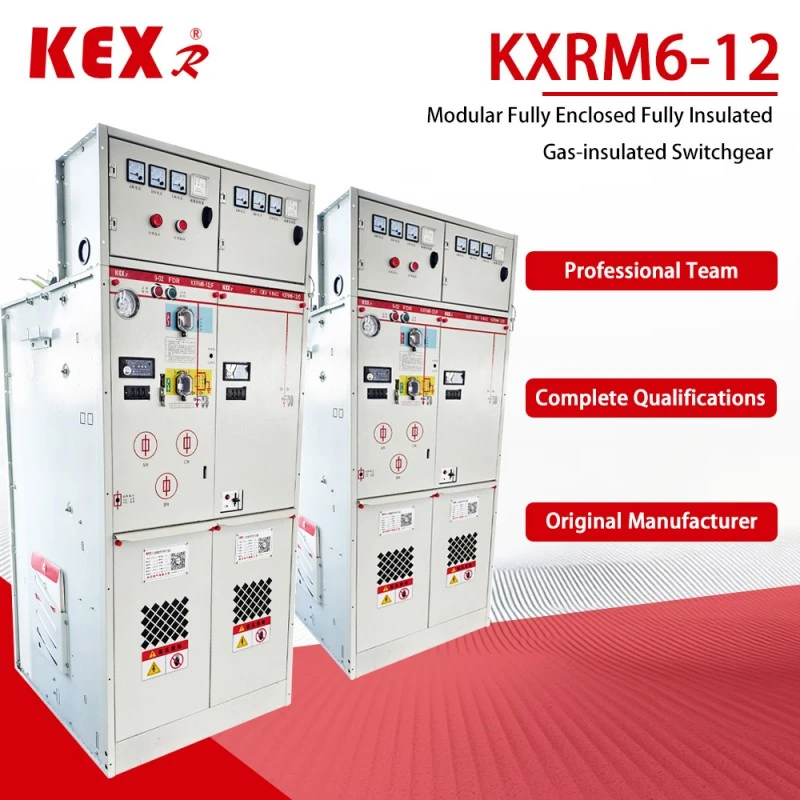

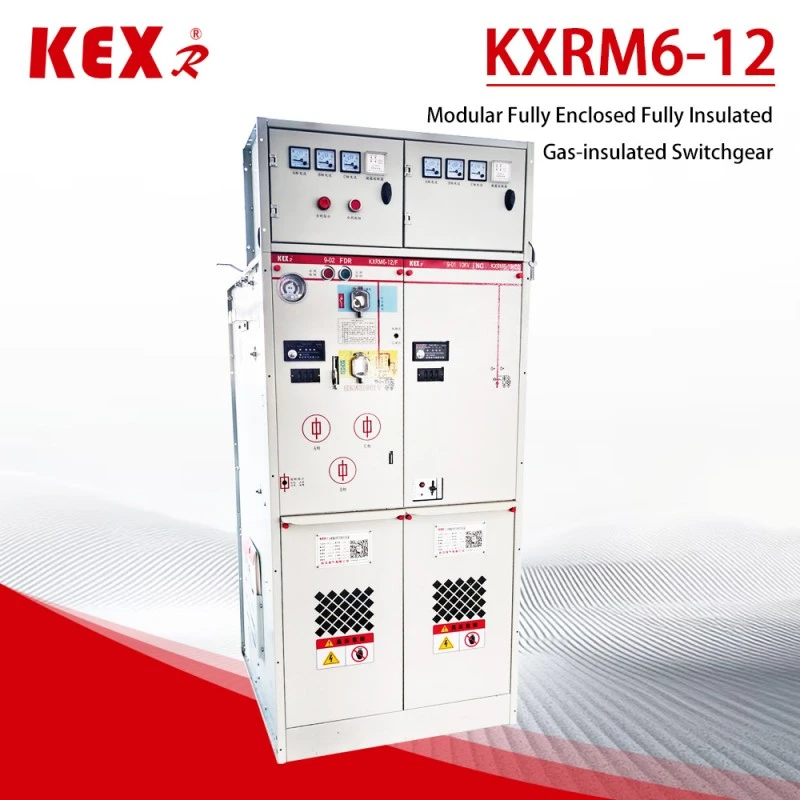

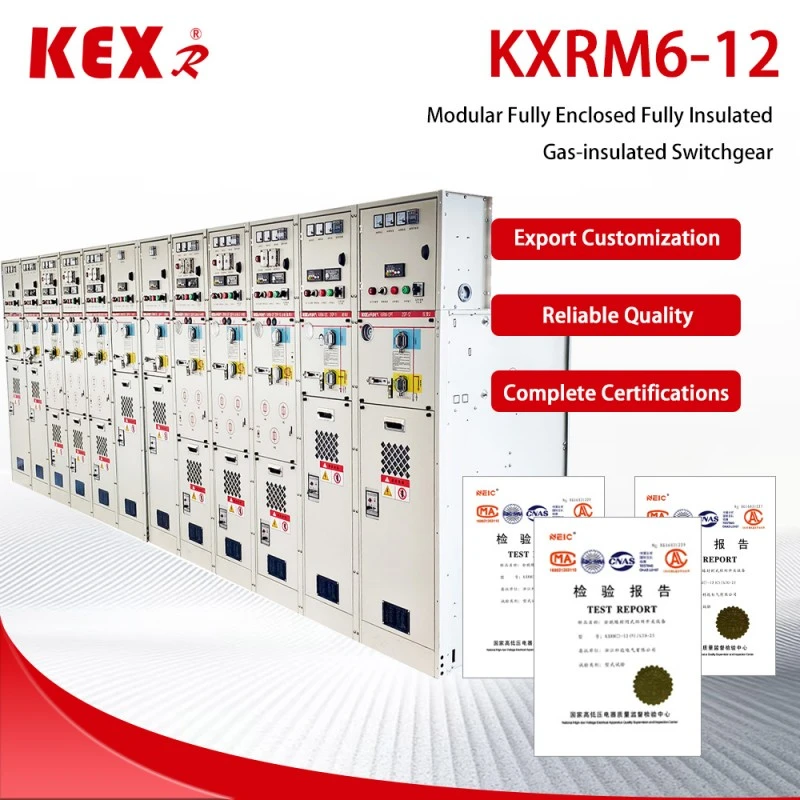

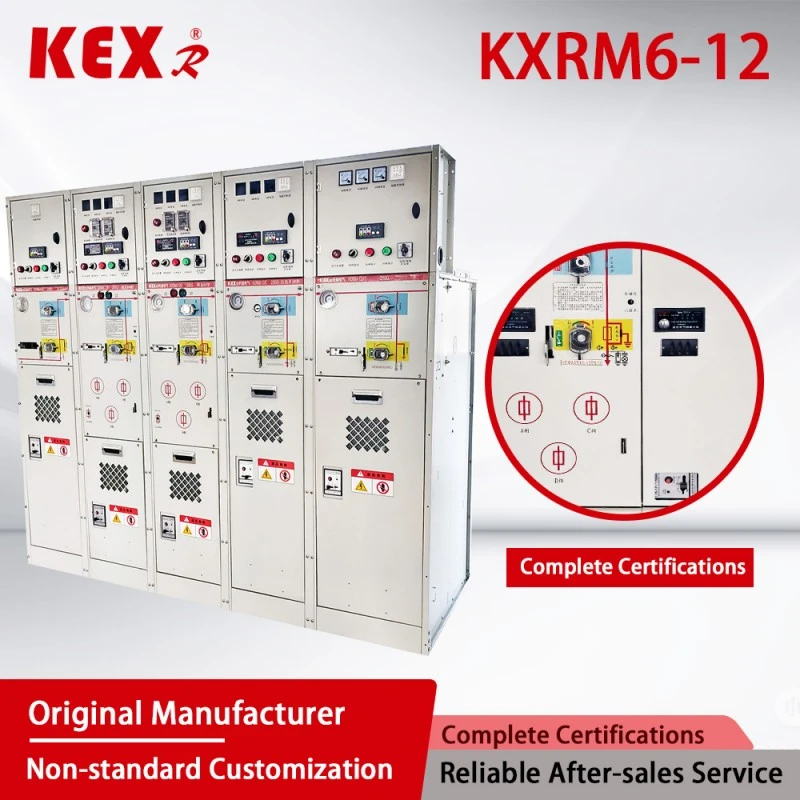

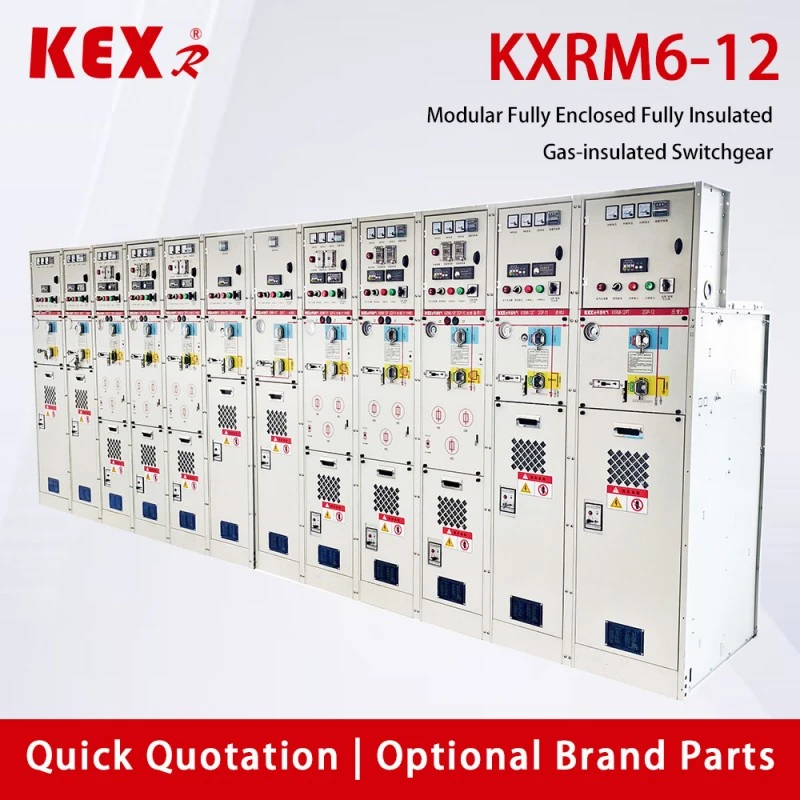

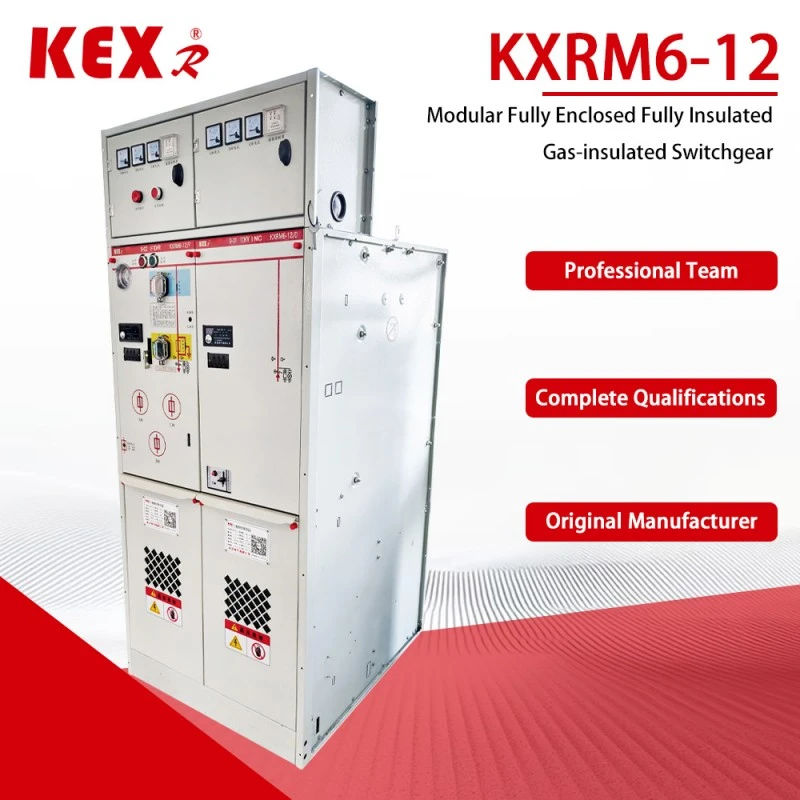

GIS ယူနစ်

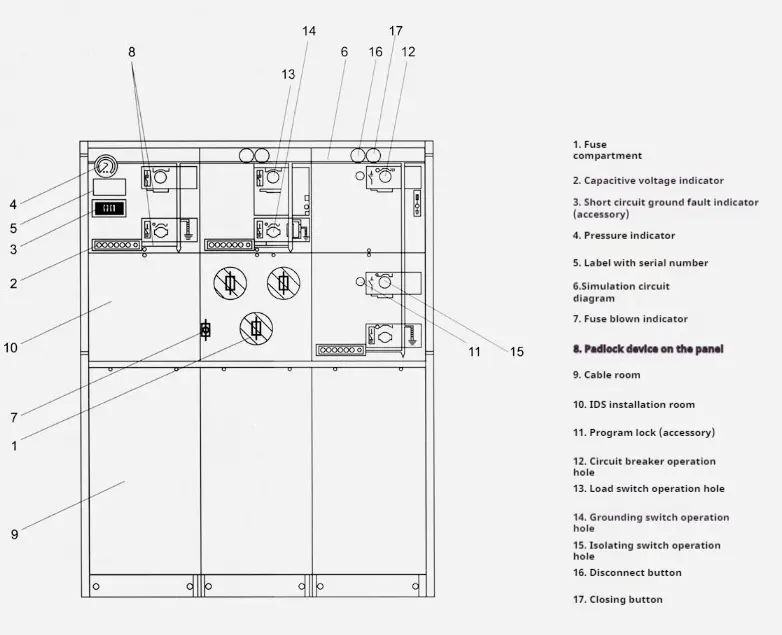

● အစိတ်အပိုင်းများ

1.Ammeter

2.Condensation ထိန်းချုပ်ကိရိယာ

3.Microcomputer အကာအကွယ် ကိရိယာ

6 .Barometer

7. အားသွင်းပြသမှု

8. အမှားညွှန်ပြချက်

၉။ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

10. Manual လည်ပတ်မှု ယန္တရား

10. လျှပ်စစ်သံလိုက်လော့ခ်

၁၂~၁၃။ လက်ရှိထရန်စဖော်မာ

14.Cable plug

15.Voltage ထရန်စဖော်မာ

16 .Aluminum အလွိုင်းအပူပန်းကန်

●KXRM6-12 GIS ယူနစ် အခြေအနေများကို အသုံးပြုခြင်း။

အပူချိန်: +40 ℃ ~ 40 ℃

အမြင့်: 1000 မီတာအောက်

မြင်ကွင်း- စိုထိုင်းဆ၊ ဖုန်မှုန့်၊ ဆားပိုလာရှင်း၊ မိုင်းများနှင့် အခြားပတ်ဝန်းကျင်။

24 နာရီအတွင်းရေတိုနှစ်မြှုပ်ခြင်းသည်အသုံးပြုမှုကိုမထိခိုက်စေပါ။

မှတ်ချက်- အမြင့်ပေ ပိုမြင့်ပါက၊ သတ်မှတ်ထားသော အမြင့်ပေကို ညွှန်ပြပါ။

● GIS ယူနစ်၏ စံနှုန်းများ

KXRM6-12 GIS ယူနစ်သည် အောက်ပါစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

IEC60056၊IEC60298၊IEC60129၊IEC60420၊IEC60265၊IEC60694 စသည်တို့...

GB3804၊ GB3906၊ GB11022 စသဖြင့်...

● GIS Unit ၏ အဓိကအားသာချက်များ ◆ KXRM 6-12 အမျိုးအစား GIS Unit တွင် SF6 ဓာတ်ငွေ့ကို arc extinguishing နှင့် insulating ကြားခံအဖြစ် အသုံးပြုသည်။

◆ ခလုတ်ယူနစ်ကို အပြည့်အ၀ အလုံပိတ်ထားပြီး လျှပ်ကာ၊ Busbars များ၊ switches များနှင့် live အစိတ်အပိုင်းများကို stainless steel shell တွင် လုံး၀ ဖုံးအုပ်ထားသည်။

◆ အပေါက်တွင် 1.4bar SF6 ဓာတ်ငွေ့ဖြင့် ပြည့်နေပြီး ကာကွယ်မှုအဆင့်သည် IP67 သို့ ရောက်ရှိသည်- ရေတိုရေနှစ်မြှုပ်ခြင်းကဲ့သို့သော ပြင်းထန်သောကိစ္စများတွင်ပင် ခလုတ်၏ပုံမှန်လည်ပတ်မှုကို သေချာစေသည့် ခလုတ်ကိရိယာတစ်ခုလုံးသည် ပြင်ပပတ်ဝန်းကျင်အခြေအနေများကြောင့် လုံးဝထိခိုက်မှုမရှိပါ၊ ၎င်းသည် ရေတိုရေနှစ်မြှုပ်ခြင်းကဲ့သို့သော ပြင်းထန်သောကိစ္စများတွင်ပင်၊ ထုတ်ကုန်သည် ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ပါသည်။

◆ switch Unit တွင် ပြီးပြည့်စုံသော "five-prevention" interlocking device ပါရှိပြီး လူနှင့် စက်ကိရိယာများ၏ လည်ပတ်မှုချို့ယွင်းမှုကို လုံးလုံးလျားလျား ဖယ်ရှားပေးပါသည်။

◆ ခလုတ်ယူနစ်များအားလုံးတွင် ပြင်းထန်သောအခြေအနေများတွင်ပင် အော်ပရေတာများ၏ ကိုယ်ရေးကိုယ်တာဘေးကင်းမှုကို သေချာစေနိုင်သည့် ယုံကြည်စိတ်ချရသော ဖိအားကယ်ဆယ်ရေးလမ်းကြောင်းများရှိသည်။

◆ ယူနစ်ကို ပုံသေယူနစ်ပေါင်းစပ်မှုနှင့် တိုးချဲ့နိုင်သော ယူနစ်ပေါင်းစပ်မှုအဖြစ် ပိုင်းခြားထားသည်။

◆ ယူနစ်သည် အများအားဖြင့် အရှေ့မှ အဝင်အထွက်ရှိပြီး မတူညီသော တပ်ဆင်မှု အနေအထားအရ ဘေးဘက်မှလည်း တိုးချဲ့နိုင်သည် သို့မဟုတ် တိုးချဲ့နိုင်သည်။

◆ ယူနစ်၏အရွယ်အစားသည် တပ်ဆင်ရန်အဆင်ပြေပြီး ၎င်းသည် နေရာကျဉ်းကျဉ်းနှင့် ပတ်ဝန်းကျင်အခြေအနေ မကောင်းသောနေရာများအတွက် သင့်လျော်သည်။

◆ အသုံးပြုသူများ၏ မတူညီသောလိုအပ်ချက်များအလိုက် လျှပ်စစ်၊ အဝေးထိန်းခလုတ်နှင့် စောင့်ကြည့်ကိရိယာများ တပ်ဆင်နိုင်သည်။

● အဓိကအားဖြင့် Technical parameters ဇယား

မှတ်ချက်¹: Fuse ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းပေါ်တွင် မူတည်သည်။

မှတ်ချက်²: မြင့်မားသောဗို့အား fuse ပေါ်တွင်မူတည်သည်။

● GIS ယူနစ်၏ မော်ဂျူးတစ်ခုစီတွင် အောက်ပါဖွဲ့စည်းပုံများရှိသည်။

▶D ယူနစ်ဖွဲ့စည်းမှုပုံစံ စံဖွဲ့စည်းပုံနှင့် ဝိသေသလက္ခဏာများအတွက် "Grounding Knife မပါဘဲ Cable Connection Module" ကို ကြည့်ပါ။

▶ C ယူနစ်၏ဖွဲ့စည်းပုံသည် ပုံမှန်ဖွဲ့စည်းပုံနှင့် ဝိသေသလက္ခဏာများအတွက် "Load Switch Module" ကို ကြည့်ပါ။

▶F ယူနစ်ဖွဲ့စည်းမှုပုံစံ စံဖွဲ့စည်းပုံနှင့် ဝိသေသလက္ခဏာများအတွက် "ဖုန်စုပ်စက်ခလုတ်" ကို ကြည့်ပါ။

KX-RM6 GIS ယူနစ်စံနှုန်းပေါင်းစပ်မှုသည် အောက်ပါပုံစံများကို ပေးစွမ်းနိုင်သည်။

▶ အဝင် bushing ၏ capacitive ဗို့အားညွှန်ပြချက်

▶ ဓာတ်ငွေ့အခန်းတစ်ခုစီတွင် SF6 သိပ်သည်းဆကို စောင့်ကြည့်ရန်အတွက် ဖိအားတိုင်းကိရိယာတစ်ခု တပ်ဆင်ထားသည်။

▶ လှေကားထစ်

▶လည်ပတ်လက်ကိုင်

ဥပမာ-

□ Load switch Module C

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ

▶630a ဘတ်စ်ဘား

▶ ဘူတာရုံသုံးရုံဝန်/မြေပြင်ခလုတ်

▶ လွတ်လပ်သောဝန်ခလုတ်နှစ်ခုနှင့် grounding switch လည်ပတ်မှုရိုးတံများပါရှိသော ဘူတာရုံသုံးစပရိန်လည်ပတ်မှုယန္တရား။

▶ load switch နှင့် grounding switch တို့၏ တည်နေရာ ညွှန်ပြချက်

▶ အရှေ့ဘက်တွင် အလျားလိုက် အထွက်ချုံများ၊ 630A 400 စီးရီး ဘော့ပေါက်များ။

▶ bushing electrification ကိုညွှန်ပြရန်အတွက် Capacitive ဗို့အားညွှန်ပြချက်

▶ ခလုတ်လုပ်ဆောင်ချက်အားလုံးအတွက်၊ RMU တွင် သော့ခတ်ကိရိယာကို တပ်ဆင်ရန် အဆင်ပြေသည်။

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ)

▶ မြေစိုက်ဘတ်စ်ဘား

▶ grounding switch နှင့် cable room ၏ ရှေ့ RMU အကြား အပြန်အလှန် ချိတ်ဆက်ခြင်း။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် အင်္ဂါရပ်များ

▶ သီးသန့်ဘတ်စ်ကား တိုးချဲ့မှု

▶ ပြင်ပဘတ်စ်ကား

▶Load ခလုတ်လျှပ်စစ်လည်ပတ်မှုယန္တရား DC24V/48V/110V/220V; AC 110V/220V;

▶ ဆားကစ်တိုနှင့် မြေပြင်ပြတ်တောက်မှုညွှန်ပြချက် တိုင်းတာခြင်းလက်စွပ် လက်ရှိထရန်စဖော်မာနှင့် အမ်မီတာ

▶ ring current transformer နှင့် watt-hour meter ကို တိုင်းတာခြင်း။

▶ Lightning arrester သို့မဟုတ် double cable head ကို cable inlet sleeve တွင် တပ်ဆင်နိုင်ပါသည်။

▶ သော့ချိတ်အဝင်လိုင်း တိုက်ရိုက်မြေပြင်လော့ခ်ချခြင်း ( bushing အသက်ရှင်နေချိန်တွင် လော့ခ်ချသည့်ခလုတ်) AC/DC 110 V/220 V. အရန်အဆက်အသွယ်

▶Load switch position 2NO+2NC၊ grounding switch position 2NO+2NC၊ signal with pressure gauge 1NO နှင့် signal contact with arc extinguisher 1NO။

▶ ဒုတိယကိရိယာကို တပ်ဆင်နိုင်သည်။

▶ ခလုတ်ယူနစ်၏ထိပ်ရှိ အလယ်တန်းအခန်း၊ ခလုတ်ယူနစ်၏ထိပ်ရှိ ဗို့အားနိမ့်သေတ္တာ။

□ Load switch နှင့် fuse ပေါင်းစပ်ထားသော Module F

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ

▶630a ဘတ်စ်ဘား

▶ ဘူတာရုံသုံးရပ်ဝန်ခလုတ်၊ ဖျူးစ်၏ပထမအဆုံးကို ဖျစ်၏အဆုံးရှိ grounding switch နှင့် စက်ပိုင်းဆိုင်ရာချိတ်ဆက်ထားသည်။

▶ လွတ်လပ်သောဝန်ခလုတ်နှစ်ခုနှင့် grounding switch လည်ပတ်မှုရိုးတံများပါရှိသော ဘူတာရုံသုံးစပရိန်လည်ပတ်မှုယန္တရား။

▶ load switch နှင့် grounding switch တို့၏ တည်နေရာ ညွှန်ပြချက်

▶ဖျူးစည်

▶ fuse ကို အလျားလိုက် ချထားပါ။

▶ Fuse ခရီးစဉ် ညွှန်ပြချက် အရှေ့ဘက်ရှိ အလျားလိုက် အထွက်ချုံ၊ 200 စီးရီး ပလပ်အင်ဘုရှ် 200A။

▶ bushing electrification ကိုညွှန်ပြရန်အတွက် Capacitive ဗို့အားညွှန်ပြချက်

▶ ခလုတ်လုပ်ဆောင်ချက်အားလုံးအတွက်၊ RMU တွင် သော့ခတ်ကိရိယာကို တပ်ဆင်ရန် အဆင်ပြေသည်။

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ)

▶ မြေစိုက်ဘတ်စ်ဘား

▶ ထရန်စဖော်မာအကာအကွယ်အတွက် ဖျစ်ဘောင်များသည် 12KV၊ အမြင့်ဆုံး 125A၊ 24KV နှင့် အမြင့်ဆုံး 63A တို့ဖြစ်သည်။

▶ grounding switch နှင့် cable room ၏ ရှေ့ RMU အကြား အပြန်အလှန် ချိတ်ဆက်ခြင်း။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် အင်္ဂါရပ်များ

▶ သီးသန့် busbar တိုးချဲ့မှု

▶ ဝန်ခလုတ် လည်ပတ်မှုအတွက် ပြင်ပဘတ်စ်မော်တာ 24V/48V DC 110V/220V DC/AC။

▶ Parallel trip coil 24V/48V DC 110V/220V DC/AC။

▶ Parallel အပိတ် ကွိုင် 24V/48V DC 110V/220V DC/AC။

▶ လက်စွပ် လက်ရှိ ထရန်စဖော်မာ နှင့် အမ်မီတာ တိုင်းတာခြင်း လက်စွပ် လက်ရှိ ထရန်စဖော်မာ နှင့် ဝပ်နာရီ မီတာ တိုင်းတာခြင်း

▶ အဝင်လိုင်း တိုက်ရိုက် မြေပြင်လော့ခ်ချခြင်း ( bushing တိုက်ရိုက်နေချိန်တွင် လော့ခ်ချခြင်း ) AC/DC 110 V/220 V. အရန်အဆက်အသွယ်

▶ Load အပိတ်အနေအထား 2NO+2NC၊ မြေစိုက်ခလုတ်အနေအထား 2NO+2NC၊ ဖျူးမှုတ် 1NO၊ အချက်ပြမှုနှင့်အတူ ဖိအားတိုင်းကိရိယာ 1NO၊ နှင့် အချက်ပြဆက်သွယ်မှုရှိသော Arc Extinguisher 1NO။

▶ ဒုတိယစက်အား switch Unit ၏ထိပ်ရှိ အလယ်တန်းလိုင်းခန်းနှင့် switch unit ၏ထိပ်ရှိ low voltage box တွင် တပ်ဆင်နိုင်သည်။

□ မီတာ မော်ဂျူး အမ်၊

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ

▶12KV မီတာတိုင်းတာခြင်းယူနစ်

▶ လက်ရှိ ထရန်စဖော်မာ ၂ လုံး

▶ ဗို့အားထရန်စဖော်မာ ၂ လုံး

▶6pcs 400-series bushings ကို GSFR6-12 ၏ လိုက်လျောညီထွေရှိသော တိုးချဲ့ထားသော ပြင်ပဘတ်စ်ကားအား အပေါ်ပိုင်းနှင့် အောက်ထွက်ပေါက်တို့နှင့် ချိတ်ဆက်ရန်အတွက် အသုံးပြုပါသည်။

▶ PT ကိုကာကွယ်ရန်အတွက် မီးခိုးချိုးကိရိယာ

▶ ပြောင်းလဲခြင်းခလုတ်ပါရှိသော ဖိအားနည်းသောအစိတ်အပိုင်း 1 ဗို့မီတာ၊ ပြောင်းလဲခြင်းခလုတ်ပါရှိသော အမ်မီတာ 1၊ အကျယ် x အမြင့် x အနက် = 696 × 1806 × 820 မီလီမီတာ။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် အင်္ဂါရပ်များ

▶ လက်ရှိ ထရန်စဖော်မာ ၃ လုံး

▶ ဗို့အားထရန်စဖော်မာ ၃ လုံး လျှပ်စီးကြောင်းဖမ်းကိရိယာ

▶ RMU အားအားသွင်းထားကြောင်း ညွှန်ပြရန်အတွက် Capacitive ဗို့အားအညွှန်း

▶ ဖိအားနည်းသော အစိတ်အပိုင်း- ပါဝါမီတာ 1 ခု၊ ဓာတ်ပြုပါဝါမီတာ 1 ခု။

□ VCB Module CB

○Standard&Optional configuration နှင့် လုပ်ဆောင်ချက်များ

▶ Lightning arrester ကို 1250a/630a busbar ၏ အဝင်ကေဘယ်တွင် တပ်ဆင်ထားသည်။

▶ 1250a/630a လိုင်းကာကွယ်မှုအတွက် ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာ

▶ လက်ရှိ ထရန်စဖော်မာ

▶ Vacuum circuit breaker VD4X0 လျှပ်စစ်ဖြင့်လည်ပတ်သော 10VDC

▶ ဗို့အားထရန်စဖော်မာ

▶ UXO ၏ လျှပ်စစ်လည်ပတ်မှု၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ၏ အထက်သုံးရုံခွဲထုတ်/မြေပြင်ခလုတ်။ ▶ ကာကွယ်မှုနှင့် ထိန်းချုပ်မှု ယူနစ် REF542plus (အကာအကွယ် CT ပါ၀င်သည်)

▶Shunt trip coil 110V/220V DC

▶ အပိတ်ကွိုင် 110V/220VDC

▶ 400-series bolt bushing ၏ outlet bushing 1250A/630A ရှေ့တွင် အလျားလိုက်စီစဉ်ထားသည်။

▶ Bushing Live ကိုဖော်ပြရန်အတွက် Capacitive Voltage Indicator 1250A/630A ၏သီးသန့်ဘတ်စ်ကားတိုးချဲ့မှု

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ) အနံ x အမြင့် x အတိမ်အနက် = 696× 1806× 781 မီလီမီတာ။ ▶ အဖွင့်အပိတ် အစီအစဉ်- O-0.3s-CO-180s-CO။

▶ဓာတ်ငွေ့ဖိအားအာရုံခံကိရိယာ

□ ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ

1. Auxiliary contact ဝန်ခလုတ်များနှင့် circuit breaker များအားလုံးသည် switch position ကိုညွှန်ပြသော 2NO+2NC ဖြင့် တပ်ဆင်နိုင်ပါသည်။ Parallel trip coil (AC သို့မဟုတ် DC) ကို transformer switch နှင့် circuit breaker တွင် တပ်ဆင်နိုင်ပြီး ဗို့အားနည်းသော control component သည် front RMU ၏ အနောက်တွင် တည်ရှိပါသည်။

2. ဗို့အားညွှန်ပြချက် Capacitive ဗို့အားညွှန်ပြချက်သည် bushing အားအားသွင်းသည်ရှိမရှိကိုပြသပြီး၎င်းပေါ်ရှိ socket သည် nuclear အဆင့်အတွက်အသုံးပြုနိုင်ပါသည်။

3. ဝါယာရှော့နှင့် မြေပြင်ပြတ်တောက်မှုညွှန်ပြချက်သည် အမှားအယွင်းတည်နေရာကို လွယ်ကူချောမွေ့စေရန်အတွက်၊ ရိုးရှင်းသော ချို့ယွင်းချက်ရှာဖွေခြင်းအတွက် cable switch module တွင် ဝါယာရှော့နှင့် grounding fault indicators များကို တပ်ဆင်နိုင်ပါသည်။

4. လျှပ်စစ်လည်ပတ်မှု ၎င်းသည် cable switch unit နှင့် transformer unit တို့၏ manual operation mechanism အတွက် စံအစီအစဥ်တစ်ခုဖြစ်သည်။ လျှပ်စစ်လည်ပတ်မှု ယန္တရားကို တပ်ဆင်ရန်လည်း သင်ရွေးချယ်နိုင်သည်။ ကေဘယ်ခလုတ်များ၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများနှင့် မြေပြင်ခလုတ်များအားလုံးကို ရှေ့ RMU နောက်ကွယ်ရှိ ယန္တရားများဖြင့် လုပ်ဆောင်သည်။ ခလုတ်များနှင့် ဆားကစ်ဘရိတ်ကာများအားလုံးကို လည်ပတ်ကိုင်တွယ်မှု (စံသတ်မှတ်ဖွဲ့စည်းမှု) ဖြင့် လည်ပတ်နိုင်သည် သို့မဟုတ် မော်တာလည်ပတ်မှုယန္တရား (ဆက်စပ်ပစ္စည်းများ) တပ်ဆင်ထားနိုင်သည်။ သို့သော်၊ grounding switch ကို manually သာလည်ပတ်နိုင်ပြီး fault current ကိုပိတ်နိုင်သော ယန္တရားတစ်ခုကို configure လုပ်ထားပါသည်။ လျှပ်စစ်လည်ပတ်မှု ယန္တရားအား အဆင့်များဖြင့် အလွယ်တကူ သိရှိနိုင်သည်။

5. DIN47636 နှင့်အညီ ကေဘယ်ကြိုးချိတ်ဆက်မှု Standard bushings များကို တပ်ဆင်ထားသည်။ ချုံပုတ်များအားလုံးသည် မြေပြင်မှ တူညီသောအမြင့်ရှိပြီး ကေဘယ်အခန်းအဖုံးပြားဖြင့် ကာကွယ်ထားသည်။ အချို့သော အဖုံးပြားများကို grounding switch ဖြင့် ချိတ်ဆက်နိုင်ပြီး အထူးကြိုးနှစ်ထပ်အခန်းအဖုံးပြားများကို ကေဘယ်နှစ်ထပ်အဝင်လိုင်းများအတွက်လည်း အသုံးပြုနိုင်ပါသည်။

6. Pressure indicator များသောအားဖြင့် pressure gauge ဖြင့်ဖွဲ့စည်းထားသော pressure indicator တပ်ဆင်ထားပါသည်။ ထို့အပြင် ဖိအားလျှော့ချမှုကို ညွှန်ပြရန်အတွက် လျှပ်စစ်အဆက်အသွယ်များကို ပံ့ပိုးပေးနိုင်သည်။

7. သော့သော့ခတ်ခြင်း circuit breakers များအတွက် သော့သော့ခလောက်များ၊ load switches များနှင့် grounding switches များကို တပ်ဆင်နိုင်ပါသည်။ ၎င်းတွင် circuit breakers များ၊ load switches များနှင့် grounding switches များအတွက် သင့်လျော်သော သော့ခတ်ထားသော semi-shelter ကို တပ်ဆင်နိုင်ပါသည်။

8. Arc ကြားဖြတ်ကိရိယာ ring network ယူနစ်များအားလုံးသည် arc ဖမ်းကိရိယာများတပ်ဆင်ထားနိုင်သည်။ အတွင်းတွင် arcing ဖြစ်ပေါ်သောအခါ၊ D၊ DE နှင့် V module များအပါအဝင် ဝင်လာသော bushing တွင် arc arrester သည် အလိုအလျောက်ပိတ်သွားမည်ဖြစ်ပြီး cable module အားလုံးကို arc arrestor ဖြင့်တပ်ဆင်နိုင်ပါသည်။ ယူနစ်ဖြင့် မှာကြားထားရမည်ဖြစ်ပြီး ပြောင်းလဲ၍မရပါ။ ဤနည်းလမ်းဖြင့် arc extinguisher ၏လုပ်ဆောင်ချက်ကို ညွှန်ပြနိုင်ပြီး SF6 ယူနစ်ရှိ လျှပ်စစ်အဆက်အသွယ်များကို RMU အနောက်ဘက်ရှိ terminal နှင့် ချိတ်ဆက်ထားသည်။

● အစီအစဉ်ဥပမာ

◆ အစီအစဉ် 1 SA+CCF+

ဘတ်စ်ကားပေါ်တွင် မိုးကြိုးဖမ်းကိရိယာကို တပ်ဆင်ပြီး ချဲ့ထွင်ရန် ချန်ထားပါ။

မှတ်ချက်- RMU ယူနစ်အရေအတွက် 3 ထက်မနည်းစေရပါ။

◆ အစီအစဉ် 2 CCF+

အဝင်လိုင်းတွင် လျှပ်စီးကြောင်းဖမ်းကိရိယာကို ထည့်သွင်းပြီး တိုးချဲ့အရံထားပါ။

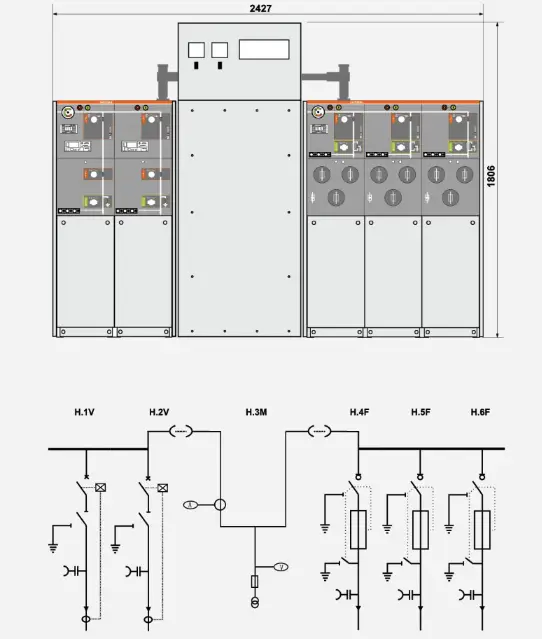

◆ အစီအစဉ် 3 W+M+FFF

မြင့်မားသောဗို့အားခြမ်းတွက်ချက်

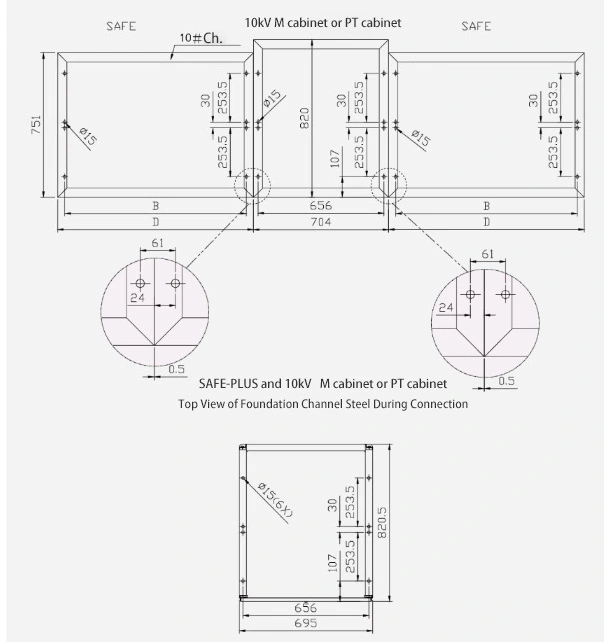

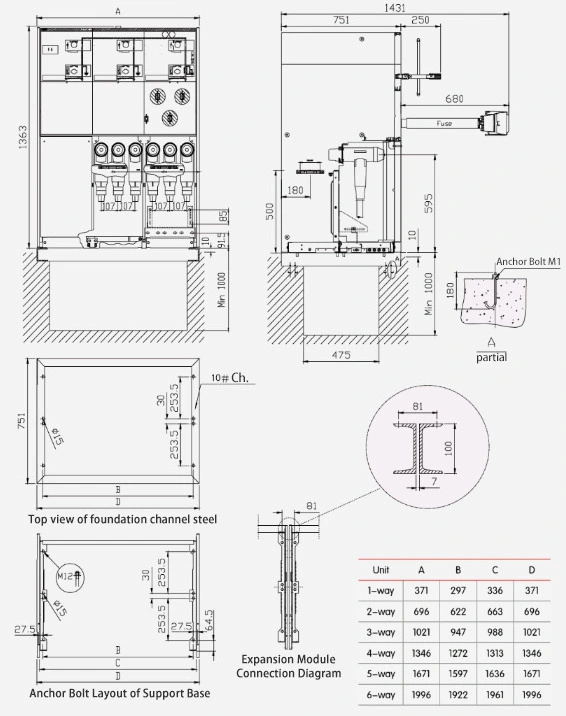

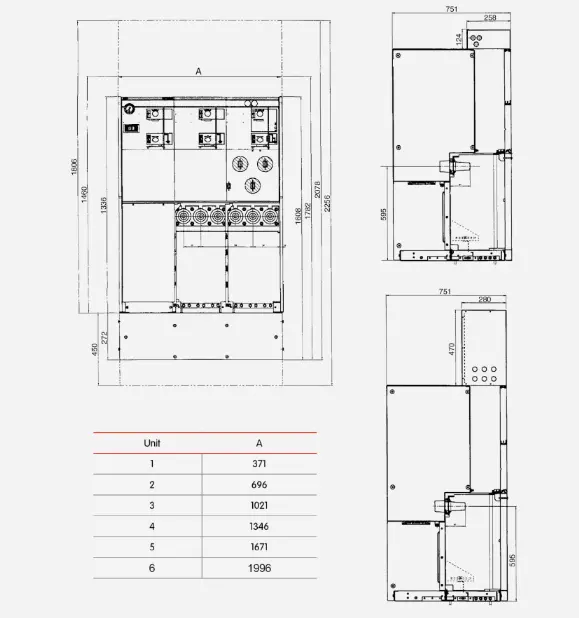

● KXRM6-12 GIS ယူနစ်၏ ဖွဲ့စည်းပုံနှင့် အတိုင်းအတာဇယားများ
