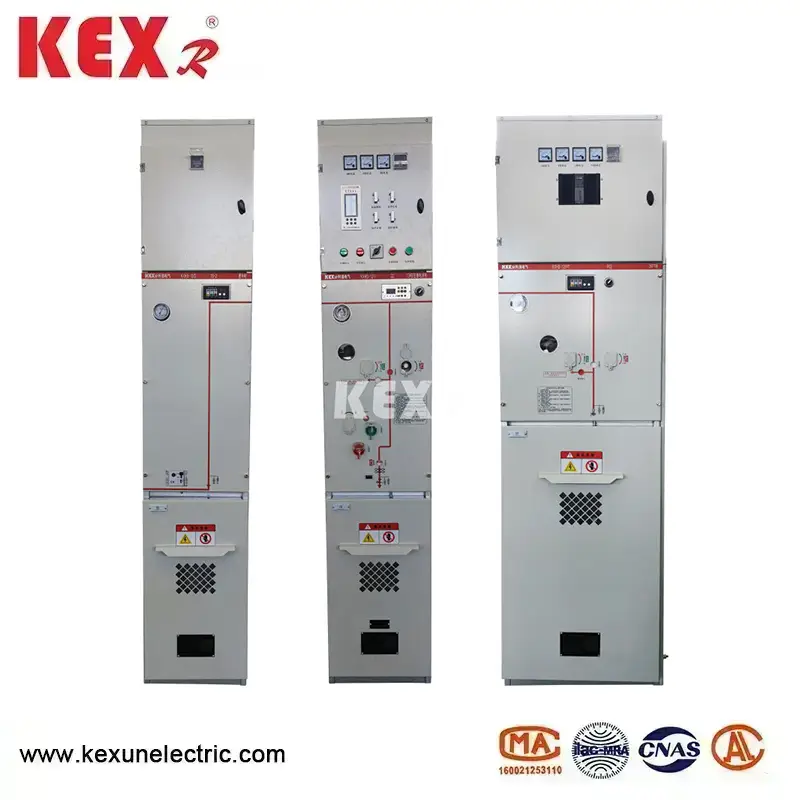

Environmental Friendly Gas Insulate Switchgear Cabinet

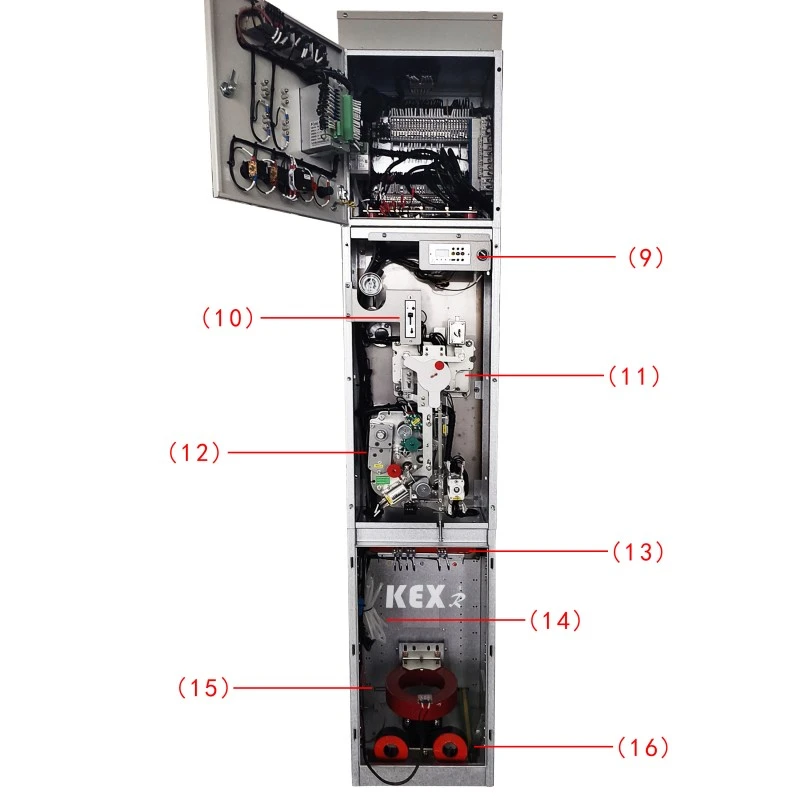

● အစိတ်အပိုင်းများ

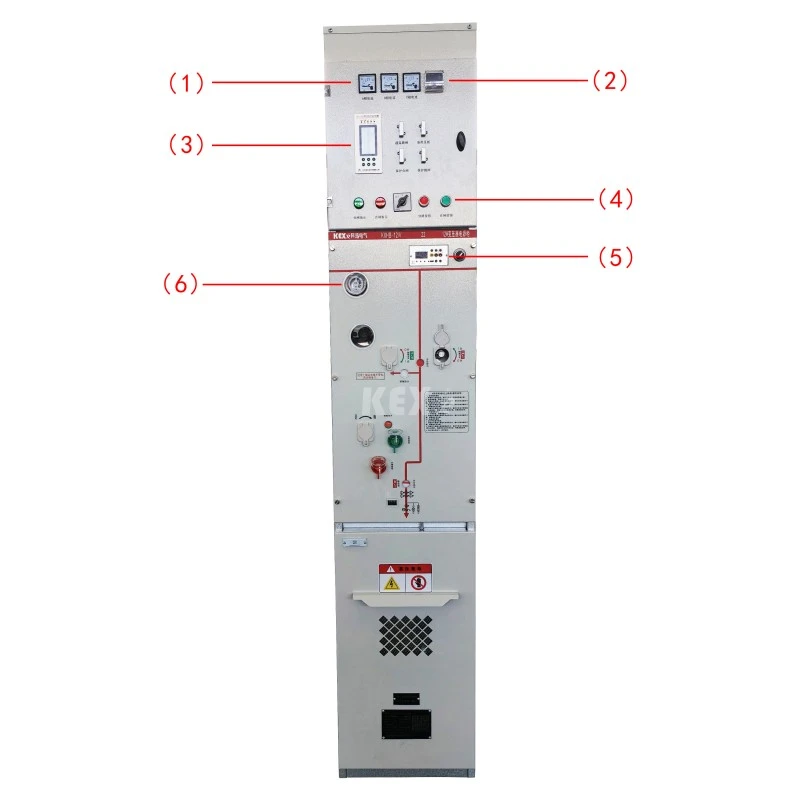

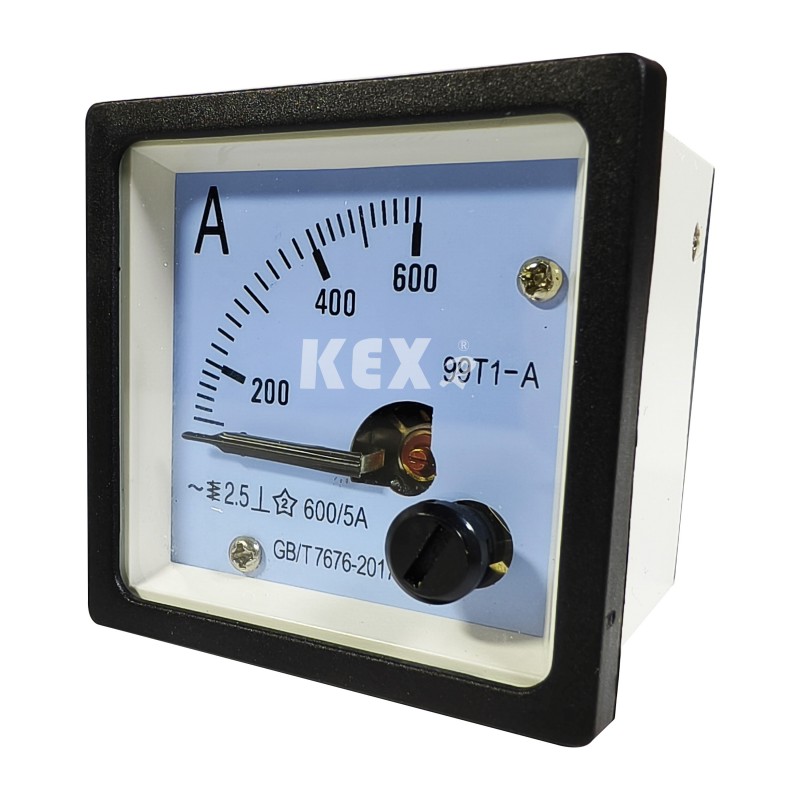

1.Ammeter

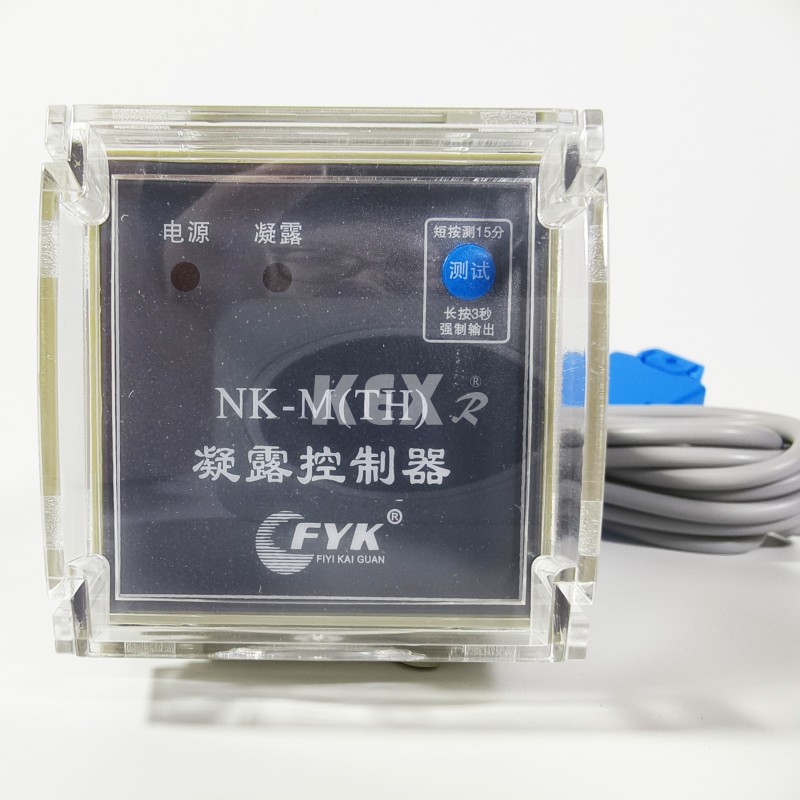

2.Condensation ထိန်းချုပ်ကိရိယာ

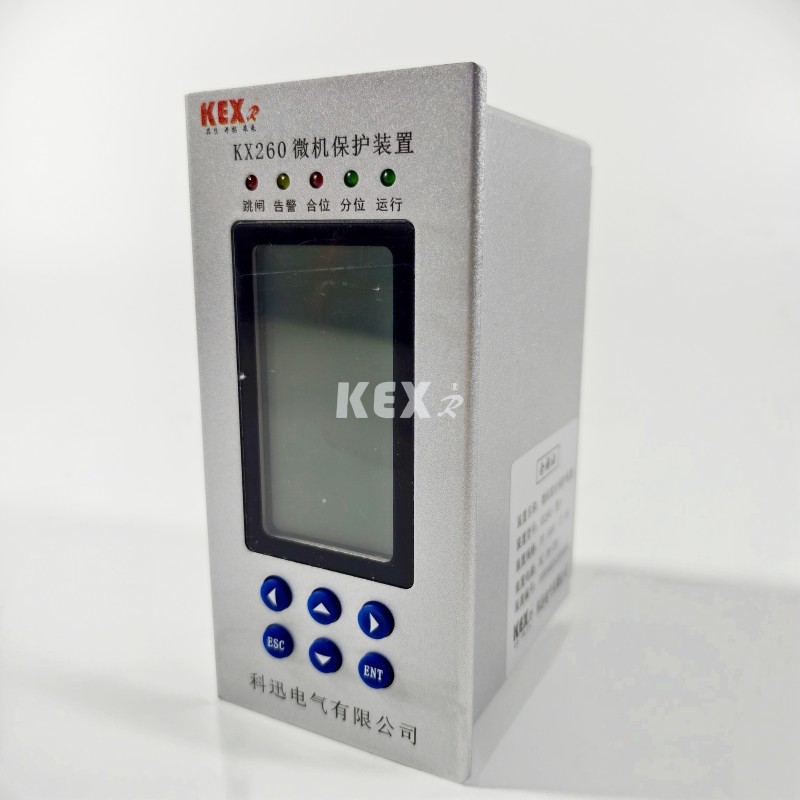

3.Microcomputer အကာအကွယ် ကိရိယာ

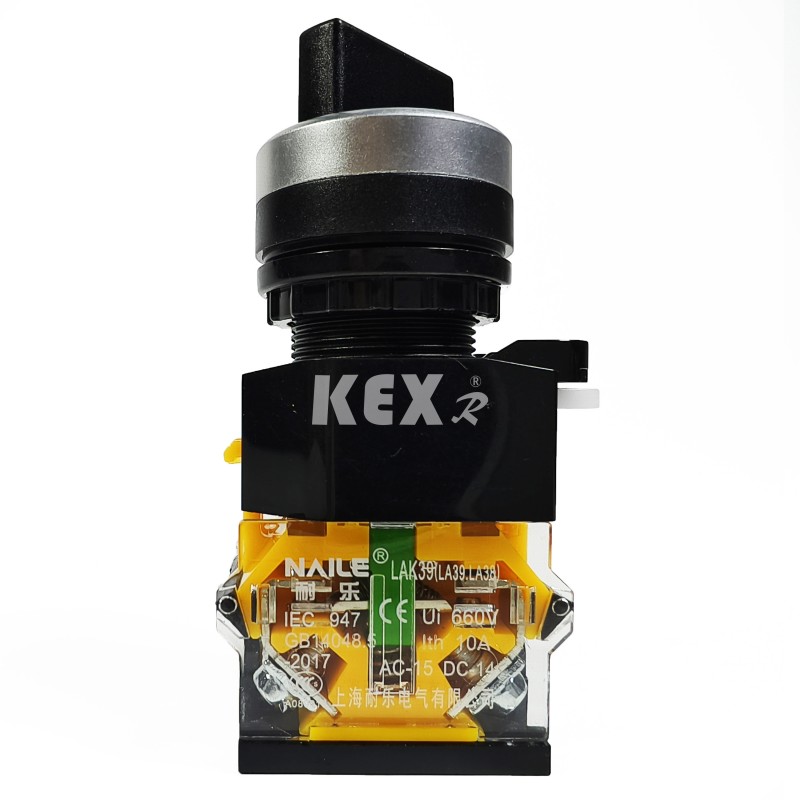

4. ခလုတ်

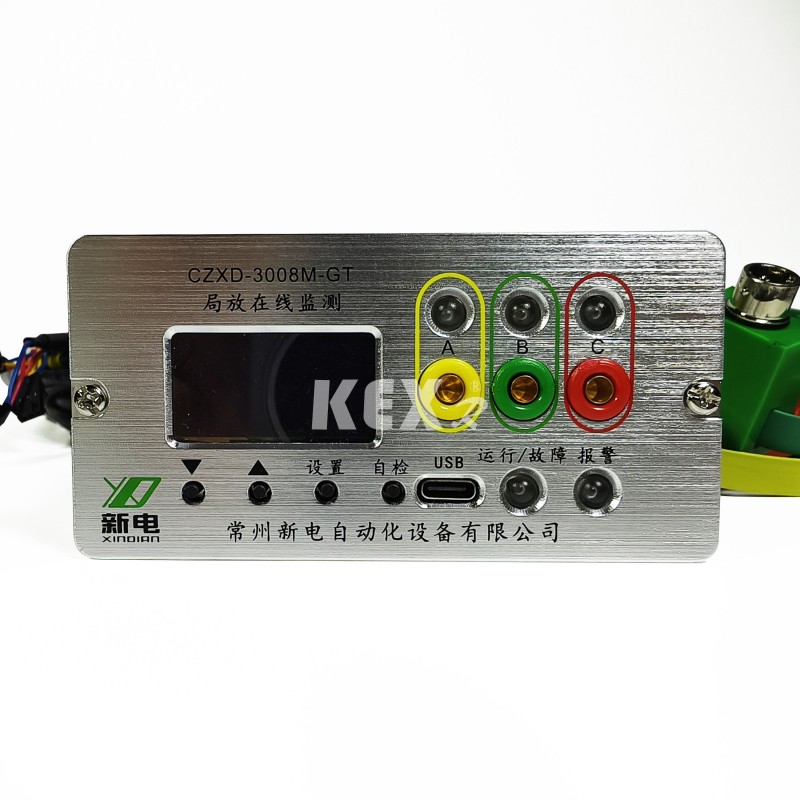

5.Partial discharge detector

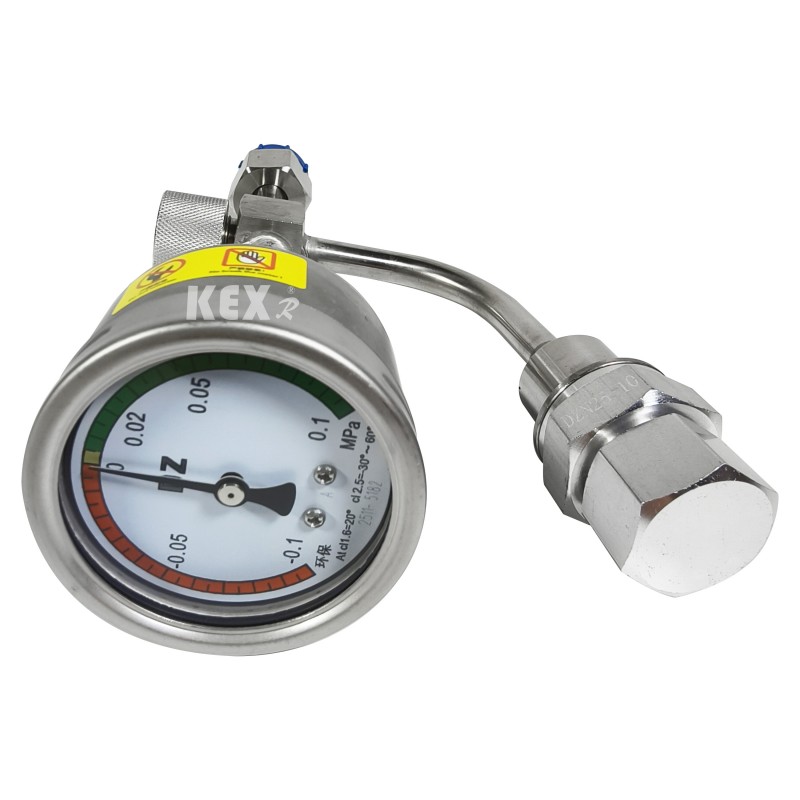

6.Barometer

7. ပါဝါထောက်ပံ့မှု

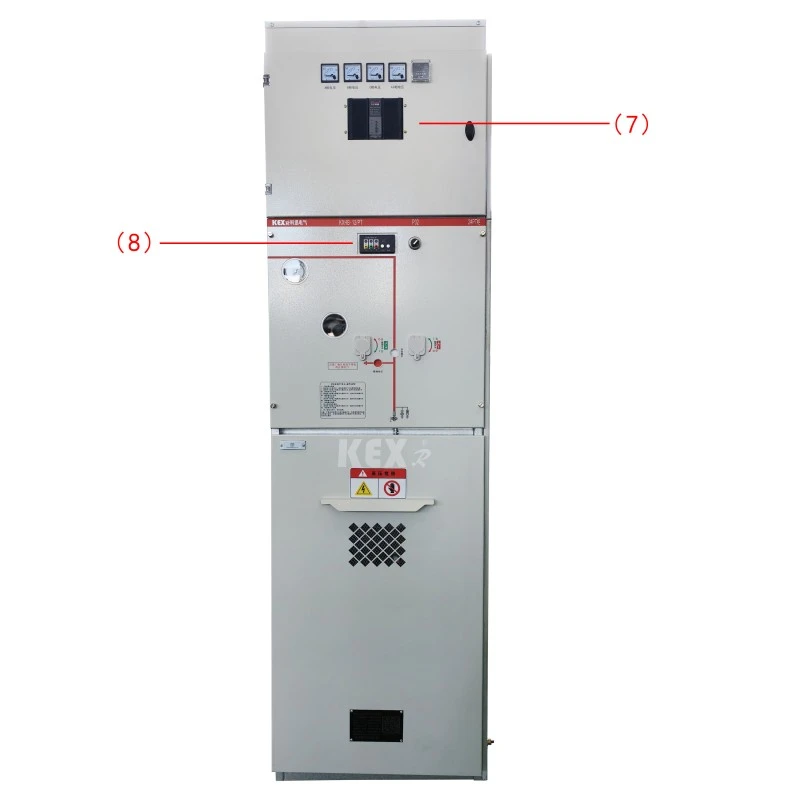

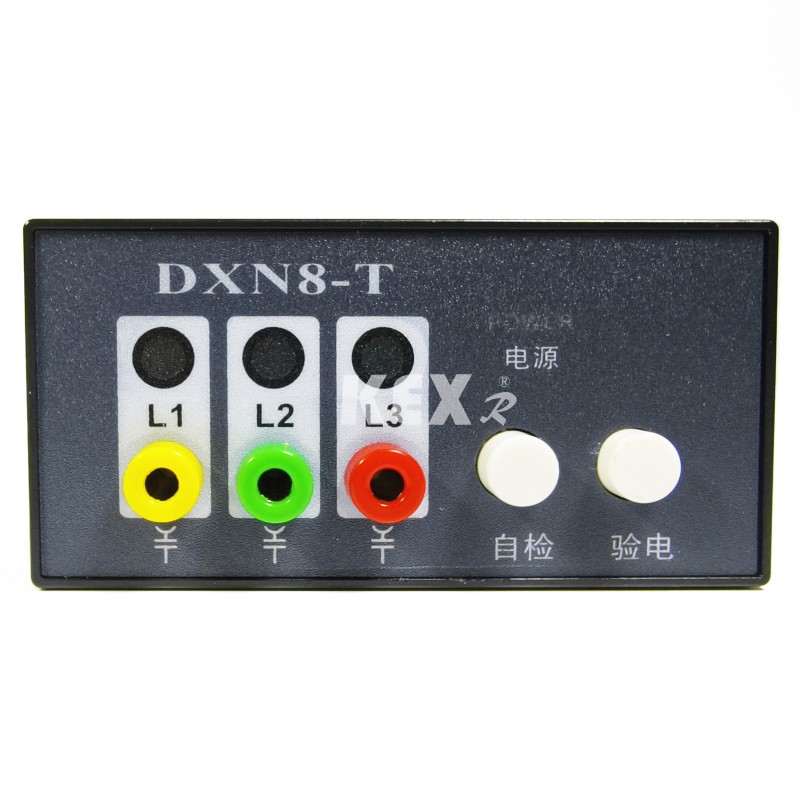

8. အားသွင်းပြသမှု

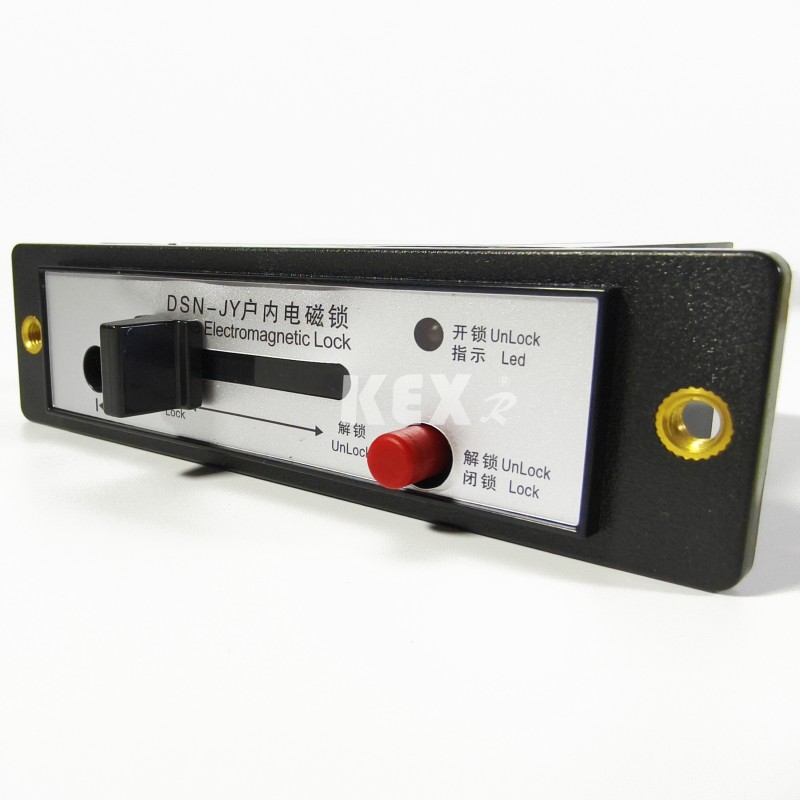

10.Electromagnetic သော့ခတ်

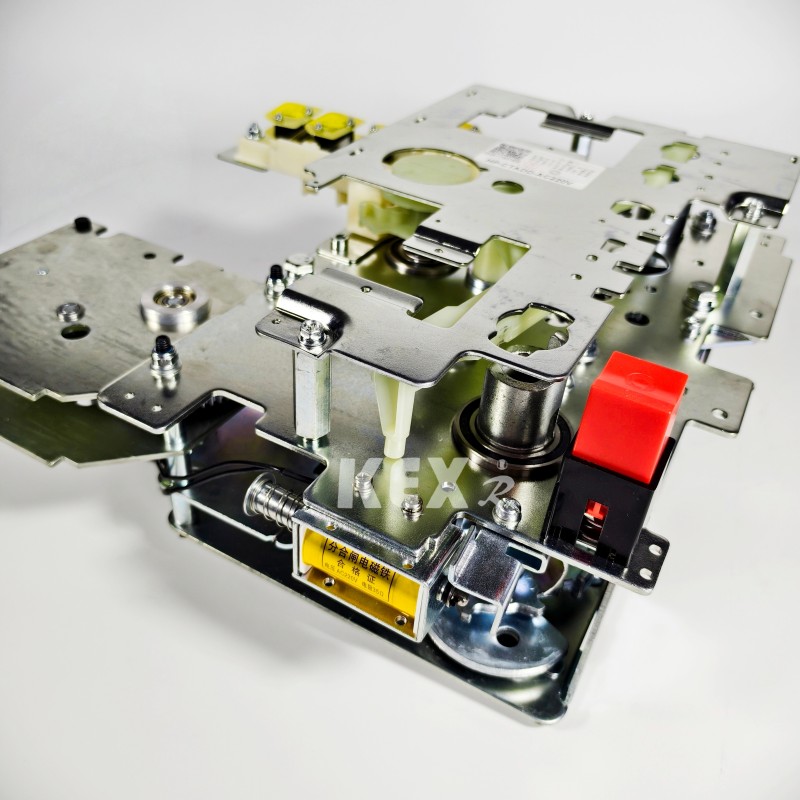

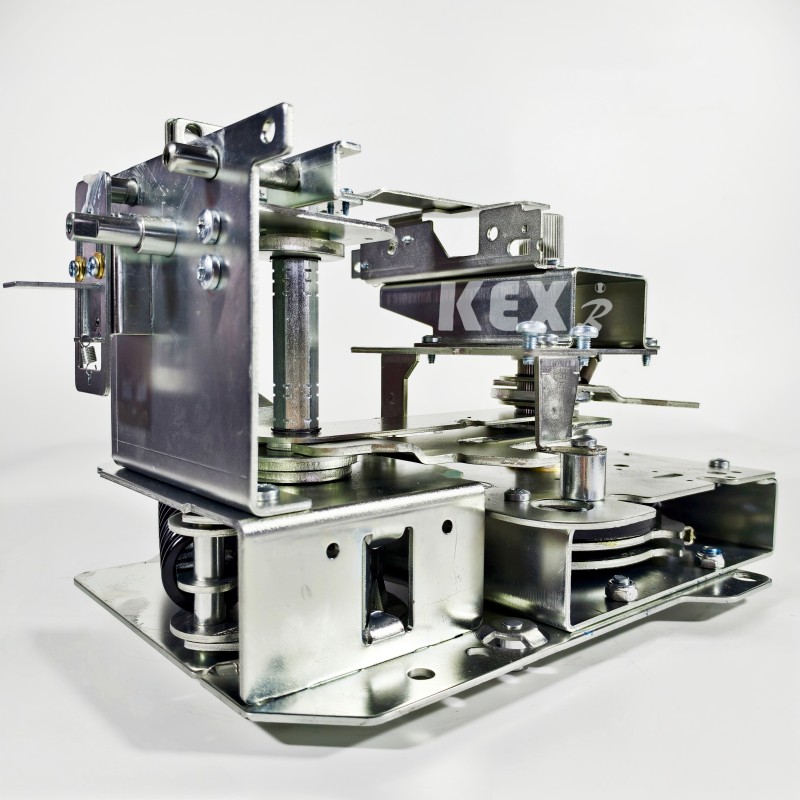

11. Manual လည်ပတ်မှု ယန္တရား

12.Electric လည်ပတ်ယန္တရား

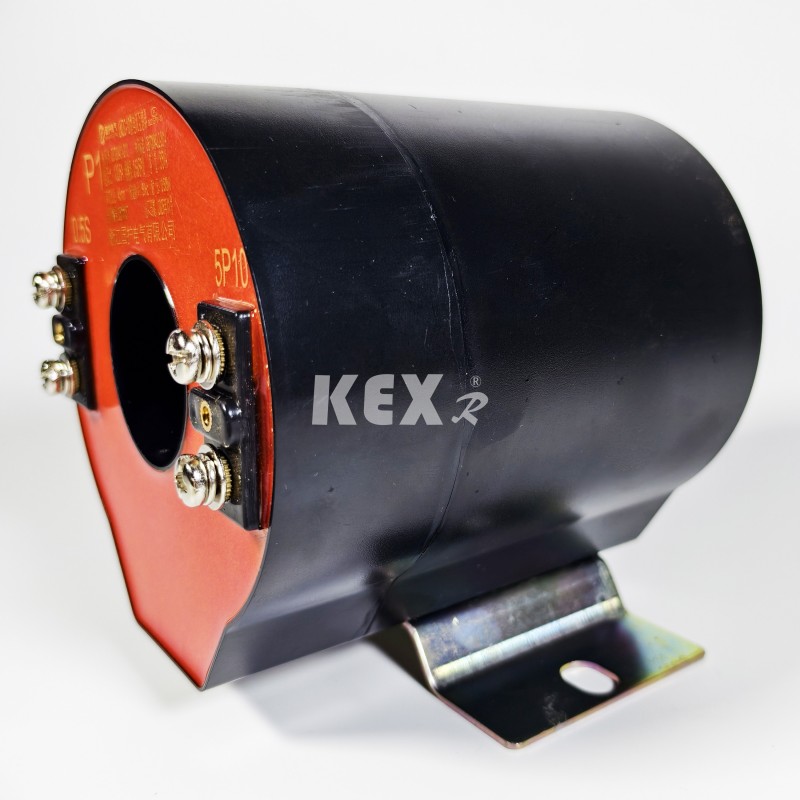

16. CT

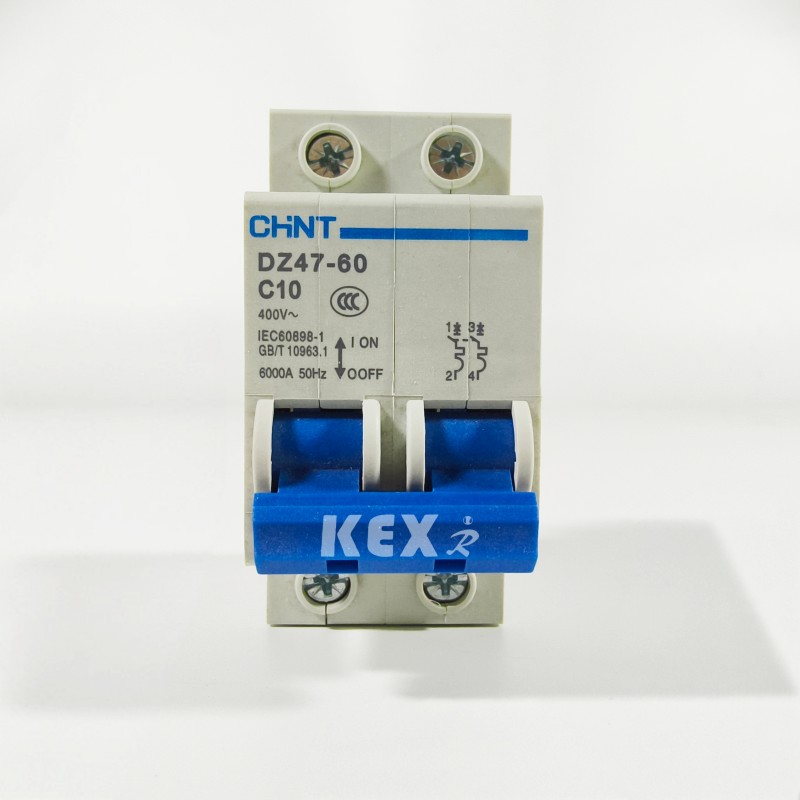

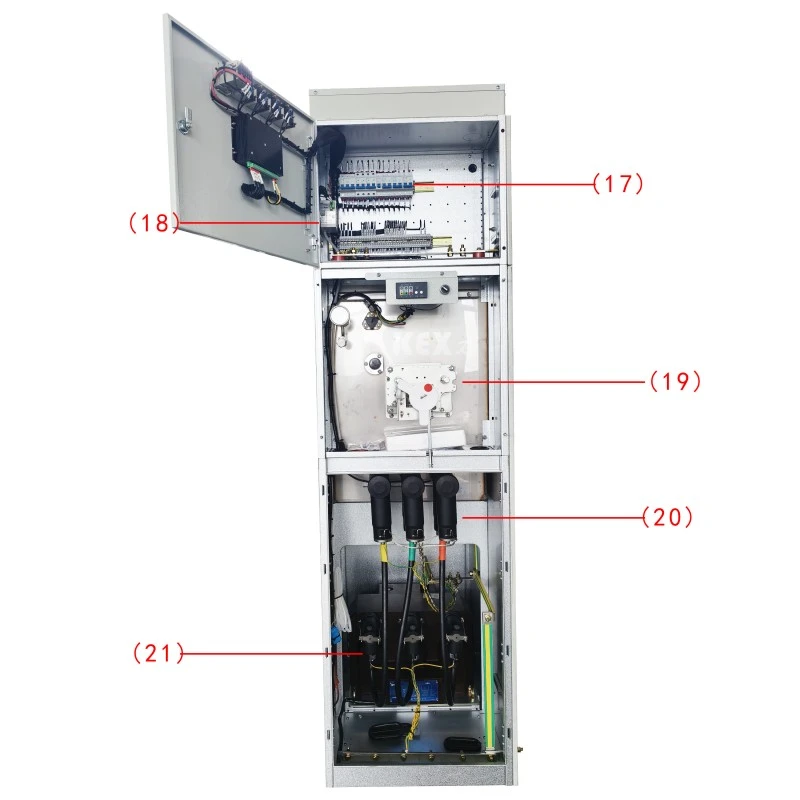

17.MCB

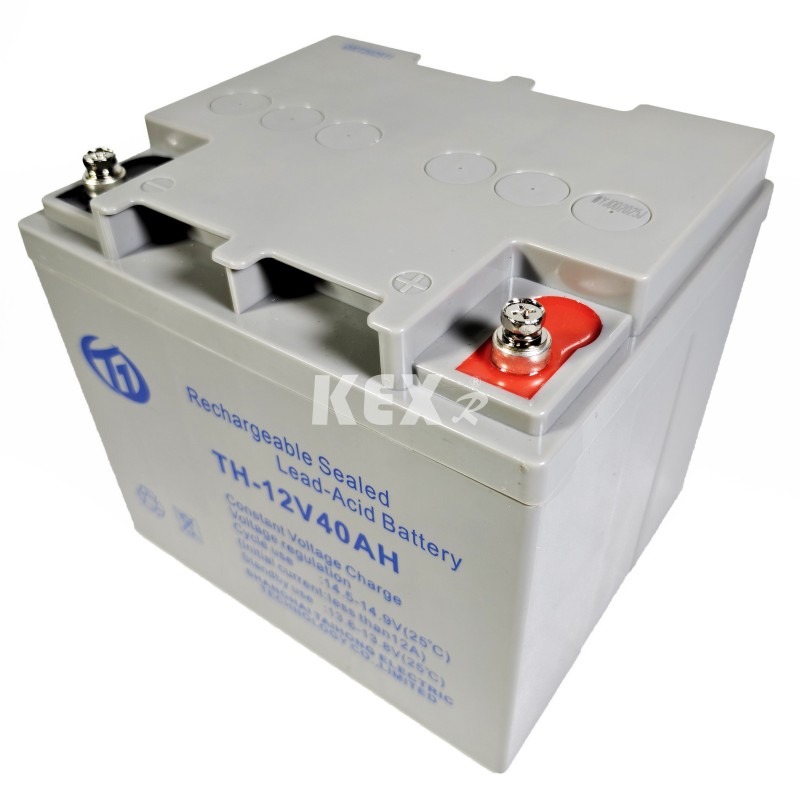

18.storage ဘက်ထရီ

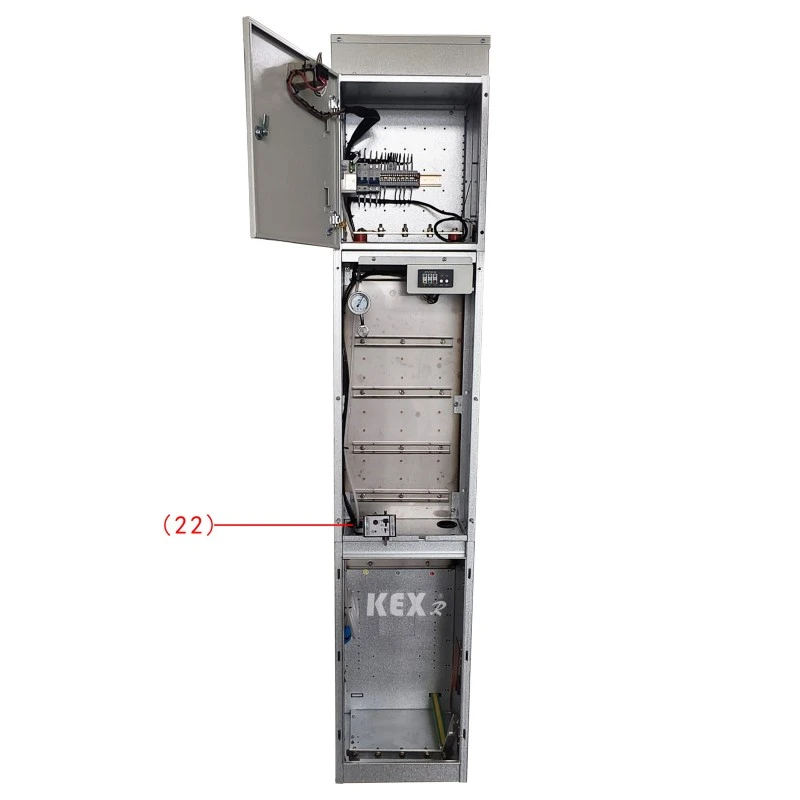

20. ကြိုးတပ်ပါ။

● အသုံးပြုမှုအခြေအနေများ

◆ အပူချိန် :-25~45 ℃

◆ နေ့စဥ်အပူချိန် 35 ℃

◆ IP ဒီဂရီ- အားသွင်းထားသော ကိုယ်ထည်တံဆိပ် IP67၊ ကက်ဘိနက်ခွံ IP4x ကို ပြောင်းပါ။

◆ပတ်ဝန်းကျင်သဟဇာတဖြစ်နိုင်သောဓာတ်ငွေ့လျှပ်ကာခလုတ်ဂီယာဗီဒို၏ပတ်ဝန်းကျင်လေထုသည် အဆိပ်သင့်လောင်ကျွမ်းနိုင်သောဓာတ်ငွေ့နှင့် ရေခိုးရေငွေ့များကြောင့် သိသိသာသာညစ်ညမ်းခြင်းမရှိသင့်ပါ။

◆ မကြာခဏ ပြင်းထန်သောတုန်ခါမှုနေရာမရှိပါ၊ ကြမ်းတမ်းသောအစိတ်အပိုင်းများအောက်ရှိ ကြမ်းတမ်းသောဒီဇိုင်းသည် လိုအပ်ချက်အမျိုးမျိုးနှင့် ကိုက်ညီပါသည်။

● စံနှုန်းများ

KXHB-12 အမျိုးအစား Environmental friendly gas insulate switchgear cabinet သည် အောက်ပါစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

◆ဗို့အားမြင့် switchgear နှင့် controlgear အတွက် GB/T 1022 စံနှုန်းများ၏ ဘုံနည်းပညာလိုအပ်ချက်များ။ ◆ GB/T39063640.5kV AC သတ္တုအလုံပိတ်ခလုတ်ခလုတ်နှင့် ထိန်းချုပ်ကိရိယာ။

◆ GB/T1985 ဗို့အားမြင့် AC သီးခြားခလုတ်နှင့် မြေပြင်ခလုတ်

◆ GB/T38043.6-40.5kV AC ဗို့အားမြင့် ဝန်ခလုတ်

◆ GB/T1984 ဗို့အားမြင့် AC ဆားကစ် ဘရိတ်ကာ

◆ ဘူးခွံကာကွယ်မှုအဆင့်၏ GB/T4208 IP ကုဒ်

◆ GB/T7354 တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအတိုင်းအတာ

◆ GB/T311.1 လျှပ်ကာပေါင်းစပ်ညှိနှိုင်းမှု အပိုင်း 1- အဓိပ္ပာယ်ဖွင့်ဆိုချက်၊ အခြေခံများနှင့် စည်းမျဉ်းများ

● ပတ်ဝန်းကျင်သဟဇာတဓာတ်ငွေ့ လျှပ်ကာ ခလုတ်ဂီယာ ဗီဒို၏ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်ဇယား

◆ Circuit breaker Cabinet

◆ ခလုတ်ခုံကို တင်ပါ။

● Cabinet ဖွဲ့စည်းမှုပုံစံ

○ အစီအစဉ် ၁

CL650mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶Load ခလုတ်

▶ ဘူတာရုံနှစ်ခုခွဲထုတ်ခလုတ်

▶ တိုက်ရိုက်ပြသမှုမီတာ

▶ Standard Busbar

▶ လည်ပတ်မှုလက်ကိုင်

▶ Busbar ကို ဆက်သွယ်ပါ။

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှုလျှပ်စစ်သံလိုက်သော့ခတ်ညွှန်ပြကိရိယာ

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ ဗို့အားနိမ့်အခန်းကို အဖမ်းအဆီးများကို အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံအမြင့်

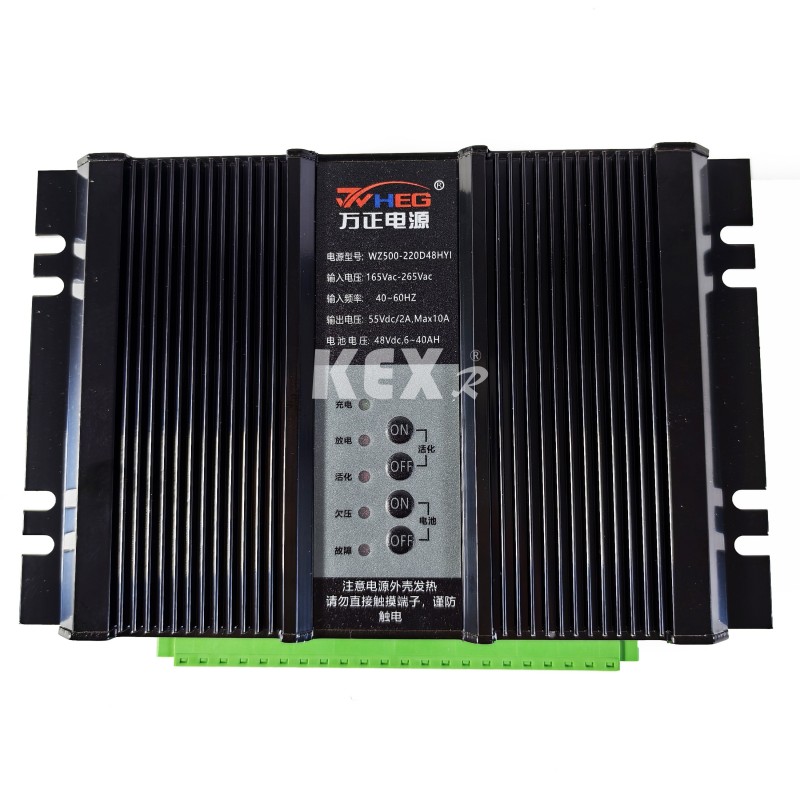

▶ Rectifier module

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်လျှပ်စီးကြောင်းဖမ်းကိရိယာတစ်ခုတွင် နှစ်ခု

▶DC ပါဝါထောက်ပံ့မှု (12h-24Ah) ညွှန်ပြကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ် ထိုင်ခုံကို မြှင့်တင်ခြင်း။

PTC 500mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶Load ခလုတ်

▶ ဘူတာရုံသုံးရုံ ချိတ်ဆက်ကိရိယာ တိုက်ရိုက်ပြသမှု ပုံမှန်ဘတ်စ်ကား လည်ပတ်မှု

▶ Voltage transformer ကို ကိုင်တွယ်ပါ။

▶PT ပေါင်းစပ်ပြွန်

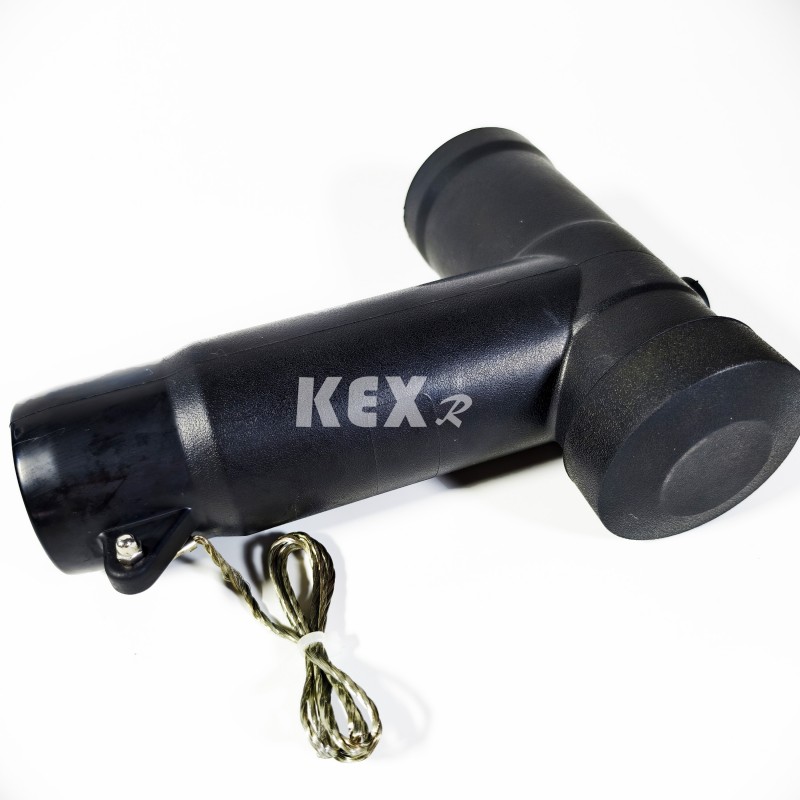

▶ တံတောင်ဆစ်ပလပ် (ကြိုးအပါအဝင်)

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှုလျှပ်စစ်သံလိုက်သော့ခတ်ညွှန်ပြကိရိယာ

▶ ဖမ်းသမား၏ စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုနှစ်ခုတွင် သုံးဦးသည် On-line monitoring ဖြစ်သည်။

▶ ဗို့အားနိမ့်ခန်း

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံ Rectifier module ကို မြှင့်တင်ခြင်း။

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ သော့ခတ်ကိရိယာတစ်ခုတွင် နှစ်လုံး

▶DC ပါဝါထောက်ပံ့မှု (12h-24Ah) ညွှန်ပြကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

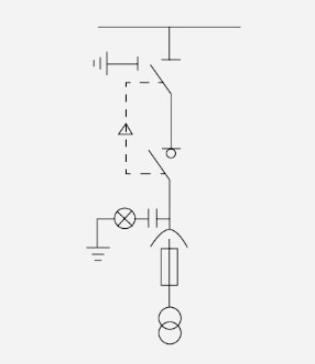

PTi500mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ ဘူတာရုံသုံးရပ် သီးခြားခလုတ်

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ ပုံမှန်ဘတ်စ်ကား

▶လည်ပတ်လက်ကိုင်

▶ ဗို့အားထရန်စဖော်မာ

▶PT ပေါင်းစပ်ပြွန်

▶ တံတောင်ဆစ်ပလပ် (ကြိုးအပါအဝင်)

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှုလျှပ်စစ်သံလိုက်သော့ခတ်ညွှန်ပြကိရိယာ

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ ဖမ်းဆီးသူအား အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶ ဗို့အားနိမ့်ခန်း

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံအမြင့်

▶ Rectifier module

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ဖမ်းကိရိယာတစ်ခုတွင် နှစ်ခု

▶DC ပါဝါထောက်ပံ့မှု (12h-24Ah) ညွှန်ပြကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

PT 500mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ ပုံမှန်ဘတ်စ်ကား

▶ ဗို့အားထရန်စဖော်မာ

▶PT ပေါင်းစပ်ပြွန်

▶ တံတောင်ဆစ်ပလပ် (ကြိုးအပါအဝင်)

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှုလျှပ်စစ်သံလိုက်သော့ခတ်ညွှန်ပြကိရိယာ

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ ဖမ်းဆီးသူအား အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶ ဗို့အားနိမ့်ခန်း

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံအမြင့်

▶ Rectifier module

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ဖမ်းကိရိယာတစ်ခုတွင် နှစ်ခု

▶DC ပါဝါထောက်ပံ့မှု (12h-24Ah) ညွှန်ပြကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

PTS500

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ ဗို့အားထရန်စဖော်မာ

▶PT ပေါင်းစပ်ပြွန်

▶ တံတောင်ဆစ်ပလပ် (ကြိုးအပါအဝင်)

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ မိုးကြိုးဖမ်းကိရိယာ

▶ ဖမ်းဆီးသူအား အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶DC ပါဝါထောက်ပံ့မှု (12h-24Ah)

▶ ဗို့အားနိမ့်ခန်း ညွှန်ပြကိရိယာ

▶ ဒစ်ဂျစ်တယ်ပြသမှုကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

M 650mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ ဘတ်စ်ကားအတို

▶ ကားဂိတ်သို့ ပို့ဆောင်ပေးခြင်း

▶ ဗို့အားထရန်စဖော်မာ

▶PT ပေါင်းစပ်ပြွန်ဆေးရည်ကန်

▶ ဗို့အားထရန်စဖော်မာ

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ ဗို့အားနိမ့်ခန်း ညွှန်ပြကိရိယာ

▶ ဒစ်ဂျစ်တယ်ပြသမှုကိရိယာ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

▶ အပူချိန်နှင့် စိုထိုင်းဆ ထိန်းချုပ်ကိရိယာ

မှတ်ချက်- အပြုသဘောဆောင်သော သီးခြားခွဲထုတ်ခလုတ်ကို PT မတိုင်မီ ပေါင်းထည့်ပါက၊ ကက်ဘိနက်၏အကျယ်ကို 1000 မီလီမီတာသို့ ပြောင်းသင့်ပြီး အခြားအတိုင်းအတာများကို မပြောင်းလဲပါ။

○ အစီအစဉ် ၂

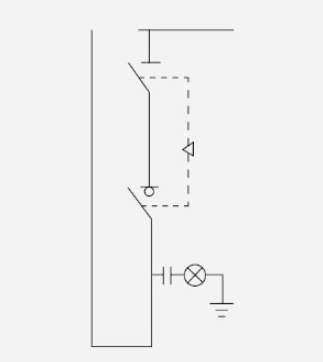

C 420mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ ဘူတာရုံသုံးရပ် သီးခြားခလုတ်

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ ပုံမှန်ဘတ်စ်ကား

▶လည်ပတ်လက်ကိုင်

▶Load ခလုတ်

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား လျှပ်စီးကြောင်းဖမ်းကိရိယာ

▶ အလုံးစုံအာမခံ

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှု လျှပ်စစ်သံလိုက်လော့ခ်

▶ Zero sequence transformer

▶ အမှားအယွင်းညွှန်ပြချက် (အပူချိန်တိုင်းတာမှုနှင့်အတူ) ညွှန်ပြကိရိယာ ▶ ဖမ်းကိရိယာ၏အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံအမြင့်

▶ Rectifier module

▶ core လက်ရှိထရန်စဖော်မာမှတဆင့်

▶ အမှားအယွင်း ညွှန်ပြချက် EKL-4

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုနှစ်ခု

▶ အဝင်လိုင်း မြေစိုက်လော့ခ်ချသည့် ကိရိယာ

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ Cable ဆက်စပ်ပစ္စည်းများ

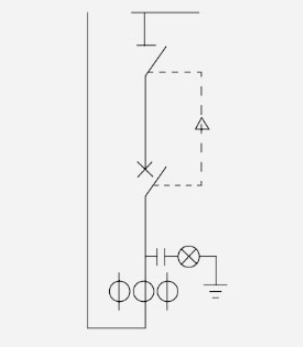

V 420mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ အနေအထား disconnector ၃ ခု

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ စံကားဘား

▶ လည်ပတ်မှုလက်ကိုင်

▶ ဆားကစ်ဖြတ်ကိရိယာ

▶CT

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ Dodge ကိရိယာ

▶ အလုံးစုံအာမခံ

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶DC ပါဝါထောက်ပံ့မှု လျှပ်စစ်သံလိုက်လော့ခ်

▶ Zero sequence transformer

▶ မှားယွင်းသောညွှန်ပြချက် (အပူချိန်တိုင်းတာမှုနှင့်အတူ) ညွှန်ပြကိရိယာ

▶ ဖမ်းဆီးသူအား အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶ Passive ကာကွယ်မှု

▶ ထိုင်ခုံအမြင့်

▶ Rectifier module

▶ core လက်ရှိထရန်စဖော်မာမှတဆင့်

▶ အမှားအယွင်းအချက်ပြ EKL-4 ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုနှစ်ခု

▶ အဝင်လိုင်း မြေစိုက်လော့ခ်ချသည့် ကိရိယာ

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ Cable ဆက်စပ်ပစ္စည်းများ

V 650mm

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ ဘူတာရုံနှစ်ခု အထီးကျန်ခလုတ်

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ ပုံမှန်ဘတ်စ်ကား

▶လည်ပတ်နေသောဆားကစ်ဘရိတ်ကာ

▶ လက်ရှိ ထရန်စဖော်မာ

▶ ဘတ်စ်ကားချိတ်ဆက်ခြင်း။

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

▶ အလုံးစုံအာမခံ

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုနှစ်ခု

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶DC ပါဝါထောက်ပံ့ရေး ညွှန်ပြကိရိယာ

▶ ဒစ်ဂျစ်တယ်ပြသမှုတူရိယာ

▶ ထိုင်ခုံအမြင့်

▶ Passive protection rectifier module

▶ လျှပ်စစ်သံလိုက်လော့ခ်

○ အစီအစဉ် ၃

DI 420 မီလီမီတာ

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ စံကားဘား

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ ကေဘယ်ဆက်စပ်ပစ္စည်းဖမ်းကိရိယာ

▶ ဖမ်းဆီးသူအား အွန်လိုင်းတွင် စောင့်ကြည့်ခြင်း။

▶မှားယွင်းမှုညွှန်ပြချက် EKL-4 ချို့ယွင်းမှုညွှန်ပြချက် (အပူချိန်တိုင်းတာမှုနှင့်အတူ) ▶ လျှပ်စစ်သံလိုက်လော့ခ်

▶ ထိုင်ခုံအမြင့်

DI 420 မီလီမီတာ

◆အခြေခံဆက်စပ်ပစ္စည်းများ

▶ အားသွင်းထားသော မျက်နှာပြင်

▶ စံကားဘား

▶ လည်ပတ်မှုလက်ကိုင်

▶ အနေအထား disconnector ၂ ခု

◇ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ

▶ ဗို့အားနိမ့်ခန်း

▶ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုနှစ်ခု

▶ စက်ပိုင်းဆိုင်ရာ နှစ်ခုတွင် သုံးခု ချိတ်ဆက်ခြင်း။

▶ လျှပ်စစ်သံလိုက် သော့ခတ်ထားသော ထိုင်ခုံ

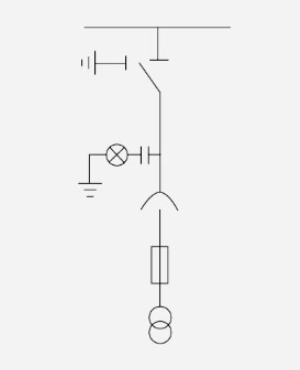

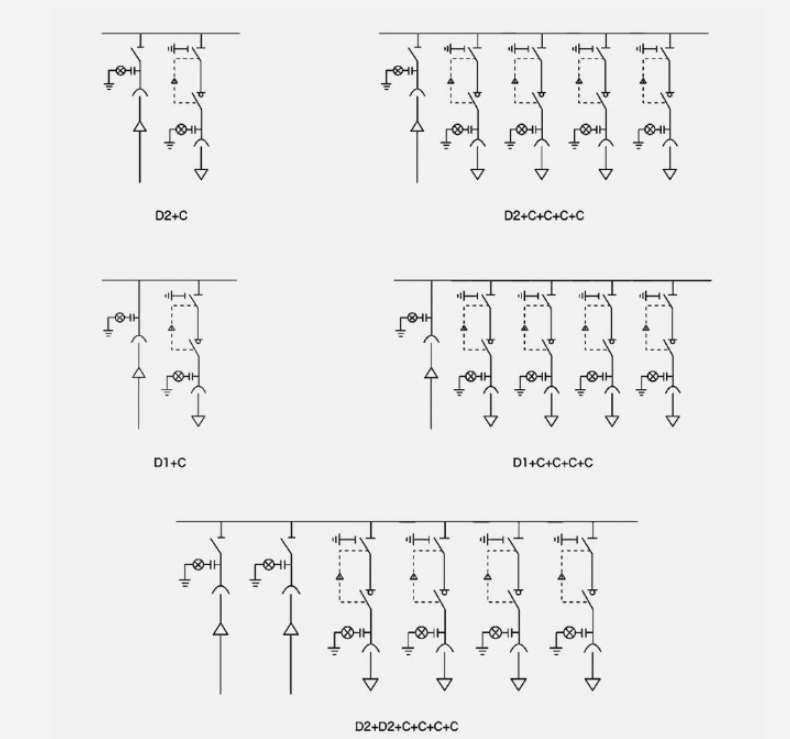

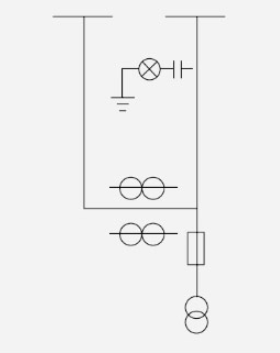

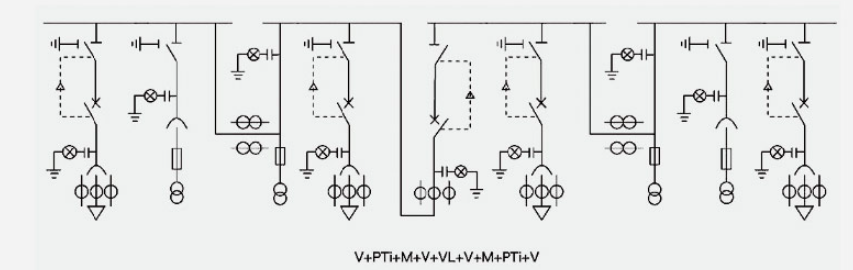

● ရိုးရိုးအစီအစဥ် ပေါင်းစပ်မှု ၁

မှတ်ချက်- အထက်ဖော်ပြပါ ပုံမှန်ပေါင်းစပ်ရည်ညွှန်းမှုအစီအစဉ်ကို အသုံးပြုသူများ၏လိုအပ်ချက်အရ နည်းလမ်းအမျိုးမျိုးဖြင့် ပေါင်းစပ်နိုင်ပါသည်။

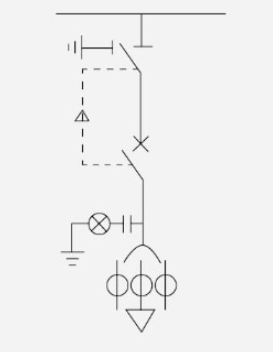

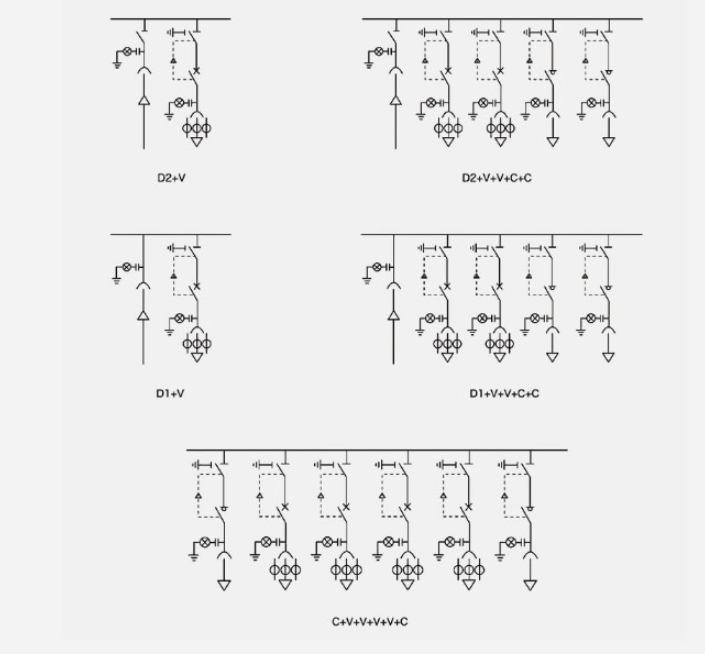

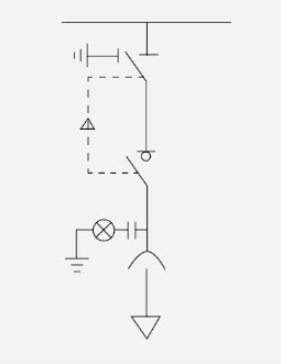

ရိုးရိုးအစီအစဥ် ၂

မှတ်ချက်- အထက်ဖော်ပြပါ ပုံမှန်ပေါင်းစပ်ရည်ညွှန်းမှုအစီအစဉ်ကို အသုံးပြုသူများ၏လိုအပ်ချက်အရ နည်းလမ်းအမျိုးမျိုးဖြင့် ပေါင်းစပ်နိုင်ပါသည်။

ATS အမျိုးအစားခွဲခြင်းအစီအစဉ်

● လည်ပတ်မှုလမ်းညွှန်ချက်များကို ပြောင်းပါ။

အနေအထား၊ အနေအထားနှင့် အပြန်အလှန်ချိတ်ဆက်ပါ။

လည်ပတ်မှုအဆင့်များ

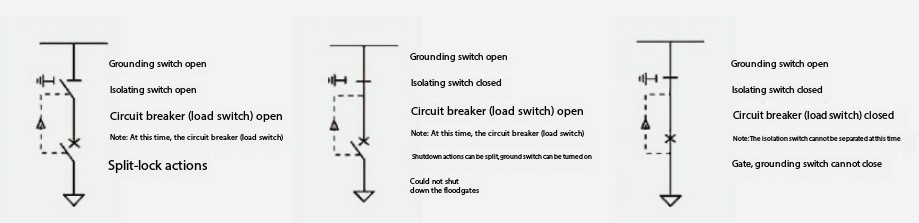

ပါဝါပို့လွှတ်ခြင်း： အထက်နှင့်အောက်တံခါးများကို circuit breaker (load switch) ဖြင့် ဆိုင်းငံ့ထားပြီး → isolating switch နှင့် grounding switch → circuit breaker (load switch) ဖြင့် power transmission ပြီးပါပြီ။

ပါဝါဖြတ်တောက်ခြင်း：ဘရိတ်(Load switch) → disconnector → earthing switch → breaker (load switch) သည် unloaded (ပွင့်သွားသည်) နှင့် တံခါးသည် မှောင်နေပါသည်။

● တပ်ဆင်ခြင်း ညွှန်ကြားချက်များ

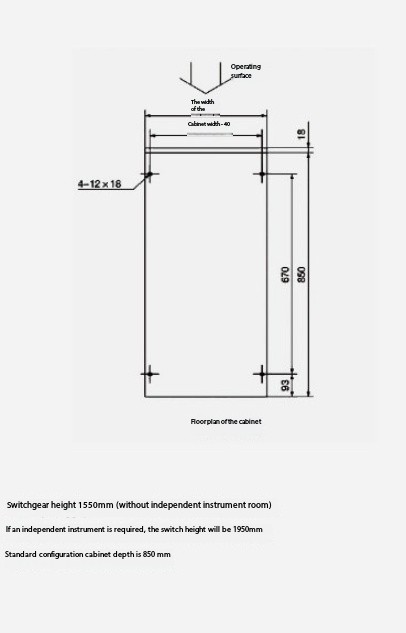

◆ဖောင်ဒေးရှင်းနှင့် အလုံးစုံအတိုင်းအတာ

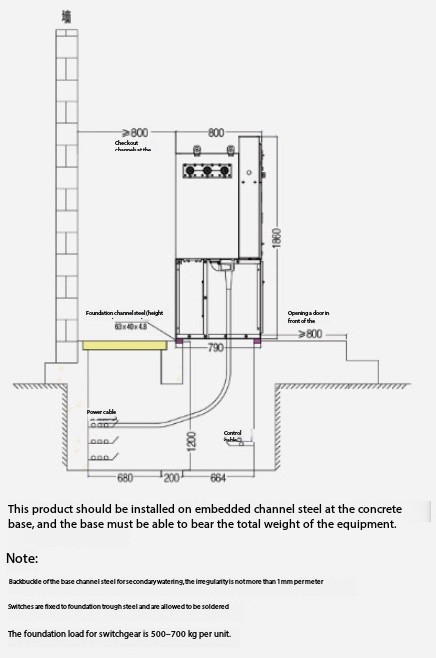

◆Cabinet နှင့် အလုံးစုံတပ်ဆင်မှုအတိုင်းအတာ
