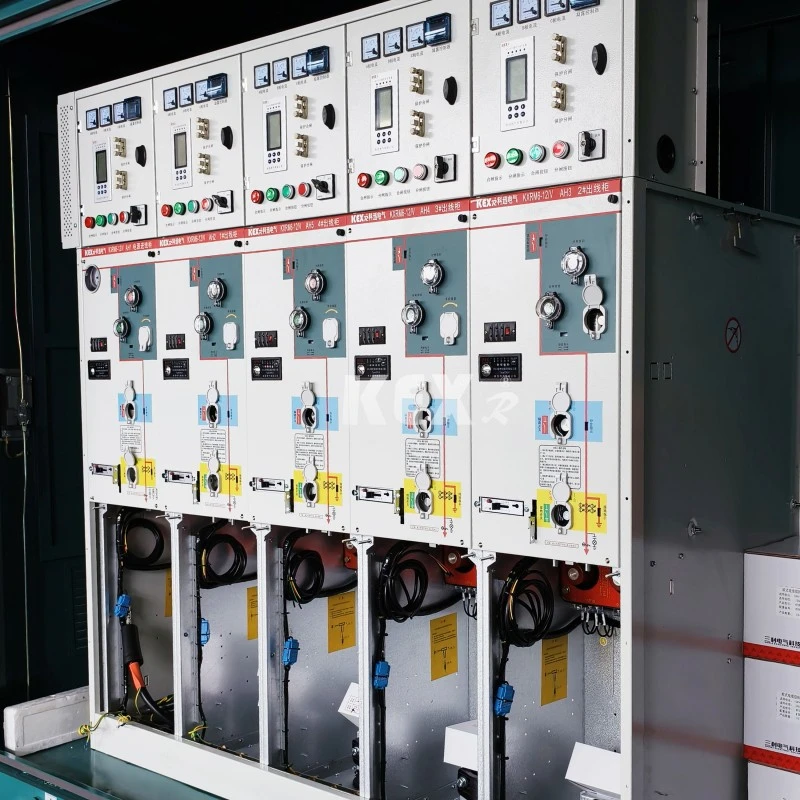

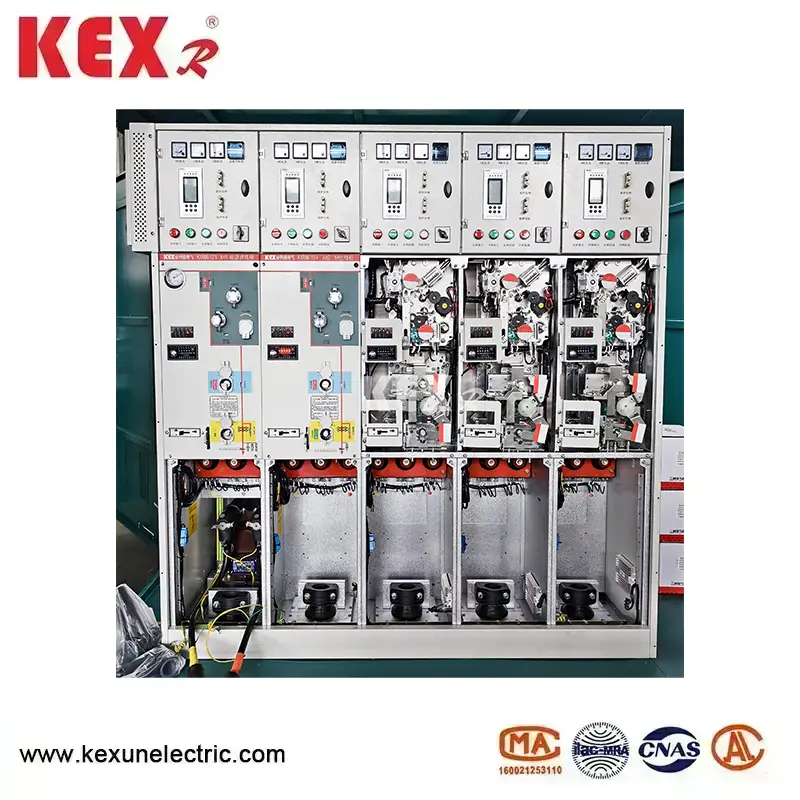

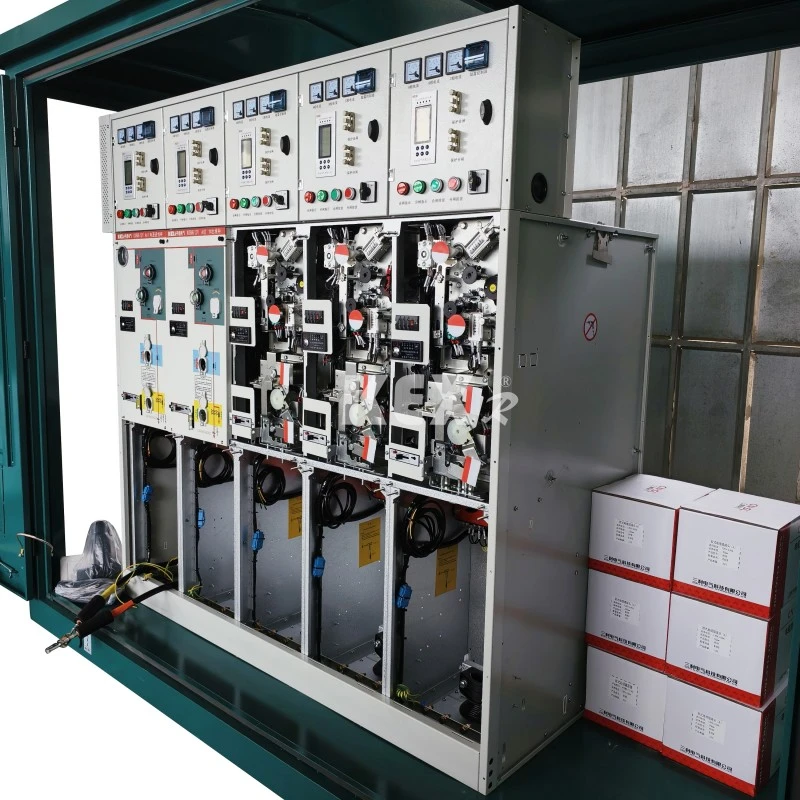

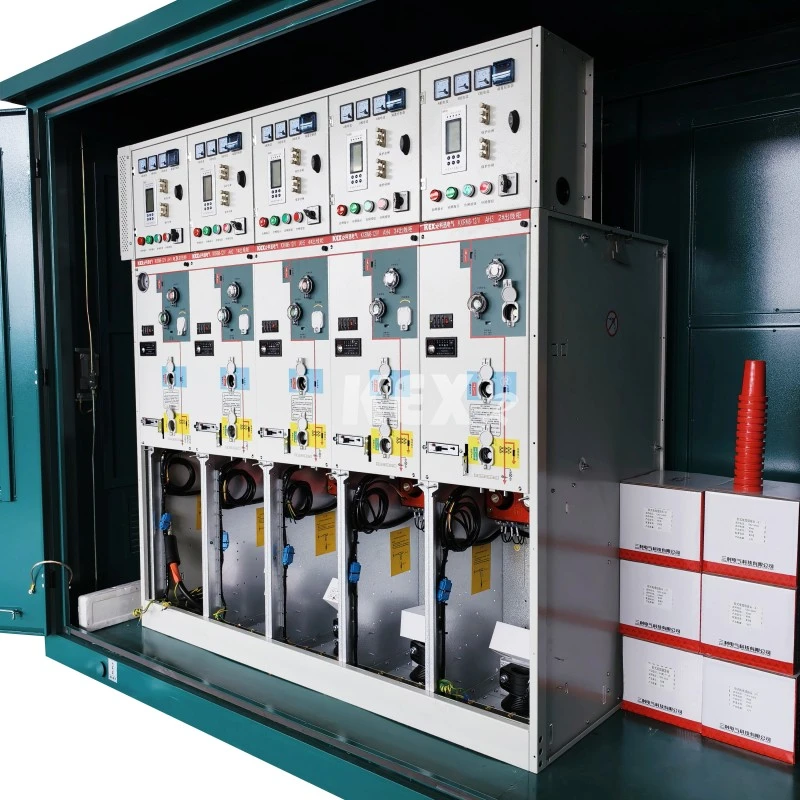

ပေါင်းစပ်ထားသော GIS Cabinet အမျိုးအစား

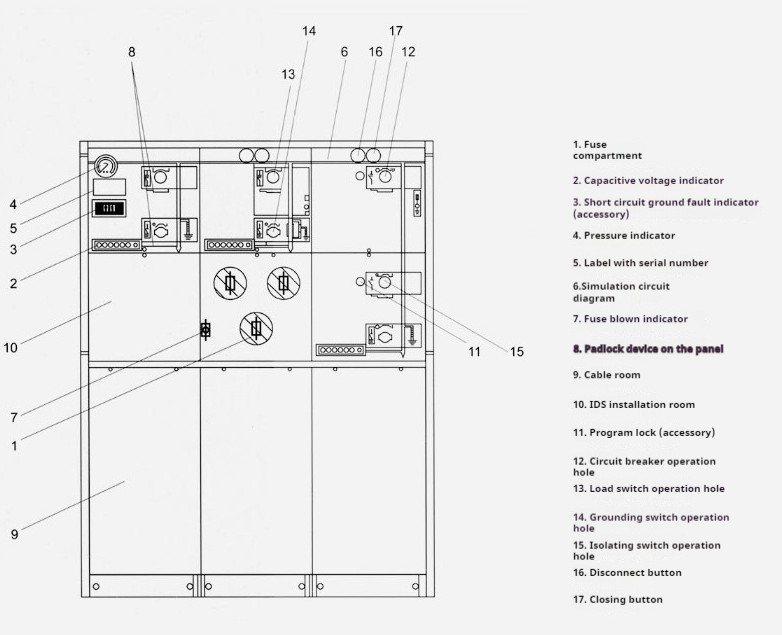

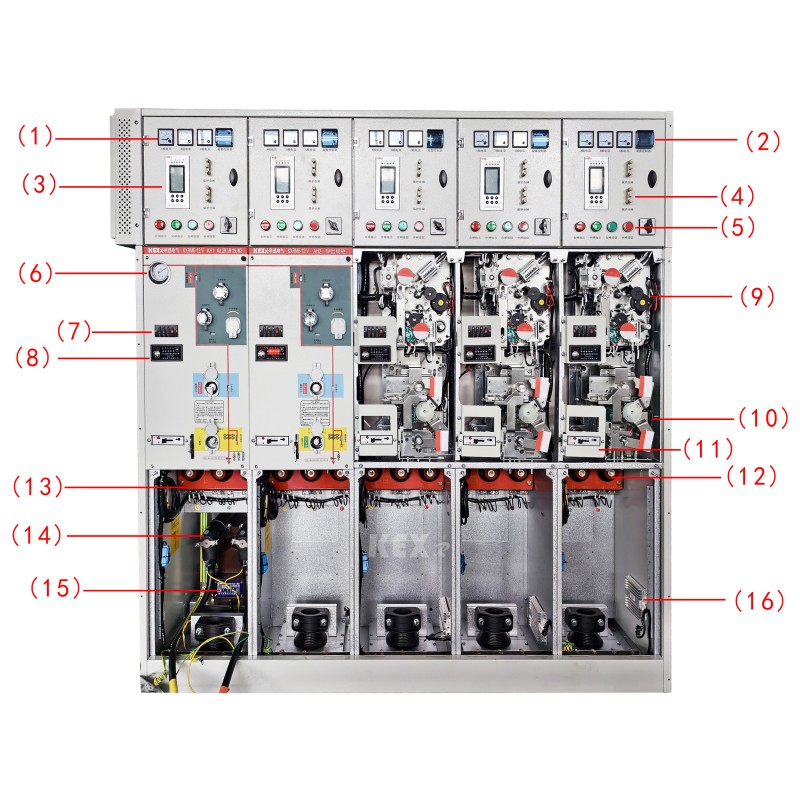

● အစိတ်အပိုင်းများ

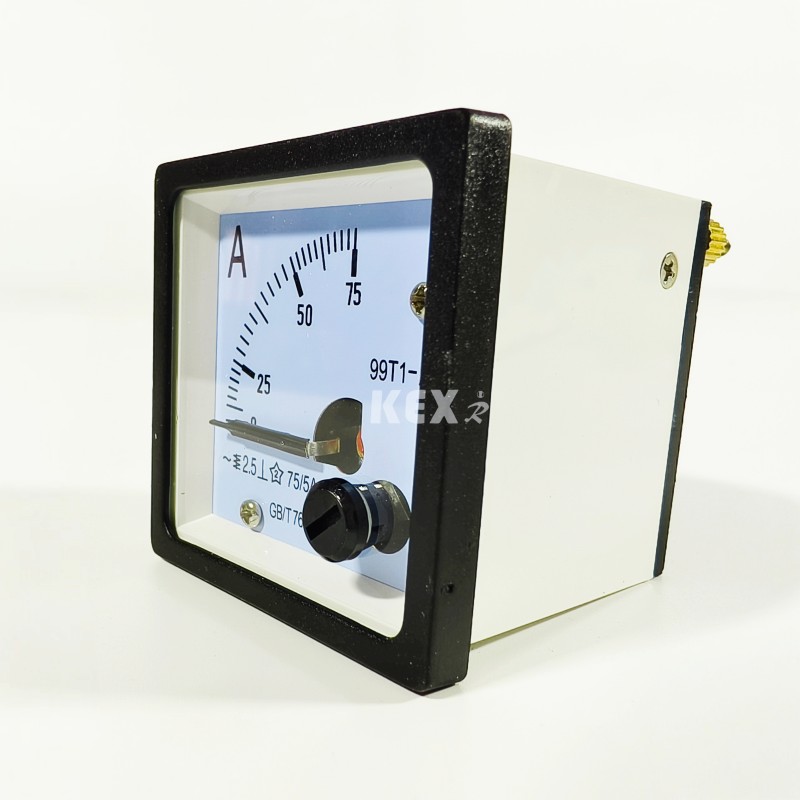

1.Ammeter

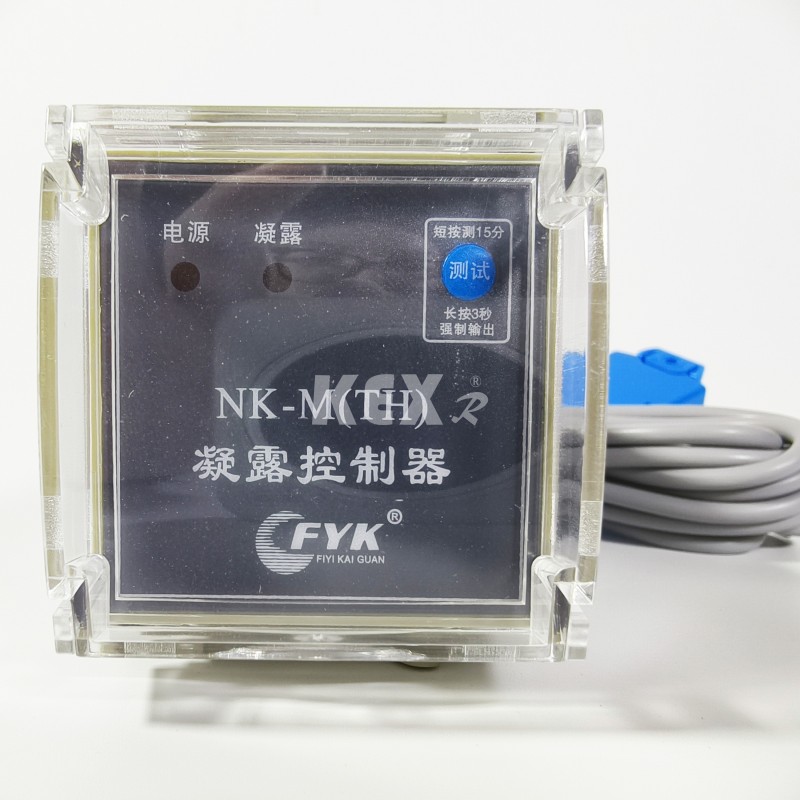

2.Condensation ထိန်းချုပ်ကိရိယာ

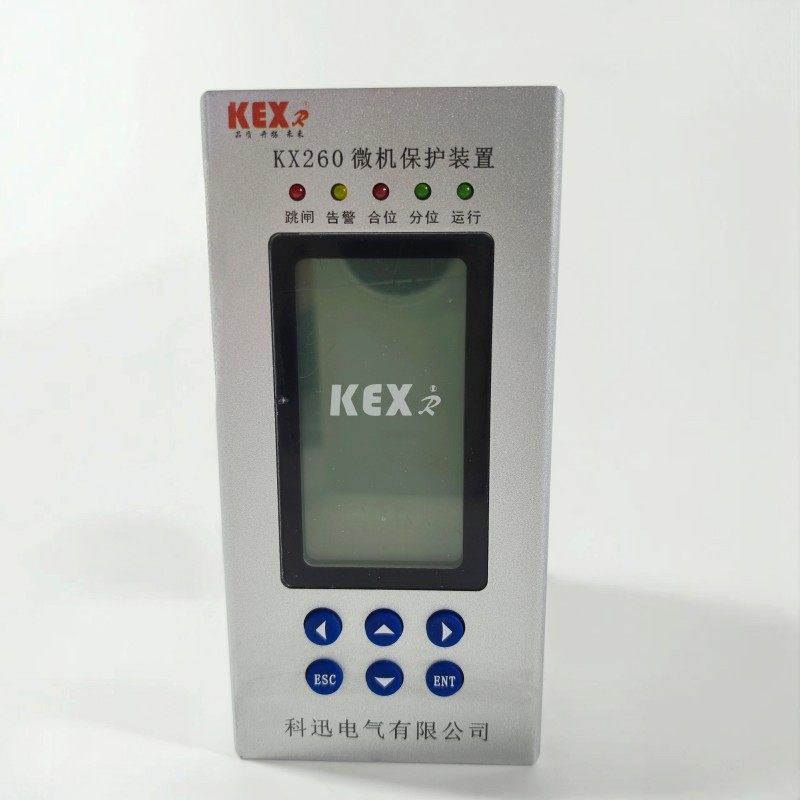

3.Microcomputer အကာအကွယ် ကိရိယာ

6 .Barometer

7. အားသွင်းပြသမှု

 8. ။ အမှားညွှန်ပြချက်

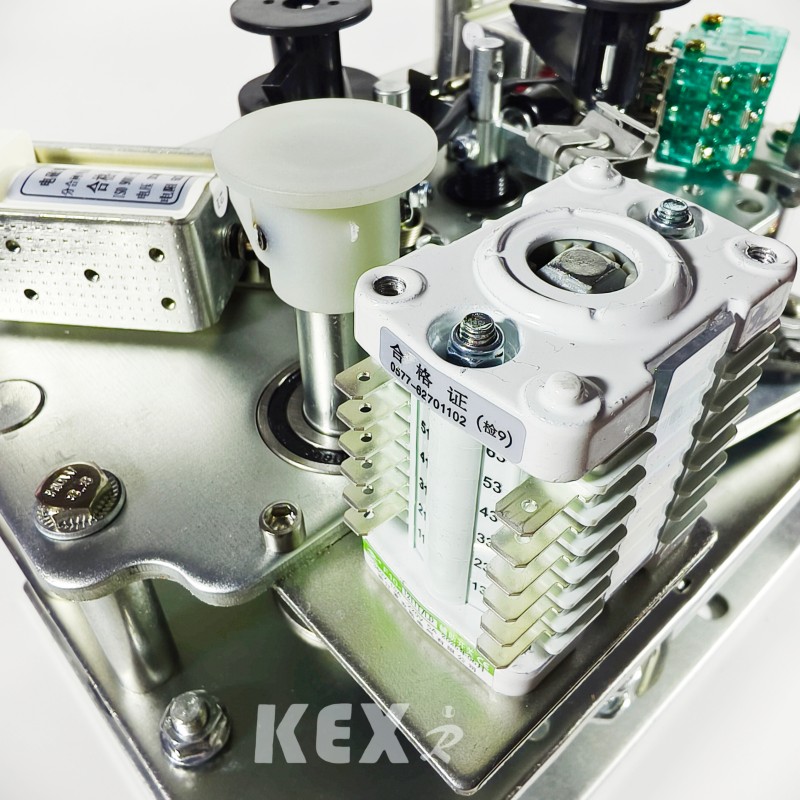

၉။ လျှပ်စစ်လည်ပတ်မှု ယန္တရား

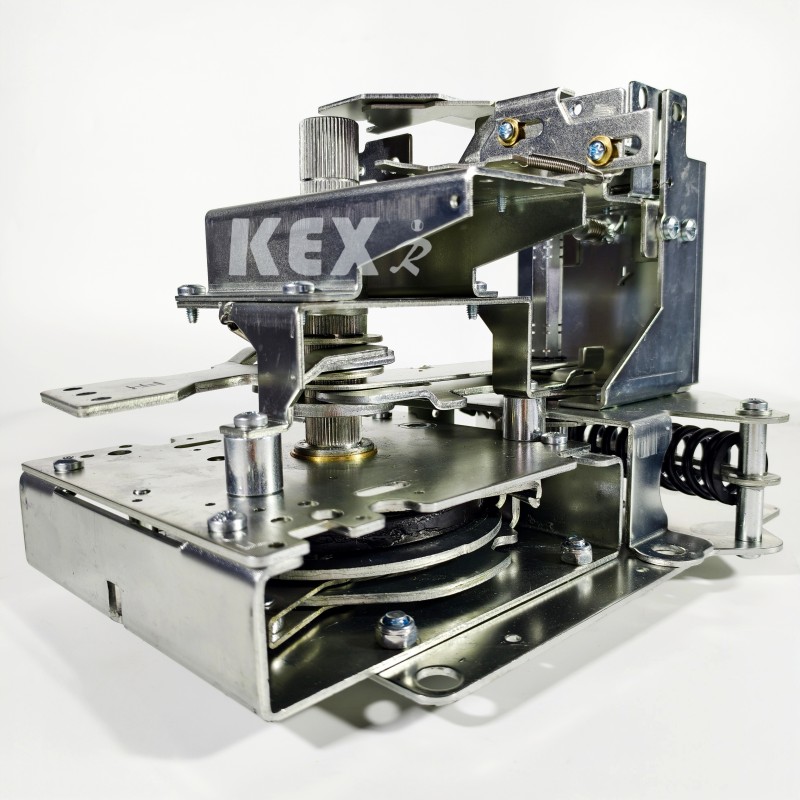

10. Manual လည်ပတ်မှု ယန္တရား

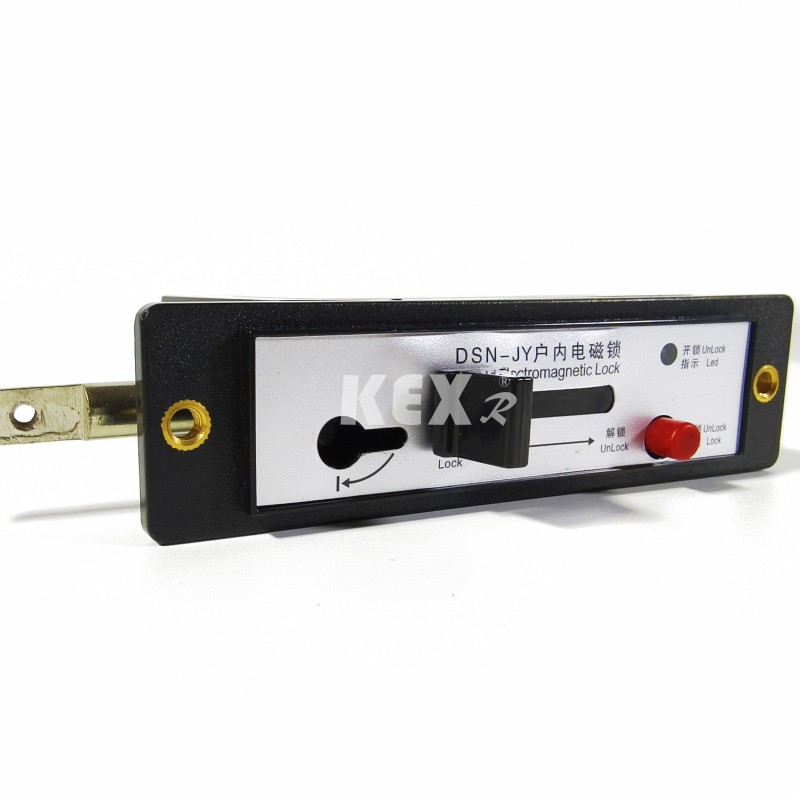

11. လျှပ်စစ်သံလိုက်လော့ခ်

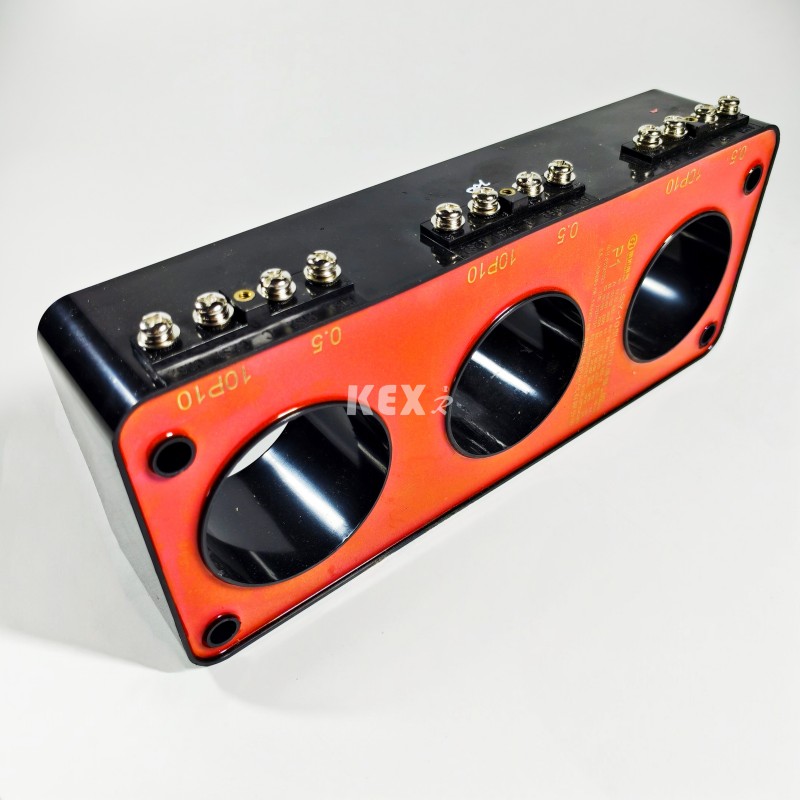

၁၂~၁၃။ လက်ရှိထရန်စဖော်မာ

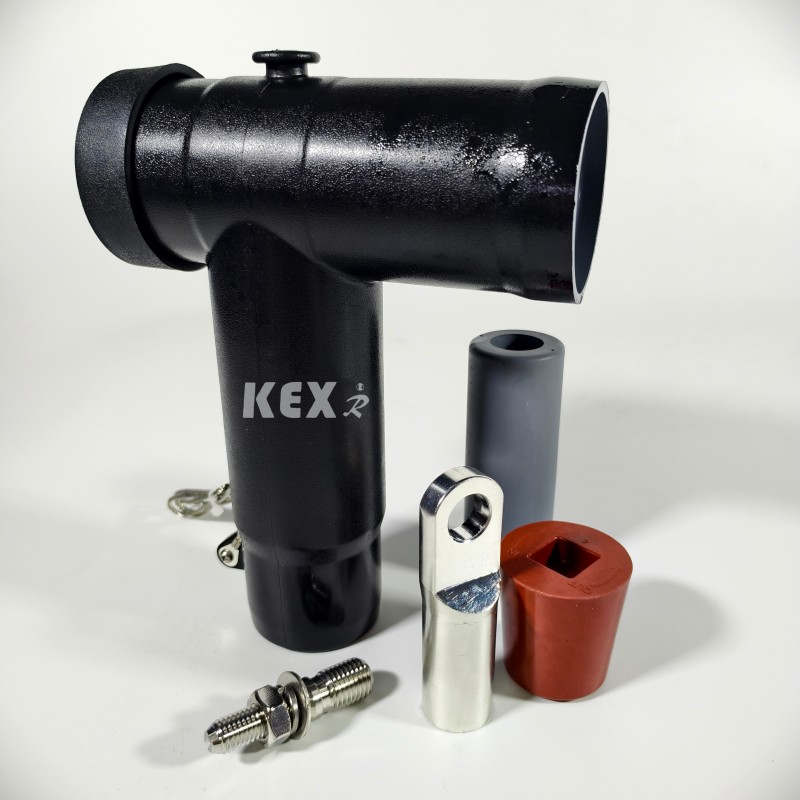

14.Cable plug

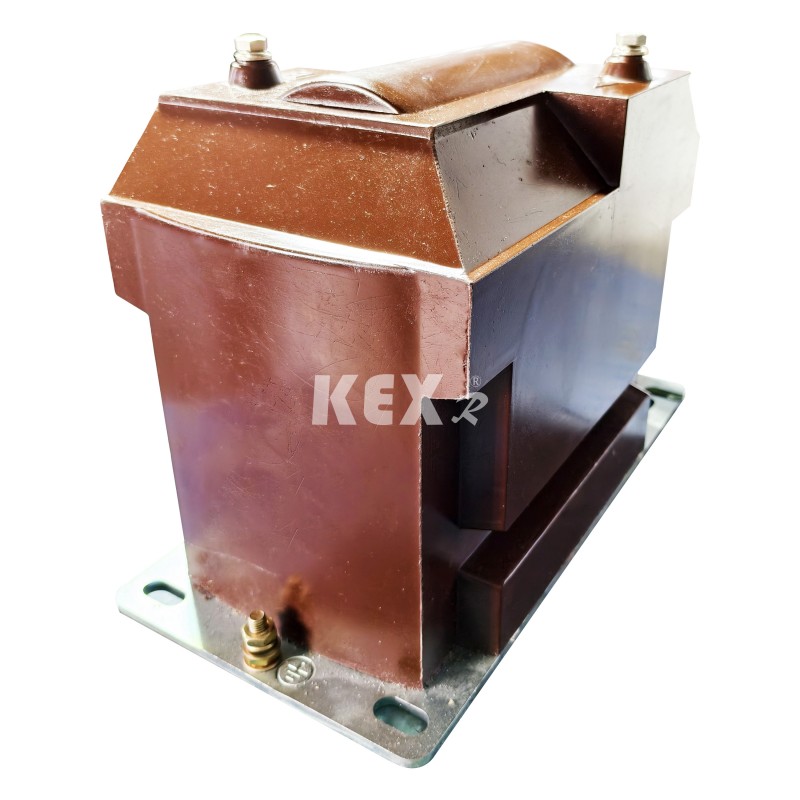

15.Voltage ထရန်စဖော်မာ

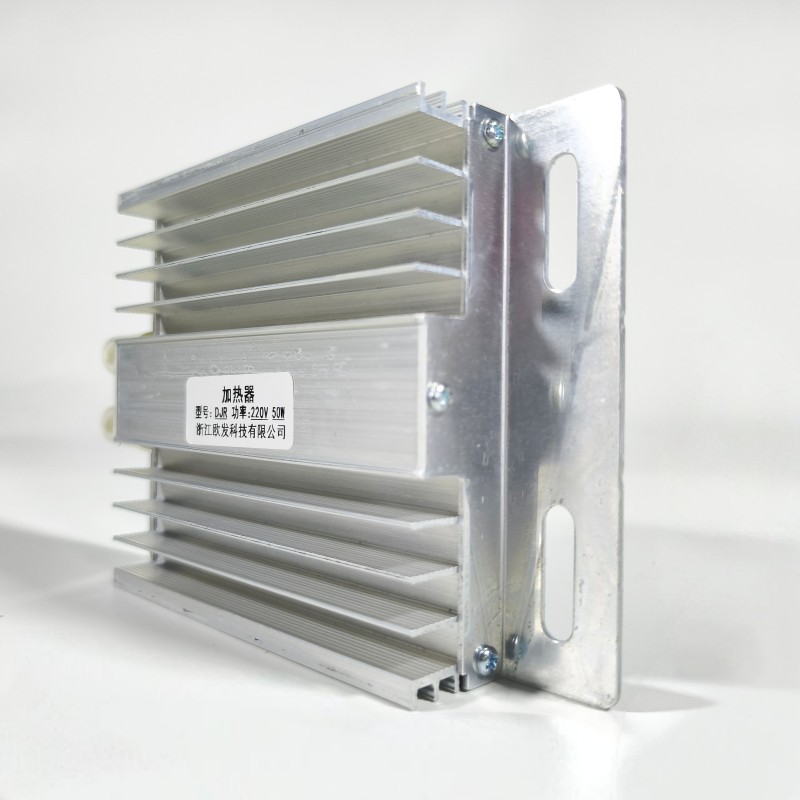

16 .Aluminum အလွိုင်းအပူပန်းကန်

● အခြေအနေများကို အသုံးပြုခြင်း။

KXRM6-12 ပေါင်းစပ်အမျိုးအစား GIS Cabinet သည် မြင့်မားသောအပူချိန် (+40℃~-40℃)၊ စိုထိုင်းဆ၊ ဖုန်မှုန့်၊ ဆားညစ်ညမ်းမှု၊ မိုင်းများ၊ အမြင့်ပေ (1000 မီတာ) နှင့် အခြားပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။ ရေတွင် 24 နာရီအတွင်း ရေတိုနှစ်မြှုပ်ခြင်းသည် အသုံးပြုမှုကို မထိခိုက်စေပါ။ မှတ်ချက်- အမြင့်ပေ ပိုမြင့်ပါက၊ သတ်မှတ်ထားသော အမြင့်ပေကို ညွှန်ပြပါ။

● စံနှုန်းများ

KXRM6-12 ပေါင်းစပ်အမျိုးအစား GIS Cabinet အောက်ပါစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

IEC60056၊IEC60298၊IEC60129၊IEC60420၊IEC60265၊IEC60694 စသည်တို့...

GB3804၊ GB3906၊ GB11022 စသည်တို့...

● အဓိကအားသာချက်များ

◆ KXRM 6-12 ပေါင်းစပ်အမျိုးအစား GIS Cabinet တွင် SF6 ဓာတ်ငွေ့ကို arc extinguishing နှင့် insulating ကြားခံအဖြစ် အသုံးပြုသည်။

◆ ခလုတ်ခုံအား အပြည့်အ၀ အလုံပိတ်ထားပြီး လျှပ်ကာ၊ Busbars များ၊ switches များနှင့် live အစိတ်အပိုင်းများကို stainless steel shell တွင် လုံး၀ ဖုံးအုပ်ထားသည်။

◆ အပေါက်တွင် 1.4bar SF6 ဓာတ်ငွေ့ဖြင့် ပြည့်နေပြီး ကာကွယ်မှုအဆင့်သည် IP67 သို့ ရောက်ရှိသည်- ရေတိုရေနှစ်မြှုပ်ခြင်းကဲ့သို့သော ပြင်းထန်သောကိစ္စများတွင်ပင် ခလုတ်၏ပုံမှန်လည်ပတ်မှုကို သေချာစေသည့် ခလုတ်ကိရိယာတစ်ခုလုံးသည် ပြင်ပပတ်ဝန်းကျင်အခြေအနေများကြောင့် လုံးဝထိခိုက်မှုမရှိပါ၊ ၎င်းသည် ရေတိုရေနှစ်မြှုပ်ခြင်းကဲ့သို့သော ပြင်းထန်သောကိစ္စများတွင်ပင်၊ ထုတ်ကုန်သည် ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ပါသည်။

◆ ခလုတ်ခုံတွင် လူသားများ၏ လွဲမှားမှုကြောင့် ဖြစ်ရသည့် ဝန်ထမ်းနှင့် စက်ကိရိယာများ၏ လည်ပတ်မှု ချို့ယွင်းမှုကို အပြီးအပိုင် ဖယ်ရှားပေးသည့် ပြီးပြည့်စုံသော "ငါးတားဆီးမှု" ကြားခံကိရိယာတစ်ခု ရှိသည်။

 ◆ ခလုတ်ပုံးများအားလုံးတွင် ပြင်းထန်သောကိစ္စများတွင်ပင် အော်ပရေတာများ၏ ကိုယ်ရေးကိုယ်တာဘေးကင်းမှုကို သေချာစေနိုင်သည့် ယုံကြည်စိတ်ချရသော ဖိအားသက်သာသည့်လမ်းကြောင်းများရှိသည်။

 ◆ Cabinet ကို ပုံသေယူနစ်ပေါင်းစပ်မှုနှင့် တိုးချဲ့နိုင်သော ယူနစ်ပေါင်းစပ်မှုအဖြစ် ပိုင်းခြားထားသည်။

◆ Cabinet သည် အများအားဖြင့် အရှေ့မှအဝင်/အထွက်ဖြစ်ပြီး၊ မတူညီသောတပ်ဆင်မှုအနေအထားအရ ဘေးဘက်မှလည်း ထပ်တိုးနိုင်သည် သို့မဟုတ် တိုးချဲ့နိုင်သည်။

◆ ကက်ဘိနက်အရွယ်အစားသည် တပ်ဆင်ရန် အဆင်ပြေပြီး နေရာကျဉ်းမြောင်းပြီး ပတ်ဝန်းကျင်အခြေအနေ မကောင်းသောနေရာများအတွက် သင့်လျော်သည်။

◆ Cabinet တွင် အသုံးပြုသူများ၏ မတူညီသောလိုအပ်ချက်များအလိုက် လျှပ်စစ်၊ အဝေးထိန်းခလုတ်နှင့် စောင့်ကြည့်ကိရိယာများ တပ်ဆင်ထားနိုင်သည်။

● အဓိကအားဖြင့် နည်းပညာဆိုင်ရာ ဘောင်များဇယား

မှတ်ချက်¹: Fuse ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းပေါ်တွင် မူတည်သည်။

မှတ်ချက်²: မြင့်မားသောဗို့အား fuse ပေါ်တွင်မူတည်သည်။

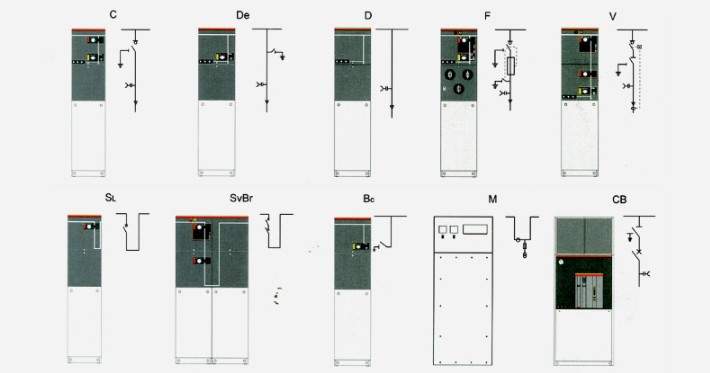

● ပေါင်းစပ်အမျိုးအစား GIS Cabinet ၏ မော်ဂျူးတစ်ခုစီတွင် အောက်ပါဖွဲ့စည်းပုံများ ရှိသည်။

▶D ကက်ဘိနက်ဖွဲ့စည်းမှုပုံစံ စံဖွဲ့စည်းပုံနှင့် လက္ခဏာများ အတွက် "Grounding Knife မပါဘဲ Cable Connection Module" ကို ကြည့်ပါ။

▶ C ကက်ဘိနက်၏ဖွဲ့စည်းပုံသည် ပုံမှန်ဖွဲ့စည်းပုံနှင့် ဝိသေသလက္ခဏာများအတွက် "Load Switch Module" ကိုကြည့်ပါ။

▶F ကက်ဘိနက်ဖွဲ့စည်းမှုပုံစံ စံဖွဲ့စည်းပုံနှင့် ဝိသေသလက္ခဏာများအတွက် "ဖုန်စုပ်စက်ခလုတ်" ကို ကြည့်ပါ။

 KX-RM6 ပေါင်းစပ်အမျိုးအစား GIS Cabinet စံနှုန်းပေါင်းစပ်မှုသည် အောက်ပါပုံစံများကို ပေးစွမ်းနိုင်သည်

▶ အဝင် bushing ၏ capacitive ဗို့အားညွှန်ပြချက်

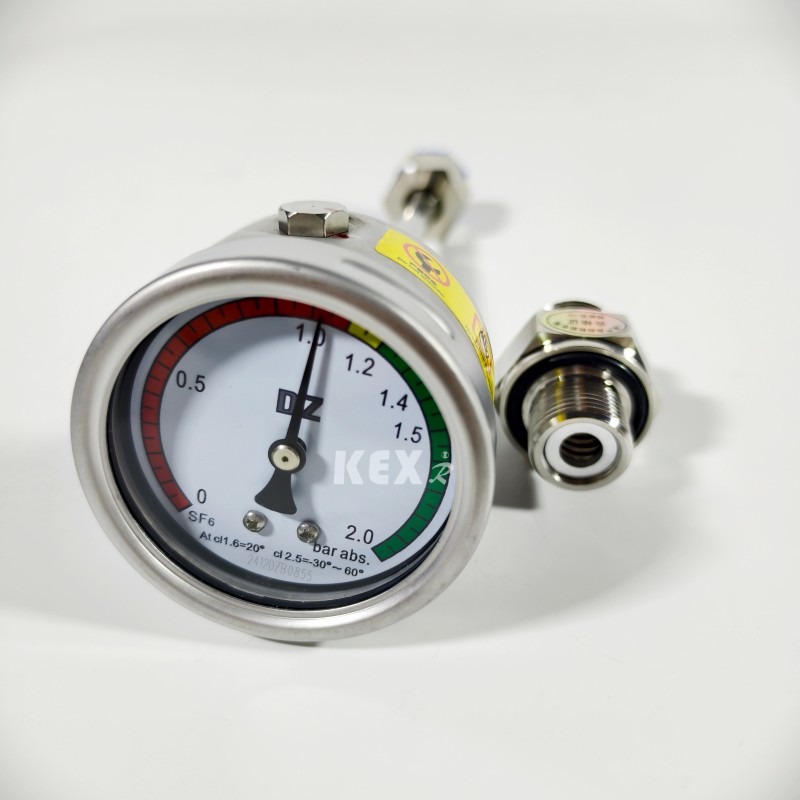

▶ လေခန်းတစ်ခုစီတွင် SF6 သိပ်သည်းဆကို စောင့်ကြည့်ရန်အတွက် ဖိအားတိုင်းကိရိယာတစ်ခု တပ်ဆင်ထားသည်။

▶ လှေကားထစ်

▶လည်ပတ်လက်ကိုင်

ဥပမာ-

□ Load switch Module C

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် ဝန်ဆောင်မှုများ

▶630a ဘတ်စ်ဘား

▶ ဘူတာရုံသုံးရုံဝန်/မြေပြင်ခလုတ်

▶ လွတ်လပ်သောဝန်ခလုတ်နှစ်ခုနှင့် grounding switch လည်ပတ်မှုရိုးတံများပါရှိသော ဘူတာရုံသုံးစပရိန်လည်ပတ်မှုယန္တရား။

▶ load switch နှင့် grounding switch တို့၏ အနေအထားကို ညွှန်ပြခြင်း။

▶ ရှေ့တွင် အလျားလိုက် အထွက်ချုံများ၊ 630A 400 စီးရီး ဘော့ပေါက်များ။

▶ bushing electrification ကိုညွှန်ပြရန်အတွက် Capacitive ဗို့အားညွှန်ပြချက်

▶ ခလုတ်လုပ်ဆောင်ချက်အားလုံးအတွက်၊ panel ပေါ်တွင် သော့ခတ်ကိရိယာကို ထည့်သွင်းရန် အဆင်ပြေသည်။

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ)

▶ မြေစိုက်ဘတ်စ်ဘား

▶ grounding switch နှင့် cable room ၏ ရှေ့ panel အကြား အပြန်အလှန် ချိတ်ဆက်ခြင်း။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် ဝန်ဆောင်မှုများ

▶ သီးသန့်ဘတ်စ်ကား တိုးချဲ့မှု

▶ ပြင်ပဘတ်စ်ကား

▶Load switch လျှပ်စစ်လည်ပတ်မှုယန္တရား DC24V/48V/110V/220V; AC 110V/220V;

▶ ဆားကစ်တိုနှင့် မြေပြင်ပြတ်တောက်မှုညွှန်ပြချက် တိုင်းတာခြင်းလက်စွပ် လက်ရှိထရန်စဖော်မာနှင့် အမ်မီတာ

▶ ring current transformer နှင့် watt-hour meter ကို တိုင်းတာခြင်း။

▶ Lightning arrester သို့မဟုတ် double cable head ကို cable inlet sleeve တွင် တပ်ဆင်နိုင်ပါသည်။

▶ သော့ချိတ်အဝင်လိုင်း တိုက်ရိုက်မြေပြင်လော့ခ်ချခြင်း ( bushing အသက်ရှင်နေချိန်တွင် လော့ခ်ချသည့်ခလုတ်) AC/DC 110 V/220 V. အရန်အဆက်အသွယ်

▶Load switch position 2NO+2NC၊ grounding switch position 2NO+2NC၊ signal with pressure gauge 1NO နှင့် signal contact with arc extinguisher 1NO။

▶ ဒုတိယကိရိယာကို တပ်ဆင်နိုင်သည်။

▶ ခလုတ်ခုံ၏ထိပ်ရှိ အလယ်တန်းအခန်း၊ ခလုတ်ခုံ၏ထိပ်ရှိ ဗို့အားနိမ့်သေတ္တာ။

□ Load switch နှင့် fuse ပေါင်းစပ်ထားသော Module F

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် ဝန်ဆောင်မှုများ

▶630a ဘတ်စ်ဘား

▶ ဘူတာရုံသုံးရပ်ဝန်ခလုတ်၊ ဖျူးစ်၏ပထမအဆုံးကို ဖျစ်၏အဆုံးရှိ grounding switch နှင့် စက်ပိုင်းဆိုင်ရာချိတ်ဆက်ထားသည်။

▶ လွတ်လပ်သောဝန်ခလုတ်နှစ်ခုနှင့် grounding switch လည်ပတ်မှုရိုးတံများပါရှိသော ဘူတာရုံသုံးစပရိန်လည်ပတ်မှုယန္တရား။

▶ load switch နှင့် grounding switch တို့၏ အနေအထားကို ညွှန်ပြခြင်း။

▶ဖျူးစည်

▶ fuse ကို အလျားလိုက် ချထားပါ။

▶ Fuse ခရီးစဉ် ညွှန်ပြချက် အရှေ့ဘက်ရှိ အလျားလိုက် အထွက်ချုံ၊ 200 စီးရီး ပလပ်အင်ဘုရှ် 200A။

▶ bushing electrification ကိုညွှန်ပြရန်အတွက် Capacitive ဗို့အားညွှန်ပြချက်

▶ ခလုတ်လုပ်ဆောင်ချက်အားလုံးအတွက်၊ panel ပေါ်တွင် သော့ခတ်ကိရိယာကို ထည့်သွင်းရန် အဆင်ပြေသည်။

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ)

▶ မြေစိုက်ဘတ်စ်ဘား

▶ ထရန်စဖော်မာအကာအကွယ်အတွက် ဖျစ်ဘောင်များသည် 12KV၊ အမြင့်ဆုံး 125A၊ 24KV နှင့် အမြင့်ဆုံး 63A တို့ဖြစ်သည်။

▶ grounding switch နှင့် cable room ၏ ရှေ့ panel အကြား အပြန်အလှန် ချိတ်ဆက်ခြင်း။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် ဝန်ဆောင်မှုများ

▶ သီးသန့် busbar တိုးချဲ့မှု

▶ ဝန်ခလုတ်လည်ပတ်မှုအတွက် ပြင်ပဘတ်စ်မော်တာ 24V/48V DC 110V/220V DC/AC။

▶ Parallel trip coil 24V/48V DC 110V/220V DC/AC။

▶ Parallel အပိတ် ကွိုင် 24V/48V DC 110V/220V DC/AC။

▶ လက်စွပ် လက်ရှိ ထရန်စဖော်မာ နှင့် အမ်မီတာ တိုင်းတာခြင်း လက်စွပ် လက်ရှိ ထရန်စဖော်မာ နှင့် ဝပ်နာရီ မီတာ တိုင်းတာခြင်း

▶ အဝင်လိုင်း တိုက်ရိုက် မြေပြင်လော့ခ်ချခြင်း ( bushing တိုက်ရိုက်နေချိန်တွင် လော့ခ်ချခြင်း ) AC/DC 110 V/220 V. အရန်အဆက်အသွယ်

▶ Load အပိတ်အနေအထား 2NO+2NC၊ မြေစိုက်ခလုတ်အနေအထား 2NO+2NC၊ ဖျူးမှုတ် 1NO၊ အချက်ပြမှုနှင့်အတူ ဖိအားတိုင်းကိရိယာ 1NO၊ နှင့် အချက်ပြဆက်သွယ်မှုရှိသော Arc Extinguisher 1NO။

▶ အလယ်တန်းစက်ပစ္စည်းကို ခလုတ်ခုံ၏ထိပ်ရှိ အလယ်တန်းလိုင်းခန်းတွင် တပ်ဆင်နိုင်ပြီး ခလုတ်ခုံ၏ထိပ်ရှိ ဗို့အားနိမ့်သေတ္တာကို တပ်ဆင်နိုင်သည်။

□ မီတာ မော်ဂျူး အမ်၊

○ ပုံမှန်ဖွဲ့စည်းပုံနှင့် ဝန်ဆောင်မှုများ

▶ 12KV မီတာတိုင်းတာရေးဗီဒို

▶ လက်ရှိ ထရန်စဖော်မာ ၂ လုံး

▶ ဗို့အားထရန်စဖော်မာ ၂ လုံး

▶6pcs 400-series bushings ကို GSFR6-12 ၏ လိုက်လျောညီထွေရှိသော တိုးချဲ့ထားသော ပြင်ပဘတ်စ်ကားအား အပေါ်ပိုင်းနှင့် အောက်ထွက်ပေါက်တို့နှင့် ချိတ်ဆက်ရန်အတွက် အသုံးပြုပါသည်။

▶ PT ကိုကာကွယ်ရန်အတွက် မီးခိုးချိုးကိရိယာ

▶ ပြောင်းလဲခြင်းခလုတ်ပါရှိသော ဖိအားနည်းသောအစိတ်အပိုင်း 1 ဗို့မီတာ၊ ပြောင်းလဲခြင်းခလုတ်ပါရှိသော အမ်မီတာ 1၊ အကျယ် x အမြင့် x အနက် = 696 × 1806 × 820 မီလီမီတာ။

○ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများနှင့် ဝန်ဆောင်မှုများ

▶ လက်ရှိ ထရန်စဖော်မာ ၃ လုံး

▶ ဗို့အားထရန်စဖော်မာ ၃ လုံး လျှပ်စီးကြောင်းဖမ်းကိရိယာ

▶ ခလုတ်ဂီယာအား အားသွင်းထားကြောင်း ညွှန်ပြရန်အတွက် Capacitive ဗို့အားညွှန်ပြချက်

▶ ဖိအားနည်းသော အစိတ်အပိုင်း : 1 ပါဝါမီတာ၊ ဓာတ်ပြုပါဝါမီတာ 1 ခု။

□ VCB Module CB

○Standard&Optional ဖွဲ့စည်းပုံနှင့် ဝန်ဆောင်မှုများ

▶ Lightning arrester ကို 1250a/630a busbar ၏ အဝင်ကေဘယ်တွင် တပ်ဆင်ထားသည်။

▶ 1250a/630a လိုင်းကာကွယ်မှုအတွက် ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာ

▶ လက်ရှိ ထရန်စဖော်မာ

▶ Vacuum circuit breaker VD4X0 လျှပ်စစ်ဖြင့်လည်ပတ်သော 10VDC

▶ ဗို့အားထရန်စဖော်မာ

▶ UXO ၏ လျှပ်စစ်လည်ပတ်မှု၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ၏ အထက်သုံးရုံခွဲထုတ်/မြေပြင်ခလုတ်။ ▶ ကာကွယ်မှုနှင့် ထိန်းချုပ်မှု ယူနစ် REF542plus (အကာအကွယ် CT ပါ၀င်သည်)

▶Shunt trip coil 110V/220V DC

▶ အပိတ်ကွိုင် 110V/220VDC

▶400-series bolt bushing ၏ outlet bushing 1250A/630A ရှေ့တွင် အလျားလိုက်စီစဉ်ထားသည်။

▶ Bushing Live ကိုဖော်ပြရန်အတွက် Capacitive Voltage Indicator 1250A/630A ၏သီးသန့်ဘတ်စ်ကားတိုးချဲ့မှု

▶SF6 ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ (SF6 ဓာတ်ငွေ့သေတ္တာတစ်ခုစီတွင် တစ်ခုသာ) အနံ x အမြင့် x အတိမ်အနက် = 696× 1806× 781 မီလီမီတာ။ ▶ အဖွင့်အဆက်- O-0.3s-CO-180s-CO။

▶ဓာတ်ငွေ့ဖိအားအာရုံခံကိရိယာ

□ ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ

1. အရန်အဆက်အသွယ်တွင် ဝန်ခလုတ်များနှင့် ဆားကစ်ဘရိတ်ကာများအားလုံးသည် ခလုတ်အနေအထားကိုညွှန်ပြသည့် 2NO+2NC ဖြင့် တပ်ဆင်နိုင်သည်။ Parallel trip coil (AC သို့မဟုတ် DC) ကို transformer switch နှင့် circuit breaker တွင် တပ်ဆင်နိုင်ပြီး ဗို့အားနည်းသော control component သည် ရှေ့ panel ၏ နောက်တွင် ရှိသည်။

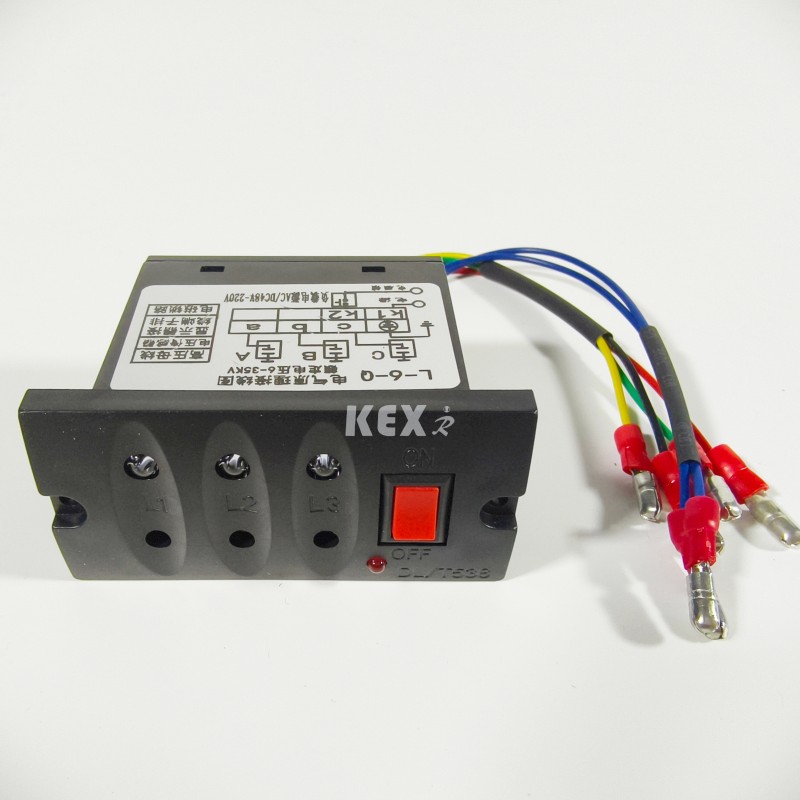

2. ဗို့အားအညွှန်းကိန်း Capacitive ဗို့အားညွှန်ပြချက်သည် ဘုရှ်အား အားသွင်းထားခြင်း ရှိ၊မရှိကို ပြသပြီး ၎င်းရှိ socket သည် နျူကလီးယားအဆင့်အတွက် အသုံးပြုနိုင်သည်။

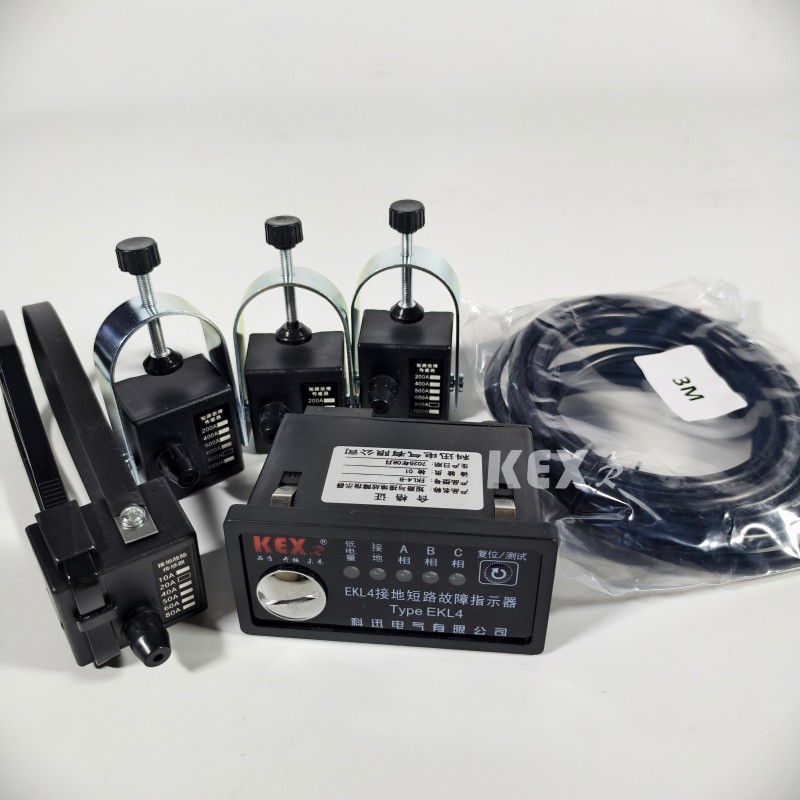

3. ပတ်လမ်းတိုနှင့် မြေပြင်အမှားအယွင်း ညွှန်ပြချက်သည် အမှားအယွင်းတည်နေရာကို လွယ်ကူချောမွေ့စေရန်အတွက်၊ ရိုးရှင်းသော ချို့ယွင်းချက်ရှာဖွေခြင်းအတွက် ကေဘယ်ကြိုးခလုတ် module တွင် ဝါယာရှော့ဖြစ်ပြီး ရိုးရှင်းသော အမှားအယွင်းများကို သိရှိနိုင်စေရန် ညွှန်ကိန်းများ တပ်ဆင်ထားနိုင်သည်။

4. လျှပ်စစ်လည်ပတ်မှု ၎င်းသည် ကေဘယ်ကြိုးပြောင်းယူနစ်နှင့် ထရန်စဖော်မာယူနစ်၏ လက်စွဲလုပ်ဆောင်မှုယန္တရားအတွက် စံအစီအစဥ်တစ်ခုဖြစ်သည်။ လျှပ်စစ်လည်ပတ်မှု ယန္တရားကို တပ်ဆင်ရန်လည်း သင်ရွေးချယ်နိုင်သည်။ ကေဘယ်ခလုတ်များ၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများနှင့် မြေပြင်ခလုတ်များအားလုံးကို ရှေ့ဘောင်နောက်ဘက်ရှိ ယန္တရားများဖြင့် လုပ်ဆောင်သည်။ ခလုတ်များနှင့် ဆားကစ်ဘရိတ်ကာများအားလုံးကို လည်ပတ်ကိုင်တွယ်မှု (စံသတ်မှတ်ဖွဲ့စည်းမှု) ဖြင့် လည်ပတ်နိုင်သည် သို့မဟုတ် မော်တာလည်ပတ်မှုယန္တရား (ဆက်စပ်ပစ္စည်းများ) တပ်ဆင်ထားနိုင်သည်။ သို့သော်၊ grounding switch ကို manually သာလည်ပတ်နိုင်ပြီး fault current ကိုပိတ်နိုင်သော ယန္တရားတစ်ခုကို configure လုပ်ထားပါသည်။ လျှပ်စစ်လည်ပတ်မှု ယန္တရားအား အဆင့်များဖြင့် အလွယ်တကူ သိရှိနိုင်သည်။

5. DIN47636 အရ ကေဘယ်လ်ချိတ်ဆက်မှု Standard bushings များကို တပ်ဆင်ထားသည်။ ချုံပုတ်များအားလုံးသည် မြေပြင်မှ တူညီသောအမြင့်ရှိပြီး ကေဘယ်အခန်းအဖုံးပြားဖြင့် ကာကွယ်ထားသည်။ အချို့သော အဖုံးပြားများကို grounding switch ဖြင့် ချိတ်ဆက်နိုင်ပြီး အထူးကြိုးနှစ်ထပ်အခန်းအဖုံးပြားများကို ကေဘယ်နှစ်ထပ်အဝင်လိုင်းများအတွက်လည်း အသုံးပြုနိုင်ပါသည်။

6. ဖိအားညွှန်ပြချက်သည် ဖိအားတိုင်းကိရိယာဖြင့် ဖွဲ့စည်းထားသည့် ဖိအားညွှန်ကိန်းတစ်ခု တပ်ဆင်ထားလေ့ရှိသည်။ ထို့အပြင် ဖိအားလျှော့ချမှုကို ညွှန်ပြရန်အတွက် လျှပ်စစ်အဆက်အသွယ်များကို ပံ့ပိုးပေးနိုင်သည်။

7. သော့သော့သည် ဆားကစ်ဘရိတ်ကာများအတွက် သော့သော့ခတ်မှုများ၊ load switches နှင့် grounding switches များကို တပ်ဆင်နိုင်သည်။ ၎င်းတွင် circuit breakers များ၊ load switches များနှင့် grounding switches များအတွက် သင့်လျော်သော သော့ခတ်ထားသော semi-shelter ကို တပ်ဆင်နိုင်ပါသည်။

8. Arc interrupter ring network ယူနစ်အားလုံးသည် arc ဖမ်းကိရိယာများ တပ်ဆင်နိုင်ပါသည်။ အတွင်းတွင် arcing ဖြစ်ပေါ်လာသောအခါ၊ အဝင်အထွက်ကို D၊ DE နှင့် V module များအပါအဝင် arc ဖမ်းကိရိယာများသည် အလိုအလျောက်ပိတ်သွားမည်ဖြစ်ပြီး cable module အားလုံးကို arc arrestor ဖြင့် တပ်ဆင်နိုင်ပါသည်။ ယူနစ်ဖြင့် မှာကြားထားရမည်ဖြစ်ပြီး ပြောင်းလဲ၍မရပါ။ ဤနည်းလမ်းဖြင့် arc extinguisher ၏လုပ်ဆောင်ချက်ကို ညွှန်ပြနိုင်ပြီး SF6 ကက်ဘိနက်ရှိ လျှပ်စစ်အဆက်အသွယ်များကို ရှေ့ panel နောက်ဘက်ရှိ terminal နှင့် ချိတ်ဆက်ထားသည်။

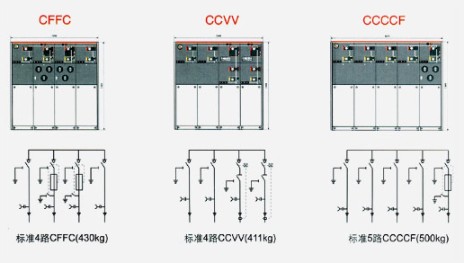

● အစီအစဥ်ဥပမာ

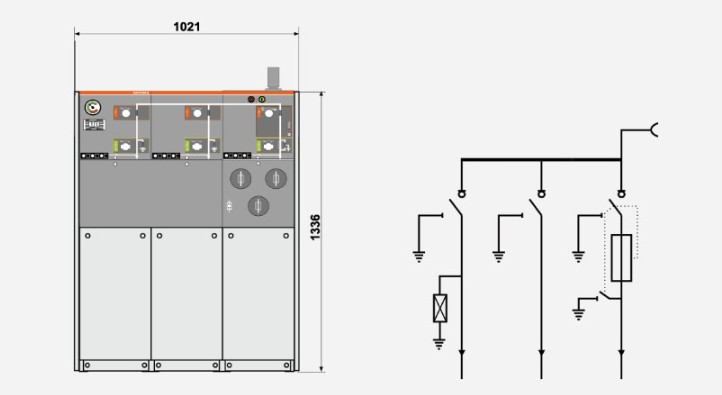

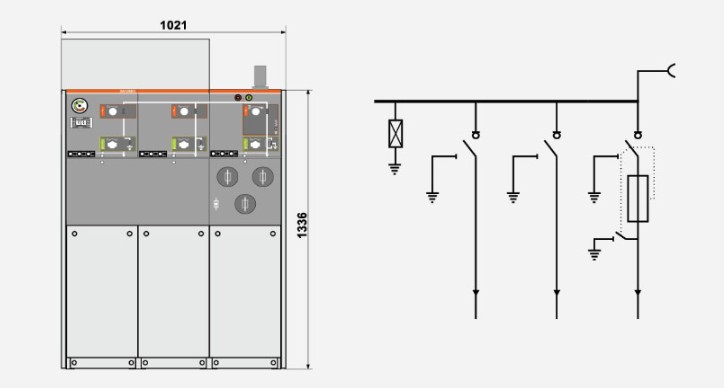

◆ အစီအစဉ် 1 SA+CCF+

 ဘတ်စ်ကားပေါ်တွင် မိုးကြိုးဖမ်းကိရိယာကို တပ်ဆင်ပြီး ချဲ့ထွင်ရန် ချန်ထားပါ။

 မှတ်ချက်- switch unit အရေအတွက် 3 ထက် မနည်းစေရပါ။

◆ အစီအစဉ် 2 CCF+

အဝင်လိုင်းထဲသို့ လျှပ်စီးကြောင်းဖမ်းကိရိယာကို ထည့်သွင်းပြီး တိုးချဲ့အရံထားပါ။

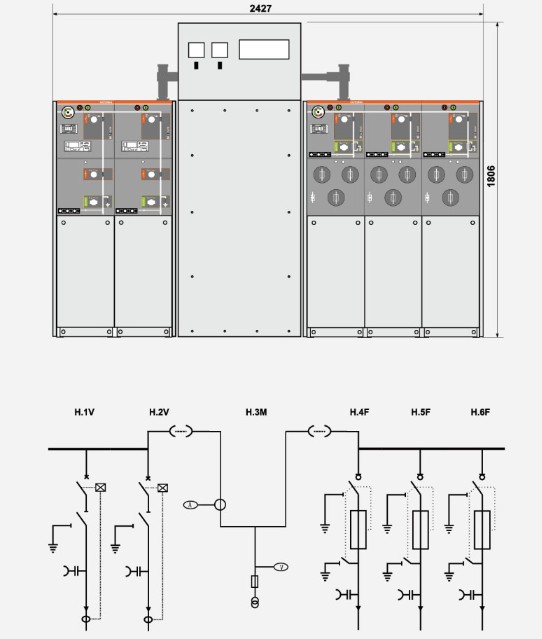

◆ အစီအစဉ် 3 W+M+FFF

HV ဘေးထွက် တွက်ချက်မှု

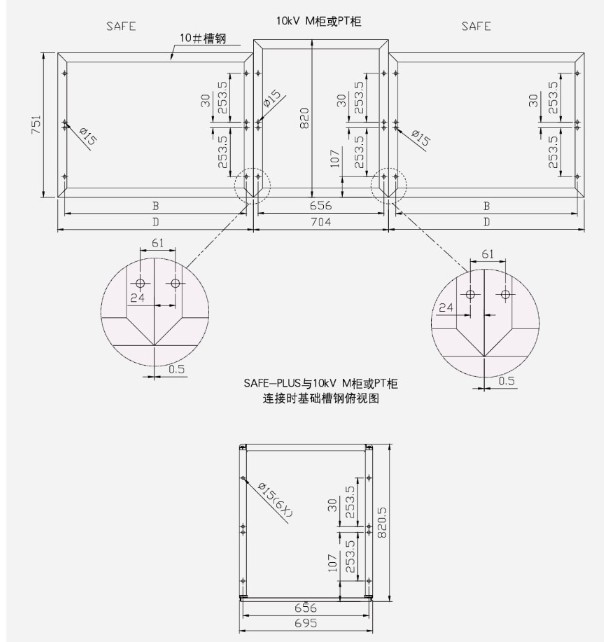

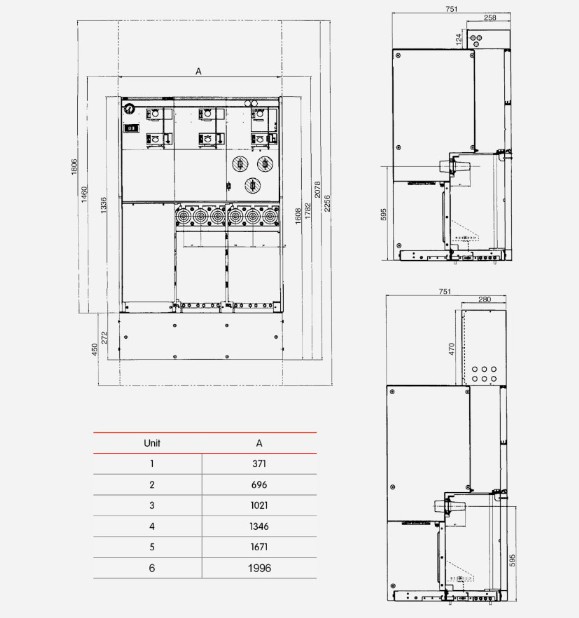

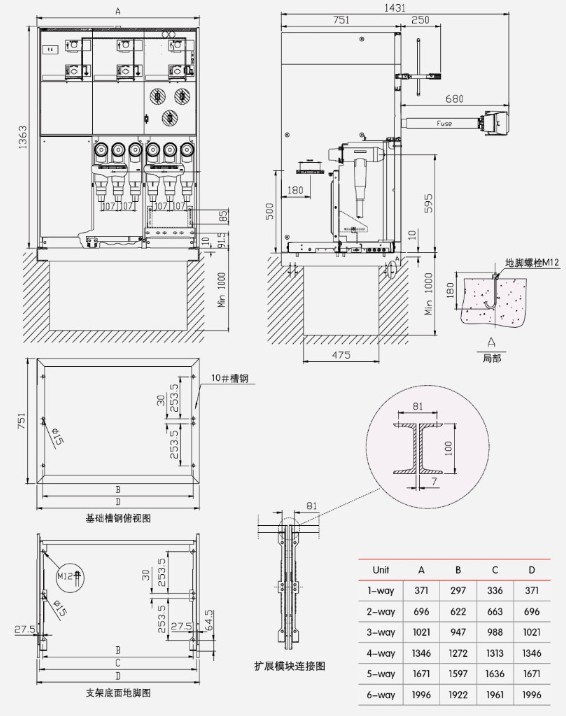

● KXRM6-12 ပေါင်းစပ်အမျိုးအစား GIS Cabinet ၏ ဖွဲ့စည်းပုံနှင့် အတိုင်းအတာများ
