Three Pole Outdoor Hv Vcb

ZW7-40.5 အမျိုးအစား Three pole outdoor hv vcb ထုတ်ကုန်အင်္ဂါရပ်များ

အလွန်မြင့်မားသောယုံကြည်စိတ်ချရမှု

တစ်သက်တာလုံးတွင် ပြုပြင်ထိန်းသိမ်းမှု လုံးဝကင်းစင်သည်။

မြင့်မားသောစက်မှုဘဝနှင့်လျှပ်စစ်အသက်။

စက်တစ်ခုလုံးသည် အရွယ်အစားသေးငယ်ပြီး အလေးချိန်ပေါ့ပါးပြီး တပ်ဆင်ရလွယ်ကူသည်။

1.1 ZW7-40.5 အမျိုးအစား Three pole outdoor hv vcb ၏ အခြေအနေများကို အသုံးပြုခြင်း။

¨ ပတ်ဝန်းကျင်အပူချိန်:-30℃~60℃;

¨ အမြင့်: 3000 မီတာအောက်;

¨ လေတိုက်နှုန်း ≤34m/s;

¨ ခလုတ်ဂီယာနှင့် ထိန်းချုပ်ကိရိယာ ပြင်ပမှ တုန်ခါမှု သို့မဟုတ် မြေပြင်ရွေ့လျားမှုကို လျစ်လျူရှုနိုင်ပါသည်။；

¨ ညစ်ညမ်းမှုအဆင့်-Ⅳ；

¨ သိုလှောင်မှုအပူချိန်:-40 ℃ ~ 85 ℃။

1.2 ZW7-40.5 အမျိုးအစား Three pole outdoor hv vcb ၏ နည်းပညာဆိုင်ရာ ကန့်သတ်ဘောင်

circuit breaker ၏ အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

circuit breaker ၏ အဓိက စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်

circuit breaker ၏ဖွဲ့စည်းပုံနှင့်လုပ်ဆောင်မှုနိယာမ

ZW7-40.5 သုံးတိုင်အပြင်ဘက် hv vcb ကို အဓိကအားဖြင့် ပေါင်းစပ်သံလိုက်ဝင်ရိုး၊ လက်ရှိထရန်စဖော်မာ၊ လည်ပတ်ယန္တရားနှင့် ဘောက်စ်များဖြင့် ဖွဲ့စည်းထားသည်။ ဤ circuit breaker အမျိုးအစားသည် သေးငယ်ပြီး ၎င်း၏ခွံကို အရည်အသွေးမြင့် stainless steel box ဖြင့် ပြုလုပ်ထားသည်။ အသုံးပြုသူ၏လိုအပ်ချက်အရ လက်ရှိ transformer ကို ရွေးချယ်နိုင်ပါသည်။

ZW7-40.5/circuit breaker ကောက်ကြောင်းဆွဲခြင်း။

ZW7-40.5 ပြင်ပတွင် hv vcb နှင့် ၎င်း၏ ဉာဏ်ရည်ထက်မြက်သော ထိန်းချုပ်မှုပေါင်းစပ်မှု။ ခလုတ်၏ အဖွင့်အပိတ် လုပ်ဆောင်ချက်ကို စက်တွင်း၌ သိရှိနိုင်ပြီး ဆက်သွယ်ရေး အင်တာဖေ့စ်မှတစ်ဆင့် အဝေးမှလည်း လုပ်ဆောင်နိုင်သည်။ circuit breaker ၏အခြားအချက်အလက်များကိုလည်း control center သို့ပေးပို့နိုင်ပြီး ဆက်သွယ်ရေးလမ်းကြောင်းသည် cable၊ optical fiber၊ GPRS/CDMA, GSM, etc.

circuit breaker ၏လုပ်ဆောင်မှုနိယာမ

3.1 Arc မီးငြိမ်းခြင်းနိယာမ

ZW7-40.5 သုံးတိုင်အပြင်ဘက်တွင် hv vcb သည် လေဟာနယ်ကြားဖြတ်ကိရိယာကို လက်ခံရရှိပြီး ဖုန်စုပ်စက်ကို အလွန်မြင့်မားသော လေဟာနယ်ဒီဂရီရှိသည့် အစွန်းနှစ်ဖက်ကို ငြိမ်းသတ်ခြင်းနှင့် လျှပ်ကာကြားခံအဖြစ် အသုံးပြုသည်။ လည်ပတ်မှု ယန္တရား၏ လုပ်ဆောင်ချက်အောက်တွင် လျှပ်စစ်ဖြင့် ရွေ့လျားခြင်းနှင့် တည်ငြိမ်သော အဆက်အသွယ်များကို ပိတ်လိုက်သောအခါ၊ အဆက်အသွယ်များကြားတွင် လေဟာနယ်ကို ထုတ်ပေးမည်ဖြစ်သည်။ တစ်ချိန်တည်းမှာပင်၊ အဆက်အသွယ်များ၏ အထူးဖွဲ့စည်းပုံကြောင့်၊ အဆက်အသွယ်များကြားရှိ ကွာဟချက်တွင် သင့်လျော်သော အရှည်လိုက်သံလိုက်စက်ကွင်းကို ထုတ်ပေးမည်ဖြစ်ပြီး၊ ၎င်းသည် လေဟာနယ်ကို ပျံ့နှံ့နေစေရန်နှင့် arc ကို ထိတွေ့မျက်နှာပြင်ပေါ်တွင် အညီအမျှ ခွဲဝေလောင်ကျွမ်းစေကာ နိမ့်သော arc ဗို့အားကို ထိန်းသိမ်းထားရန် ဖြစ်သည်။ လက်ရှိ သဘာဝအတိုင်း သုညကို ဖြတ်သွားသောအခါ ကျန်ရှိသော အိုင်းယွန်းများ၊ အီလက်ထရွန်များနှင့် သတ္တုငွေ့များကို ထိတွေ့မျက်နှာပြင်နှင့် အကာအကွယ်တွင် မိုက်ခရိုစက္ကန့်အစီအစဥ်အတွင်း ပေါင်းစပ် သို့မဟုတ် ပေါင်းစည်းနိုင်သည်။ လေဟာနယ်ကို ထိန်းချုပ်ရန်အတွက် အရှည်လိုက်သံလိုက်စက်ကွင်းကို အသုံးပြုထားသောကြောင့်၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် လက်ရှိကို ချိုးဖျက်နိုင်သည့် ခိုင်ခံ့ပြီး တည်ငြိမ်သောစွမ်းရည်ရှိသည်။

3.2 လျှပ်စစ်စွမ်းအင်သိုလှောင်မှု- မော်တာသည် ယန္တရား၏အပေါင်ပေါ်ရှိ အထွက် torque ကိုလုပ်ဆောင်ပြီး ၎င်းကို spindle ရှိ sprocket ကြီးဆီသို့ ပို့လွှတ်ကာ၊ ထို့ကြောင့် crank arm ကို လှည့်ကာ အပိတ်စပရိန်အား သိုလှောင်ရန် စွမ်းအင်ဖြစ်စေသည်။ crank arm ပေါ်ရှိ ဝက်အူသည် ခရီးသွားခလုတ်ကို နှိပ်သောအခါ၊ မော်တာ၏ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပြီး စပရိန်စွမ်းအင် သိုလှောင်မှု ပြီးစီးသွားပါသည်။

3.3 Manualenergy သိုလှောင်မှု- အဆိုပါလှည့်ယန္တရား၏ အထွက်ရိုးတံသည် အထွက်ပေါက်ရိုးပေါ်ရှိ pinion မှတစ်ဆင့် ဂီယာငယ်နှင့် အပြည့်အ၀ပေါင်းစပ်ထားသည့် လှည့်ပတ် torque အား ဂီယာကြီးဆီသို့ ပို့လွှတ်ပြီး အပိတ်စပီယာမှ စွမ်းအင်ကို သိုလှောင်ထားနိုင်စေပါသည်။

3.4O      O       လည်ပတ်မှု- စက်ယန္တရားသည် အပိတ်အချက်ပြမှုကို လက်ခံရရှိပြီးနောက်၊ အပိတ်လျှပ်စစ်သံလိုက်၏ရွေ့လျားနေသောသံအူတိုင်သည် အထက်သို့ရွေ့လျားကာ အပိတ်ခရီးစဉ်လီဗာအား အထက်သို့တွန်းထုတ်ကာ အပိတ်တစ်ဝက်ရိုးကို နာရီလက်တံအတိုင်းပြန်လှည့်သွားစေသည်။ အပိတ်လက်ကိုင်ပေါ်ရှိ ကန့်သတ်ချက်ကို လွှတ်ပေးပါ။ တစ်ချိန်တည်းမှာပင်၊ အပိတ်လက်ကိုင်သည် ဒလိမ့်တုံး၏ဖိအားအောက်တွင် နာရီလက်တံပြန်လှည့်ကာ စွမ်းအင်သိုလှောင်ထိန်းသိမ်းမှုကို ထုတ်လွှတ်သည်။ ပင်မရိုးတံပေါ်ရှိ cam သည် အပိတ်စပရိန်၏ကျုံ့အားကြောင့် သက်ရောက်မှုစွမ်းအားကိုထုတ်ပေးပြီး အပိတ်လုပ်ဆောင်မှုကို ပြီးမြောက်စေသည့် manual စွမ်းအင်သိုလှောင်မှုရှပ် (ဆိုလိုသည်မှာ အထွက်ပေါက်ရိုး) ပေါ်ရှိ rocker arm ကို ထိမှန်သောကြောင့် အပိတ်လုပ်ဆောင်ချက်ကို ပြီးမြောက်စေသည်။

3.5 ကိုယ်တိုင်လုပ်ဆောင်မှု- အပိတ်ဝက်ရိုးတံတွင် တပ်ဆင်ထားသော shift fork သည် နာရီလက်တံပြောင်းပြန်လှည့်သောအခါ၊ ၎င်းသည် အပိတ်တစ်ဝက်ရိုးကို နာရီလက်တံအတိုင်းပြန်လှည့်ရန် မောင်းနှင်စေသည်။ လျှပ်စစ်သံလိုက်အပိတ် လုပ်ဆောင်ချက်ကဲ့သို့ တူညီသော အကျိုးသက်ရောက်မှုကို ဖြစ်ပေါ်စေပါသည်။

3.6 ပြန်လည်ပိတ်ခြင်း လုပ်ဆောင်ချက်- ယန္တရားသည် စွမ်းအင်သိုလှောင်မှုစပရိန်၏ စွမ်းအင်ကို ထုတ်လွှတ်ပြီးနောက်၊ ၎င်းသည် အပိတ်လုပ်ဆောင်ချက်ကို ပြီးမြောက်စေသည်။ ပိတ်သည့်အခြေအနေတွင်၊ ယန္တရားသည် စွမ်းအင်သိုလှောင်မှုလုပ်ဆောင်ချက်ကို ထပ်မံလုပ်ဆောင်သည်။ စွမ်းအင်သိုလှောင်မှု လုပ်ဆောင်ချက်ပြီးမြောက်ပြီးနောက် ယန္တရားသည် ပိတ်ထားသော စွမ်းအင်သိုလှောင်မှုအခြေအနေတွင်ရှိပြီး မှန်ကန်သောအချက်ပြမှုကို လက်ခံရရှိသည်နှင့်၊ ယန္တရားသည် အလိုအလျောက် ပြန်လည်ပိတ်သိမ်းသည့် လုပ်ဆောင်ချက်ကို သိရှိနိုင်မည်ဖြစ်သည်။

3.7 ဘရိတ်ထုတ်လွှတ်သည့် လျှပ်စစ်သံလိုက်၏ လည်ပတ်မှု- ယန္တရားသည် ဘရိတ်ထုတ်လွှတ်မှု အချက်ပြမှုကို လက်ခံရရှိပြီးနောက်၊ ဘရိတ်ထုတ်လွှတ်သည့် လျှပ်စစ်သံလိုက်၏ ရွေ့လျားနေသော အူတိုင်သည် အထက်သို့ ရွေ့သွားပြီး ဘရိတ်ထုတ်လွှတ်သည့် လီဗာကို အပေါ်ဘက်သို့ တွန်းတွန်းပေးကာ ဘရိတ်လွှတ်သည့် axle သည် နာရီလက်တံတိုင်အတိုင်း လှည့်နေပါသည်။ ဘရိတ်လွှတ်လပ်ခ်ပေါ်ရှိ ကန့်သတ်ချက်ကို လွှတ်ပေးပါ။ တစ်ချိန်တည်းမှာပင် ဘရိတ်လွှတ်သည့်လက်က ရိုလာ၏ဖိအားအောက်တွင် နာရီလက်တံပြန်လှည့်ကာ ခလုတ်ရှိ ဘရိတ်စပရိန်အချို့၏တွန်းမှုကြောင့် လက်ယာရစ်လှည့်ကာ ဘရိတ်လွှတ်ခြင်းလုပ်ငန်းကို ပြီးမြောက်စေသည်။

3.8 ကိုယ်တိုင်လုပ်ဆောင်မှု- ဘရိတ်ဝက်ရိုးတံတွင်တပ်ဆင်ထားသောခက်ရင်းသည် နာရီလက်တံပြောင်းပြန်လှည့်သည့်အခါ ဘရိတ်တစ်ဝက်ရိုးကို နာရီလက်တံအတိုင်းပြန်လှည့်ရန် မောင်းနှင်ပေးကာ ဘရိတ်လျှပ်စစ်သံလိုက်၏လည်ပတ်မှုကဲ့သို့တူညီသောအကျိုးသက်ရောက်မှုကိုဖြစ်ပေါ်စေသည်။3.8 လက်ဖြင့်လုပ်ဆောင်မှု- ဘရိတ်ဝက်ရိုးတံပေါ်တွင်တပ်ဆင်ထားသောခက်ရင်းတစ်ဝက်သည် ဘရိတ်ရှပ်ကို နာရီလက်တံပြောင်းပြန်လှည့်ကာ နာရီလက်တံအတိုင်းပြန်လှည့်ကာ ထို့ကြောင့် ဘရိတ်လျှပ်စစ်သံလိုက်၏ လုပ်ဆောင်ချက်နှင့် တူညီသော အကျိုးသက်ရောက်မှုကို ထုတ်ပေးသည်။

3.9 လက်ရှိခရီးလွန်လည်ပတ်မှု- လက်ရှိခရီးစဉ်ရှိ over-current coil သည် သတ်မှတ်ထားသော trip current ကိုဖြတ်သွားသောအခါ၊ electromagnet သည် လုပ်ဆောင်ပေးပြီး push rod သည် trip lever ကို တွန်းပါသည်။ ရှပ်တစ်ဝက်ကို နာရီလက်တံပြောင်းပြန်လှည့်စေပြီး ဘရိတ်လက်ကိုင်ပေါ်ရှိ ကန့်သတ်ချက်ကို လွှတ်ပေးကာ ဘရိတ်လျှပ်စစ်သံလိုက်၏ လုပ်ဆောင်ချက်ကဲ့သို့ တူညီသောအကျိုးသက်ရောက်မှုကို ထုတ်ပေးကာ circuit breaker ၏ overcurrent tripping လုပ်ဆောင်မှုကို ပြီးမြောက်စေသည်။

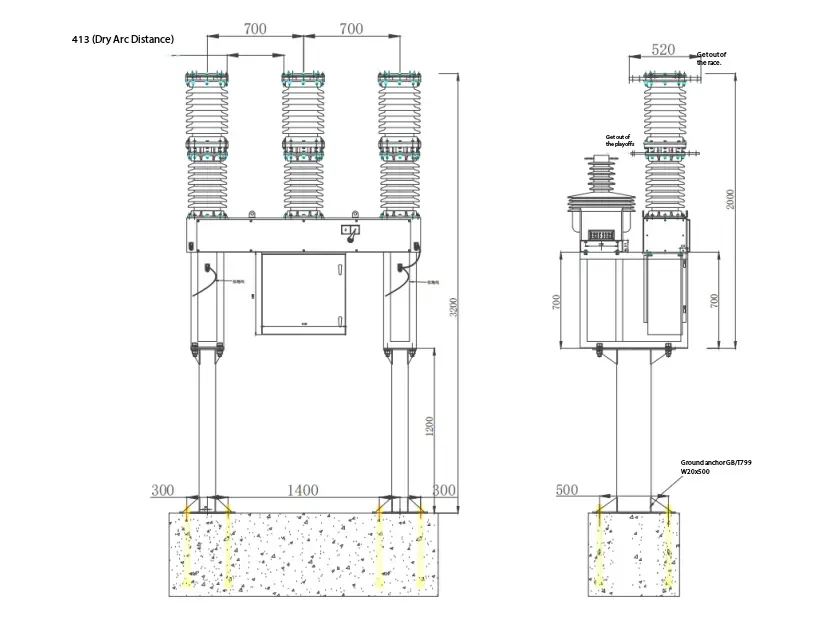

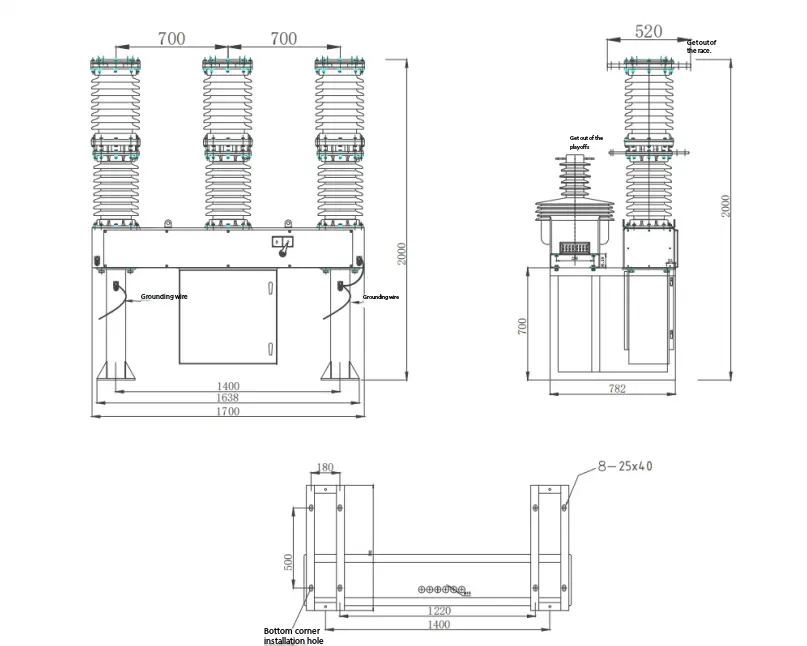

တိုင်သုံးလုံး ပြင်ပ hv vcb တပ်ဆင်မှု ပုံကြမ်း
