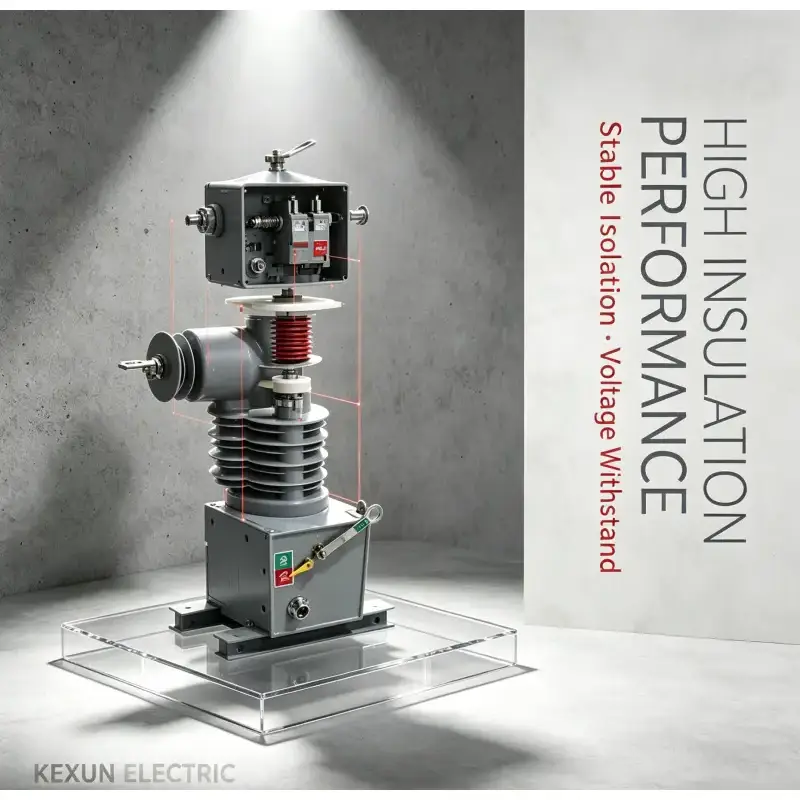

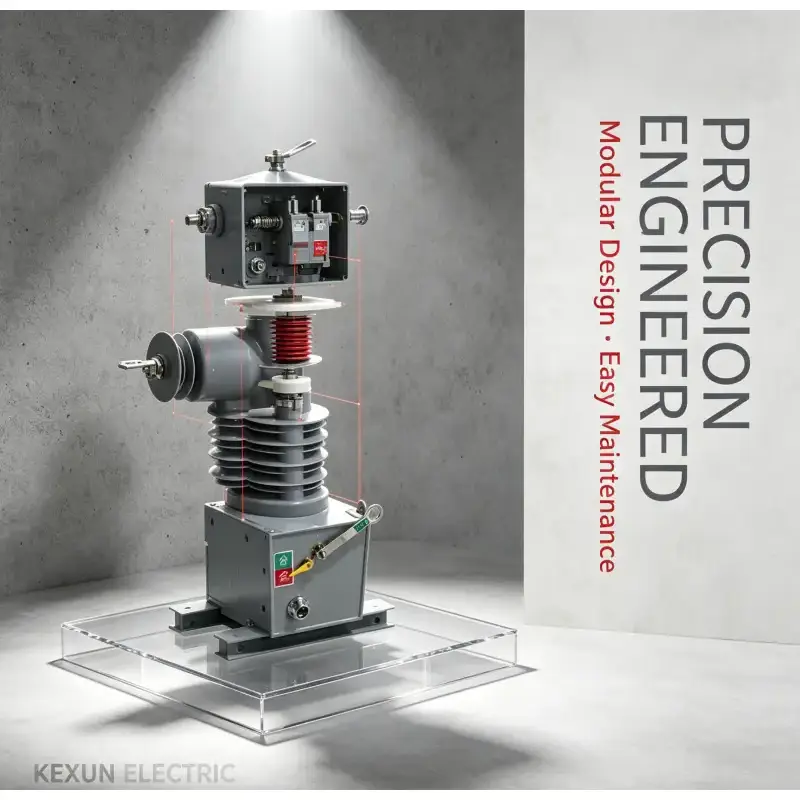

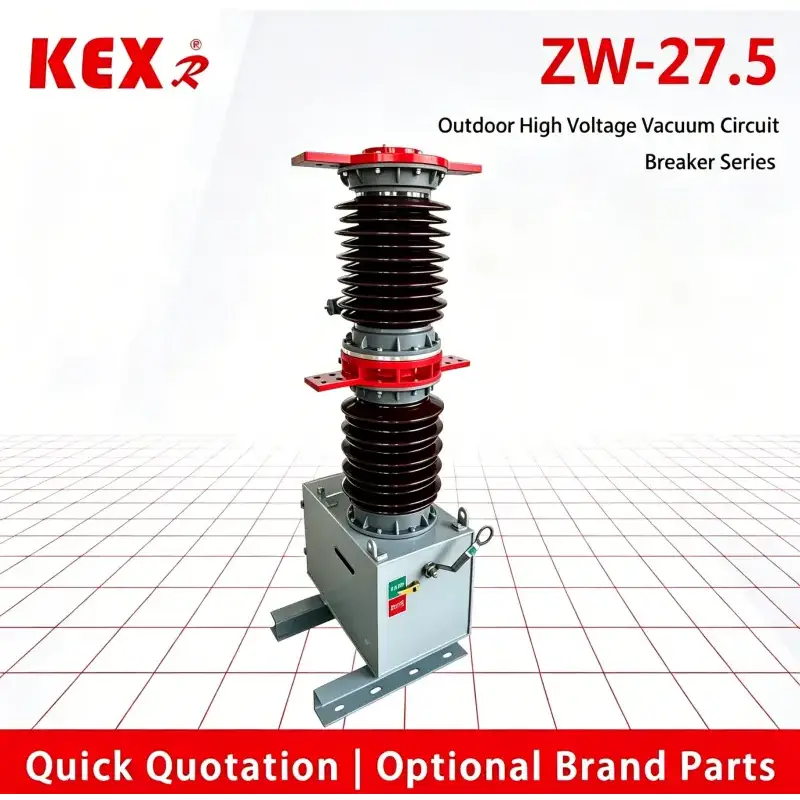

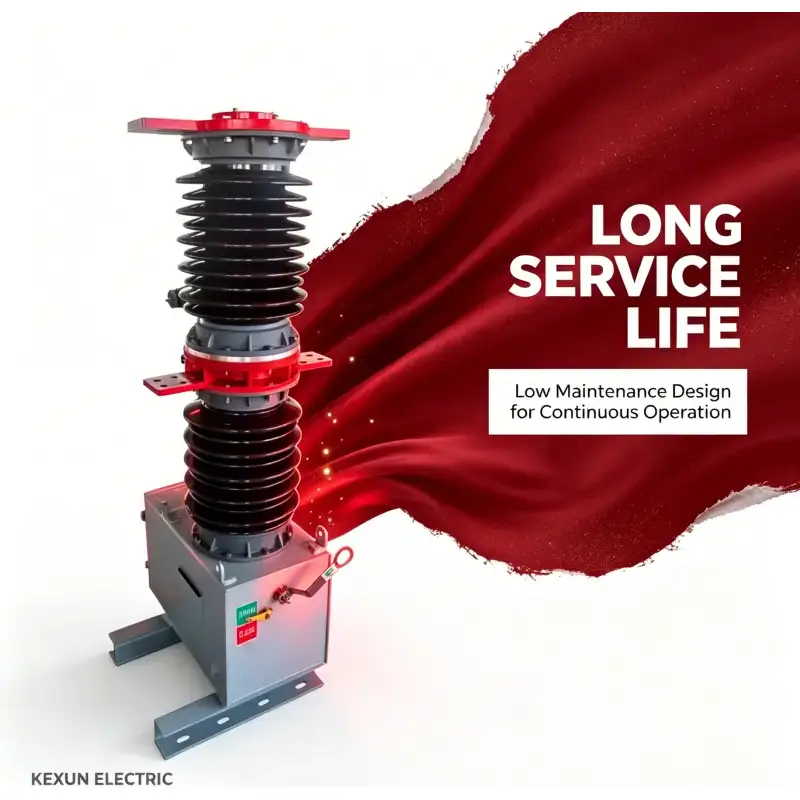

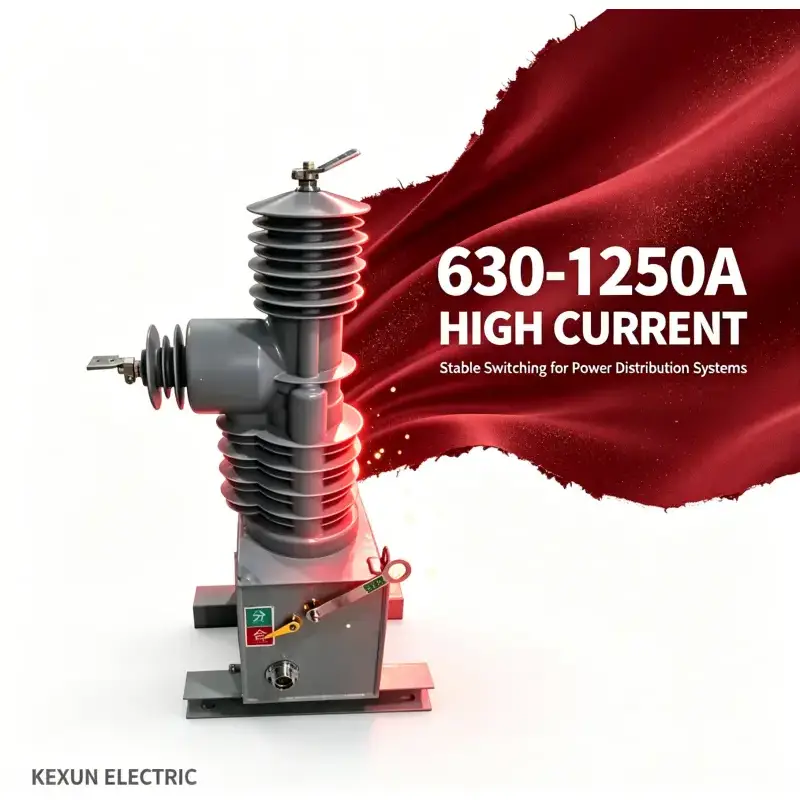

Single Pole Outdoor Hv Vcb

ထုတ်ကုန်အင်္ဂါရပ်များ

ZW7-27.5  အမျိုးအစား Single Pole Outdoor hv vcb ကို ထူးခြားစွာဒီဇိုင်းထုတ်ထားသော စပရိန်ယန္တရားနှင့် အလွန်ယုံကြည်စိတ်ချရသော အသိဉာဏ်ရှိသော ထိန်းချုပ်ကိရိယာဖြင့် ဖွဲ့စည်းထားသည်။ စက်ပစ္စည်းအား ဝန်လက်ရှိ၊ overload current နှင့် short-circuit current တို့ကို ပိုင်းခြားခွဲခြမ်းပြီး ပေါင်းစပ်ရန်အတွက် အသုံးပြုပြီး 0 ~ 3 ကြိမ် အလိုအလျောက် ပြန်လည်ပိတ်နိုင်စေရန်အတွက် အသုံးပြုပါသည်။

အလွန်မြင့်မားသောယုံကြည်စိတ်ချရမှု

တစ်သက်တာလုံးတွင် ပြုပြင်ထိန်းသိမ်းမှု လုံးဝကင်းစင်သည်။

မြင့်မားသောစက်မှုဘဝနှင့်လျှပ်စစ်အသက်။

သေးငယ်သောအရွယ်အစား၊ ပေါ့ပါးပြီးတပ်ဆင်ရလွယ်ကူသည်။

 ပုံမှန် relay အကာအကွယ်နှင့် လျင်မြန်သော အလိုအလျောက် ပြန်လည်ထုတ်ယူနိုင်သည့် လုပ်ဆောင်ချက်ဖြင့်။

 ZW7-27.5  typeSingle Pole Outdoor hv vcb ၏ အခြေအနေများကို အသုံးပြုခြင်း။

¨ အပူချိန် :-30 ℃ မှ 60 ℃ ;

¨ အမြင့်- မီတာ 2000 အောက်

¨ လေတိုက်နှုန်း ≤34m/s;

¨ ညစ်ညမ်းမှုအဆင့်-Ⅳ级；

¨ သိုလှောင်မှုအပူချိန်:-40 ℃ ~ 85 ℃။

vcb ၏ အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

breaker ၏ အဓိက စက်ပိုင်းဆိုင်ရာ သတ်မှတ်ချက်

circuit breaker ၏ဖွဲ့စည်းပုံနှင့်လုပ်ဆောင်မှုနိယာမ

ZW7-27.5Single Pole Outdoor hv vcb ကို အဓိကအားဖြင့် ပေါင်းစပ်အလုံပိတ်တိုင်၊ လက်ရှိ ထရန်စဖော်မာ၊ စပရိန်လည်ပတ်မှု ယန္တရားနှင့် သေတ္တာများဖြင့် ဖွဲ့စည်းထားသည်။ ဤ circuit breaker အမျိုးအစားသည် သေးငယ်သည်။ တစ်ချိန်တည်းမှာပင်၊ ၎င်းတွင် manual အရေးပေါ်ဘရိတ်လွှတ်ကိရိယာကို တပ်ဆင်ထားသည်။ အသုံးပြုသူ၏လိုအပ်ချက်အရ လက်ရှိ transformer ကို ရွေးချယ်နိုင်ပါသည်။

ZW7-27.5Single Pole Outdoor hv vcb ၏ထိန်းချုပ်မှုကို အသိဉာဏ်ရှိထိန်းချုပ်မှုယူနစ်ဖြင့် အပြီးသတ်ပါသည်။ ခလုတ်၏ အဖွင့်အပိတ် လုပ်ဆောင်ချက်ကို စက်တွင်း၌ သိရှိနိုင်ပြီး ဆက်သွယ်ရေး အင်တာဖေ့စ်မှတစ်ဆင့် အဝေးမှလည်း လုပ်ဆောင်နိုင်သည်။ circuit breaker ၏အခြားအချက်အလက်များကိုလည်း control center သို့ပေးပို့နိုင်ပြီး ဆက်သွယ်ရေးချန်နယ်သည် ကေဘယ်၊ optical fiber၊ GPRS/CDMA၊ GSM စသည်တို့ဖြစ်သည်။ ZW7-27.5Single Pole Outdoor hv vcb ၏ထိန်းချုပ်မှုကို အသိဉာဏ်ရှိထိန်းချုပ်မှုယူနစ်မှ ပြီးမြောက်စေသည်။ ခလုတ်၏ အဖွင့်အပိတ် လုပ်ဆောင်ချက်ကို စက်တွင်း၌ သိရှိနိုင်ပြီး ဆက်သွယ်ရေး အင်တာဖေ့စ်မှတစ်ဆင့် အဝေးမှလည်း လုပ်ဆောင်နိုင်သည်။ circuit breaker ၏အခြားအချက်အလက်များကိုလည်း control center သို့ပေးပို့နိုင်ပြီး ဆက်သွယ်ရေးလမ်းကြောင်းသည် cable၊ optical fiber၊ GPRS/CDMA, GSM, etc.

အသိဉာဏ်ရှိသော ထိန်းချုပ်ယူနစ်အား circuit breaker အနီးတွင် တပ်ဆင်ထားပြီး control cable မှတဆင့် circuit breaker နှင့် ချိတ်ဆက်ထားသည်။ အသိဉာဏ်ထိန်းချုပ်ယူနစ်၏ ပါဝါထောက်ပံ့မှုကို ပင်မပါဝါထောက်ပံ့မှုနှင့် အသင့်အနေအထားပါဝါထောက်ပံ့မှုဟူ၍ ပိုင်းခြားထားသည်။ အဓိက ပါဝါထောက်ပံ့မှုသည် AC သို့မဟုတ် DC 220V ဖြစ်ပြီး PT မှတဆင့် ဗို့အားမြင့်လိုင်းမှ ရရှိသည်။ အရန်ပါဝါထောက်ပံ့မှုကို ဘက်ထရီက ပံ့ပိုးပေးသည် (အသိဉာဏ်ရှိသော ထိန်းချုပ်ယူနစ်သေတ္တာတွင် ထည့်သွင်းထားသည်)။ ပုံမှန်အတိုင်းအလုပ်လုပ်သောအခါ၊ ပင်မပါဝါထောက်ပံ့မှုသည် အရန်ပါဝါထောက်ပံ့မှုကို အားသွင်းသည်။ ပင်မပါဝါထောက်ပံ့မှု ဆုံးရှုံးသွားသောအခါ၊ အရန်ပါဝါထောက်ပံ့မှုသည် ထိန်းချုပ်ယူနစ်ရှိ circuit breaker နှင့် အခြားလုပ်ဆောင်မှုများကို အပြီးသတ်နိုင်သေးသည်။ အရန်ပါဝါထောက်ပံ့မှု (အပြည့်အ၀ တင်ထားသည့်အခါ) သည် စက်တစ်ခုလုံး အလုပ်မလုပ်ဘဲ ၄၈ နာရီထက်မနည်း ထိန်းထားနိုင်သည်။

ထိန်းချုပ်စနစ် သို့မဟုတ် ပါဝါထောက်ပံ့မှု ပျက်ကွက်သောအခါတွင် အရေးပေါ်ခလုတ်ပိတ်ခြင်း လုပ်ဆောင်ရန်အတွက် ဆားကစ်ဘရိတ်ကာ၏ လည်ပတ်မှုယန္တရားတွင် လက်စွဲအရေးပေါ်ခလုတ်-ပိတ်လက်ကိုင်တစ်ခု တပ်ဆင်ထားသည်။

2.1 လုပ်ငန်းနိယာမနှင့် circuit breaker လုပ်ငန်းစဉ်

2.1.1 Arc မီးငြိမ်းခြင်းနိယာမ

ZW37-27.5Single Pole Outdoor hv vcb သည် အလွန်မြင့်မားသော လေဟာနယ်ဒီဂရီပါသည့် ဖုန်စုပ်စက်အဖြစ် ဖုန်စုပ်စက်နှင့် လျှပ်ကာများအဖြစ် ဖုန်စုပ်စက်ကို လက်ခံပါသည်။ လည်ပတ်မှု ယန္တရား၏ လုပ်ဆောင်ချက်အောက်တွင် လျှပ်စစ်ဖြင့် ရွေ့လျားခြင်းနှင့် တည်ငြိမ်သော အဆက်အသွယ်များကို ပိတ်လိုက်သောအခါ၊ အဆက်အသွယ်များကြားတွင် လေဟာနယ်ကို ထုတ်ပေးမည်ဖြစ်သည်။ တစ်ချိန်တည်းမှာပင်၊ အဆက်အသွယ်များ၏ အထူးဖွဲ့စည်းပုံကြောင့်၊ အဆက်အသွယ်များကြားရှိ ကွာဟချက်တွင် သင့်လျော်သော အရှည်လိုက်သံလိုက်စက်ကွင်းကို ထုတ်ပေးမည်ဖြစ်ပြီး၊ ၎င်းသည် လေဟာနယ်ကို ပျံ့နှံ့နေစေရန်နှင့် arc ကို ထိတွေ့မျက်နှာပြင်ပေါ်တွင် အညီအမျှ ခွဲဝေလောင်ကျွမ်းစေကာ နိမ့်သော arc ဗို့အားကို ထိန်းသိမ်းထားရန် ဖြစ်သည်။ လက်ရှိ သဘာဝအတိုင်း သုညကို ဖြတ်သွားသောအခါ ကျန်ရှိသော အိုင်းယွန်းများ၊ အီလက်ထရွန်များနှင့် သတ္တုငွေ့များကို ထိတွေ့မျက်နှာပြင်နှင့် အကာအကွယ်တွင် မိုက်ခရိုစက္ကန့်အစီအစဥ်အတွင်း ပေါင်းစပ် သို့မဟုတ် ပေါင်းစည်းနိုင်သည်။ လေဟာနယ်ကို ထိန်းချုပ်ရန်အတွက် အရှည်လိုက်သံလိုက်စက်ကွင်းကို အသုံးပြုထားသောကြောင့်၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် လက်ရှိကို ချိုးဖျက်နိုင်သည့် ခိုင်ခံ့ပြီး တည်ငြိမ်သောစွမ်းရည်ရှိသည်။

2.1.2 သိုလှောင်မှု-

ZW7-27.5Single Pole Outdoor hv vcb ၏ အဖွင့်နှင့်အပိတ် စွမ်းအင်ကို မြင့်မားသောစွမ်းဆောင်ရည်ဖြင့် သိမ်းဆည်းထားပြီး အသိဉာဏ်ရှိသော ထိန်းချုပ်ကိရိယာယူနစ်၏ သေတ္တာတွင် ထည့်သွင်းထားသည်။ အဖွင့်အပိတ်လုပ်တဲ့အခါ။ ထိန်းချုပ်ယူနစ်၏ ပင်မပါဝါထောက်ပံ့မှု သို့မဟုတ် အရန်ပါဝါထောက်ပံ့မှုမှ ပံ့ပိုးပေးထားသည့် အားသွင်းချိန်သည် 10s ထက်မပိုဘဲ၊ ကာပတ်စီတာဗို့အား အမှားအယွင်းမှာ ≤1V ဖြစ်သည်။

2.1.3 ပိတ်ခြင်း- စက်တွင်းရှိ အသိဉာဏ်ထိန်းချုပ်မှုယူနစ်ရှိ ခလုတ်ဖွင့်ခလုတ်ကို နှိပ်ပါ သို့မဟုတ် အဝေးထိန်းခလုတ်ခလုတ်-ဖွင့်သည့်လုပ်ဆောင်ချက်ဖြင့် စက်လည်ပတ်မှုယန္တရား၏ ခလုတ်-အဖွင့်ကွိုင်ကို အသက်သွင်းပါ၊ သို့မှသာ သံအူတိုင်သည် ဆားကစ်ဘရိတ်ကာ၏ရွေ့လျားသောအဆက်အသွယ်ကို သတ်မှတ်ထားသည့်အမြန်နှုန်းဖြင့် ခလုတ်ဖွင့်ရန် တွန်းအားပေးသည်။ circuit breaker သည် အပိတ်အနေအထားတွင် ရှိနေကြောင်း စီရင်ဆုံးဖြတ်သောအခါ၊ control loop သည် close coil ၏ power supply ကို အလိုအလျောက် ပိတ်သွားပါသည်။ ဤအချိန်တွင်၊ အမြဲတမ်းသံလိုက်၏လုပ်ဆောင်ချက်ကြောင့် သံအူတိုင်ကို အပိတ်အခြမ်းတွင် ထားရှိထားသည်။ အပိတ်ကွိုင်ကို ပိတ်ပြီးနောက်၊ ၎င်းသည် circuit breaker ၏ contact spring ၏ တုံ့ပြန်မှုအားကို ကျော်လွှားနိုင်ရုံသာမက အပိတ် self-holding force ပါရှိသောကြောင့် circuit breaker အား အပိတ်အနေအထားတွင် စိတ်ချယုံကြည်စွာ ထိန်းသိမ်းထားနိုင်မည်ဖြစ်သည်။

2.1.4 ဖွင့်ခြင်း- စက်တွင်းရှိ အသိဉာဏ်ထိန်းချုပ်မှုယူနစ်ရှိ ခလုတ်ပိတ်ခလုတ်ကို နှိပ်ပါ၊ သို့မဟုတ် အဝေးထိန်းခလုတ်ပိတ်သည့် လုပ်ဆောင်ချက်ဖြင့် စက်လည်ပတ်မှုယန္တရား၏ ခလုတ်ပိတ်ခလုတ်ကို အသက်သွင်းရန်၊ အပိတ်အခြမ်းရှိ အမြဲတမ်းသံလိုက်၏ အလိုအလျောက်ထိန်းသိမ်းမှုစွမ်းအားကို ကျော်လွှားပြီး သတ်မှတ်ထားသော အမြန်နှုန်းဖြင့် ဆားကစ်ဘရိတ်ကာ၏ရွေ့လျားနေသောအဆက်အသွယ်ကို မောင်းနှင်ရန်အတွက် သံအူတိုင်ကို ဆွဲထုတ်ပါ။ ဆားကစ်ဘရိတ်ကာသည် အဖွင့်အနေအထားတွင် ရှိနေကြောင်း စီရင်ဆုံးဖြတ်သောအခါ၊ ထိန်းချုပ်ကွင်းသည် အဖွင့်ကွိုင်၏ ပါဝါထောက်ပံ့မှုကို အလိုအလျောက်ပိတ်သွားကာ ယခုအချိန်တွင် အဖွင့်စပရိန်၏ဆွဲအားကြောင့် သံအူတိုင်ကို အဖွင့်အခြမ်းတွင် သိမ်းဆည်းထားသောကြောင့် ဆားကစ်ဘရိတ်ကာအား အဖွင့်အနေအထားတွင် စိတ်ချယုံကြည်စွာ ထားရှိနိုင်မည်ဖြစ်သည်။

2.1.5 လူကိုယ်တိုင် အရေးပေါ်ဘရိတ်ဖွင့်ခြင်း လုပ်ဆောင်ချက်-

circuit breaker သည် အပိတ်အနေအထားတွင် ရှိနေသောအခါ၊ insulating operating rod ဖြင့် circuit breaker ၏ manual switch-off operation ခလုတ်ကို ဖိထားပြီး ၎င်းကို အောက်သို့ဆွဲချကာ circuit breaker သည် သတ်မှတ်ထားသော အရှိန်ဖြင့် ပိတ်နိုင်ပြီး circuit breaker သည် rated load current ကို စိတ်ချယုံကြည်စွာ ပိတ်နိုင်မည်ဖြစ်သည်။
