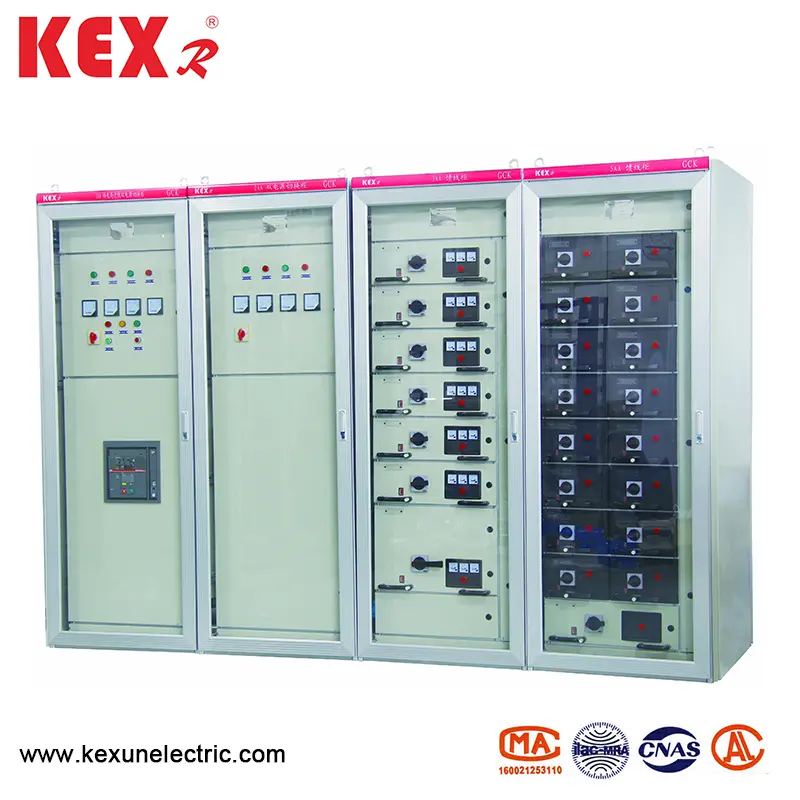

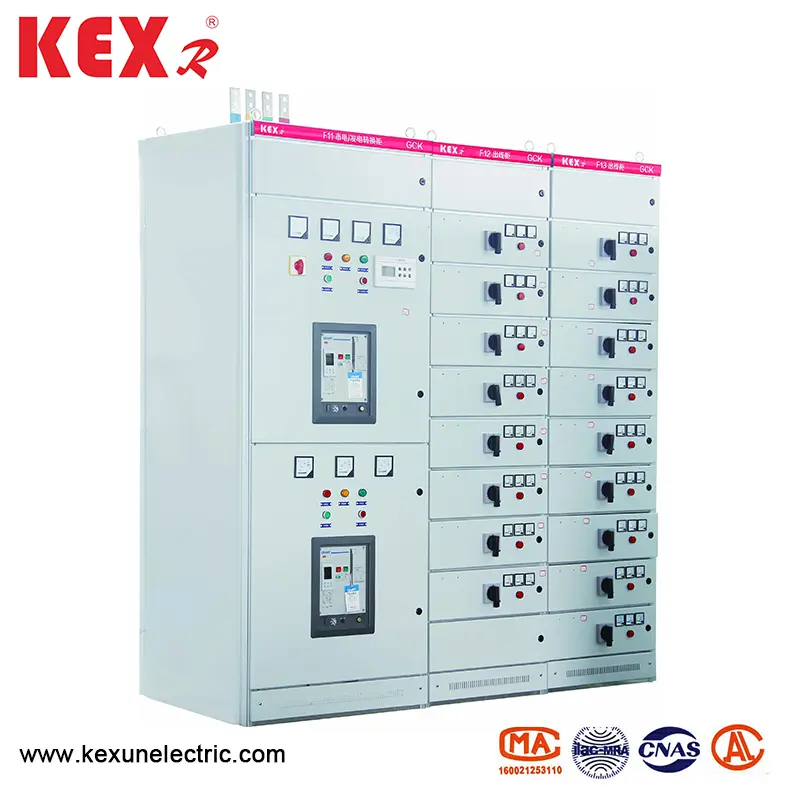

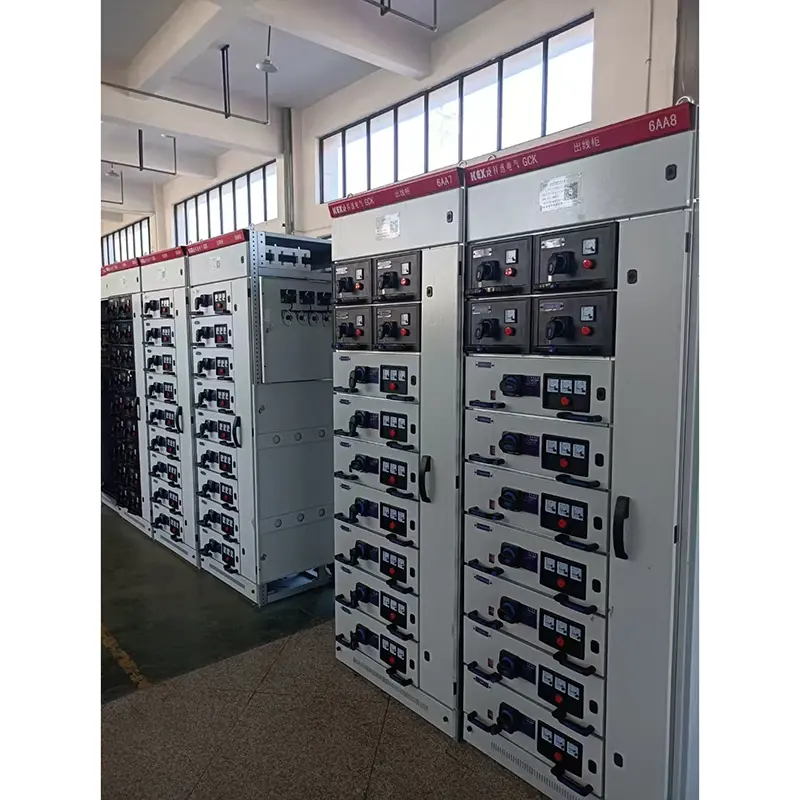

အနိမ့် voltage draw-out switchgear

●ထုတ်ကုန်ဝိသေသလက္ခဏာများ

ဤအနိမ့် voltage draw-out switchgear သည်မြင့်မားသောကျိုးကြောင်းဆီလျော်မှုနှင့်အပူရှိနိုင်သောဖွဲ့စည်းတည်ဆောက်ပုံ, အဆင့်မြင့်ပြီးကျိုးကြောင်းဆီလျော်သောဖွဲ့စည်းတည်ဆောက်ပုံ, ဤထုတ်ကုန်သည် IEC439 NEMAIS2-322 စံသတ်မှတ်ချက်နှင့်ကိုက်ညီပြီး GB7251-87 "Volt-volt-voltage switchgear" အမျိုးသားအဆင့်နှင့် ZBK36001-89 "Voltage ထုတ်ယူနိုင်သော switchgear" ပရော်ဖက်ရှင်နယ်စံသတ်မှတ်ချက်နှင့်ကိုက်ညီသည်

●အဓိကနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

●ဗိသုကာဆိုင်ရာအင်္ဂါရပ်

အနိမ့်ဗို့အား drawge-out switchgear ၏အခြေခံ switchgear frame သည်ဖွဲ့စည်းပုံကိုတပ်ဆင်ထားသည်။ SwitchGear frame ၏ဖွဲ့စည်းတည်ဆောက်ပုံအစိတ်အပိုင်းများအားလုံးသည်အခြေခံဘောင်တစ်ခုဖွဲ့စည်းရန်ဝက်အူများဖြင့်ချိတ်ဆက်ထားသည်။ ထို့နောက်လိုအပ်သည့်အပြင်, ရှုပ်ထွေးခြင်း, အံဆွဲများ, အံဆွဲများ, ကွင်းခတ်များ, busing brackets နှင့်လျှပ်စစ်အစိတ်အပိုင်းများကိုထည့်သွင်းရန်, ဤ LV SwitchGear သည်အောက်ပါလက္ခဏာများရှိသည်။

▶ 1 ။ အဆိုပါ frame ကို platiled သံမဏိဖြင့်ပြုလုပ်ထားသောသံမဏိဖြင့်ပြုလုပ်ထားပြီး,

▶ 2 ။ Modulus E = 20 မီလီမီတာအရဘောင်များနှင့်အစိတ်အပိုင်းများပြောင်းလဲမှုအပေါက်များ။

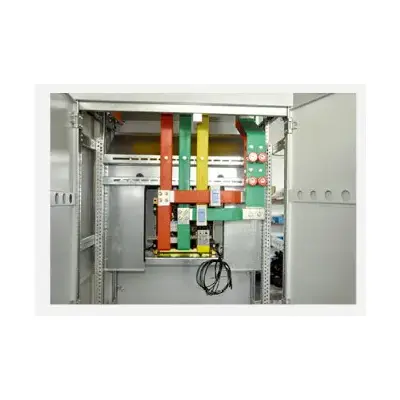

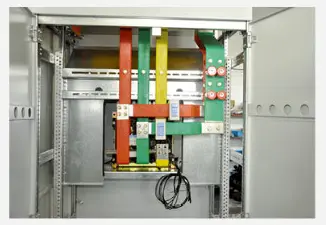

▶ 3 ။ ပြည်တွင်းရေးဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအစိတ်အပိုင်းများကို galvanized နေကြသည်။ ချဉ်ခြင်းနှင့်ဖော့စဖိတ်ပြီးနောက်အပြင်ပန်းကို electrostatic epoxy powder နှင့်ပက်ဖြန်းထားသည်။ 4 ။ Power Center (PC) တွင် 0 င်လာသော switchgear တွင်ထိပ်ဆုံးမှာ Horizontal Bus area ရိယာဖြစ်ပြီးအလျားလိုက်ဘတ်စ်ကား၏အောက်ပိုင်းသည် circuit breaker room ည့်ခန်း၏အောက်ပိုင်းဖြစ်သည်။ Circuit breaker များသည် DW15C, ကျွန်ုပ်နှင့်အခြားစီးရီးများတပ်ဆင်ထားပြီး ABB ကုမ္ပဏီမှထုတ်လုပ်သော CASS circuit breaker များကဲ့သို့နိုင်ငံခြားလျှပ်စစ်ကုမ္ပဏီများမှထုတ်လုပ်သော circuit breaker များတပ်ဆင်ထားနိုင်သည်။ ယေဘုယျအားဖြင့် PC ယူနစ်တွင် Inverted အတန်းများနှင့်အတူအဓိက circuit (bus coupler အပါအ 0 င်) ရှိသည်။ အဆင့်သတ်မှတ်ချက်သည် 630A-1600A ဖြစ်ပြီး၎င်းသည် switchgear 800 × 1000 × 2200 (Width X အနက် x အမြင့်) နှင့်အတူ switchgear တစ်ခုရှိသည်။ လည်ပတ်မှုမရှိသည့်အဓိက circuit သည် 800 × 800 × 2000 (အကျယ်အနိမ့်အမြင့်နှင့်အမြင့်) ဖြင့် switchgear တစ်ခုရှိသည်။ 1600A-3150A အကြားရှိအဆင့်သတ်မှတ်ထားသောအခါ၎င်းသည် 1000 × 1000 × 1000 × 2200 (width x အနက် x အမြင့်တွင် switchgear တစ်ခုရှိသည်။ ကျော်လှည့်သောအဓိက switchgear မရှိပါ။ RATES RATES သည် 1600A-3150A ဖြစ်ပြီး 1000 × 1000 × 220 (Width × 220 (width × 220) တွင် switchgear တစ်ခုရှိသည်။ လည်ပတ်မှုမရှိသည့်အဓိက circuit သည် switchgear ကို 1000 × 800 × 800 × 2200 (Width x အနက် x အမြင့်) နှင့်အတူ switchgear တစ်ခုရှိသည်။

▶ 4. ပါဝါစင်တာ (PC) ၏ဖွဲ့စည်းပုံ (PC) feeder switchgear သည် 0 င်လာသော SwitchGear နှင့်ဆင်တူသည်။ အစာကျွေးသောလက်ရှိသည် 630a-1600A, 1000 × 1000 ×× 2200 (width × 2200 (အကျယ်× 2200) SwitchGear ကိုကွင်းဆက်နှစ်ခုတပ်ဆင်ထားသည်။

▶ 5 ။ မော်တော်ယာဉ်ထိန်းချုပ်ရေးစင်တာ (MCC) SwitchGear တွင် The Wall-Mount-Mointgear နှင့် Wall-Walls-Mounting Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mount-Mounting area ရိယာသည် 400 မီလီမီတာရှိသောအလျားလိုက် busbar area ရိယာအောက်တွင်ရှိသည်။ SwitchGear Body သည်နံရံကပ်တပ်ဆင်ထားသည့်အခါ switchgear ၏ဘယ်ဘက်အပိုင်းသည်အလုပ်လုပ်သည့်ယူနစ်တစ်ခုဖြစ်ပြီးညာဘက်အပိုင်းသည် 200 မီလီမီတာကျယ်ပြန့်သော cable တစ်ခုရှိသည်။ switchgear ၏ခြုံငုံရှုထောင့်များသည် 800/500/2200 (Width / Depth / အမြင့်) ဖြစ်သည်။ SwitchGear ကိုနံရံနှင့်ဝေးကွာသွားသောအခါ switchgear ၏ width သည် 600 မီလီမီတာရှိပြီးကေဘယ်ထွက်ပေါက် area ရိယာသည် switchgear ၏နောက်ဖက်တွင်ရှိသည်။ SwitchGear ၏ခြုံငုံအတိုင်းအတာမှာ 600 × 800 (1000) × 2200 (Width x အနက် x အမြင့်) ဖြစ်သည်။ switchgear နက်ရှိုင်းမှုနှစ်မျိုးရှိသည်။ 800 နှင့် 1000 ရှိသည်။ အသုံးပြုသူများသည် PC SwitchGear ၏နက်ရှိုင်းမှုနှင့်တသမတ်တည်းရှိရန် 1000 အနက် 1000 အနက်ကိုရွေးချယ်ရန်ကျွန်ုပ်တို့အကြံပြုပါသည်။ Drawer ကို SwitchGear မှဆွဲထုတ်လိုက်သောအခါ switchgear ရှိ Live Part ကိုဖော်ထုတ်နိုင်ခြင်းမရှိပါ။

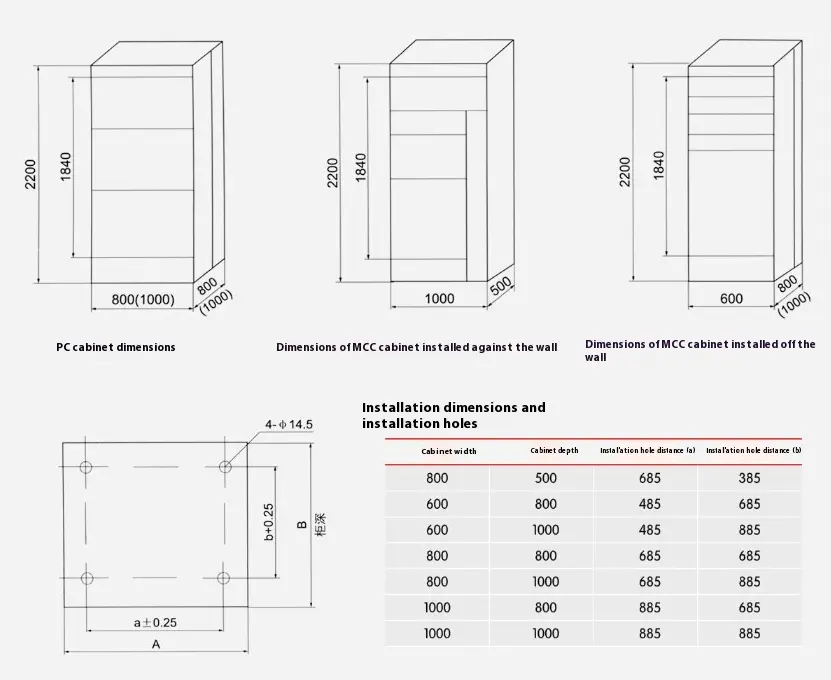

● LV SwitchGear ခြုံငုံရှုထောင့်များ, installation dimensions

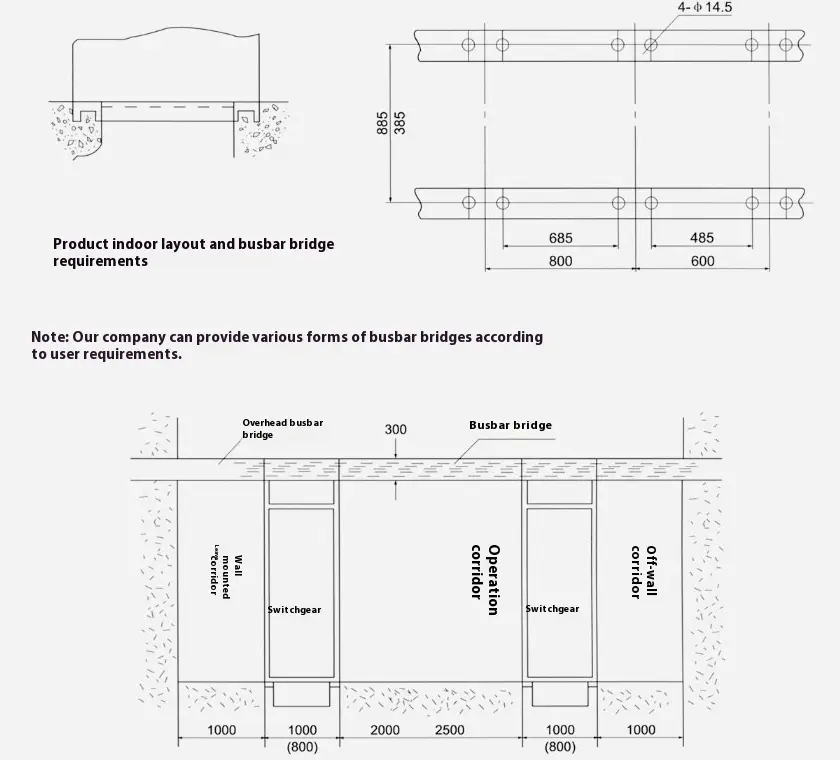

●ဗို့အားအနိမ့် draw-out switchgear installation foundation ၏ schematic ပုံ

●သတိပေးချက်

▶ဤထုတ်ကုန်ကို install လုပ်သည့်အခါဗို့အားအနိမ့်အမြင့်ဆုံး SwitchGears အကြားအလျားလိုက်မျဉ်းကြောင်းအခိုင်အမာဆက်စပ်မှုရှိသင့်သည်။

▶ဤထုတ်ကုန်၏တံခါးပေါက်သည်အဓိက switch နှင့်အတူအပြန်အလှန်ဆက်သွယ်မှုလုပ်ဆောင်ချက်တစ်ခုရှိသည်, ဆိုလိုသည်မှာတံခါးကိုလျှပ်စစ်ဓာတ်အားပြတ်တောက်မှုအခြေအနေအောက်တွင်သာဖွင့်နိုင်သည်။ ဤထုတ်ကုန်၏အခြားဘက်ခြမ်းသည်အဓိက switch နှင့်အတူအပြန်အလှန်လုပ်ဆောင်မှုမရှိသော function မရှိသော screen တံဆိပ်ခတ်ထားသောပန်းကန်ဖြစ်သည်။ ထို့ကြောင့် ကျေးဇူးပြု. ဤထုတ်ကုန်၏ဘေးထွက်ပန်းကန်များကိုပြုပြင်ထိန်းသိမ်းမှုအတွက်ဖြုတ်ချခြင်းဖြင့်ပါဝါထောက်ပံ့မှုကိုဖြုတ်လိုက်ပါ။

▶ပညာရှင်များကပြုပြင်ထိန်းသိမ်းမှုအတွက် SwitchGear ကိုမဖွင့်သင့်ပါ။
