HV SwitchGear

●အခြေအနေများကိုအသုံးပြုခြင်း

▶လေထုအပူချိန်: -10 ~ 40 ℃;

almitture: 1000m အောက်တွင်ဖော်ပြထားသည်

▶စိုထိုင်းဆ - ဆွေမျိုးစိုထိုင်းဆ - နေ့စဉ်ပျမ်းမျှပျမ်းမျှ 95% အောက်နှင့်လစဉ်ပျမ်းမျှအားဖြင့် 90% ထက်မပိုပါ။

▶ရေငွေ့ဖိအား - နေ့စဉ်ပျမ်းမျှတန်ဖိုးသည် 2.2kpa ထက်မပိုပါ။ လစဉ်ပျမ်းမျှတန်ဖိုးသည် 1.8 ကီလိုမီတာထက်မပိုပါ။ အပူချိန်ရုတ်တရက်ကျဆင်းသွားသည့်အခါငွေ့ရည်ဖွဲ့ခြင်း, ညစ်ညမ်းမှုဖြင့်လိုက်ပါသွား ဤထုတ်ကုန်သည်ပုံမှန်အခြေအနေများထက်ပိုမိုပြင်းထန်သည့်အောက်ပါပတ် 0 န်းကျင်ဆိုင်ရာအခြေအနေနှစ်ခုအတွက်သင့်တော်သည်။

(1) condensation သည်မကြာခဏမဟုတ် (တစ်လလျှင်နှစ်ကြိမ်ထက်နှစ်ကြိမ်ထက်မပို) နှင့်အနည်းငယ်ညစ်ညမ်းနေသည်။

(2) ။ ယေဘုယျအားဖြင့် (တစ်နှစ်လျှင်နှစ်ကြိမ်ပျမ်းမျှနှစ်ကြိမ်ထက်မပို) ရှိသည်

▶ HV SwitchGear သည်ပြင်းထန်သောမီးနှင့်ပေါက်ကွဲမှုအန္တရာယ်ရှိသည့်အန္တရာယ်ရှိသည့်နေရာများအတွက်သင့်တော်သည်။

▶ Kyn28-12 အမျိုးအစား HV SwitchGear သည်အကြမ်းမဖက်တုန်ခါမှု,

မှတ်ချက် -

(1) HV SwitchGear သည်သိုလှောင်မှုနှင့်သယ်ယူပို့ဆောင်ရေးကို -30 ℃တွင်ခွင့်ပြုသည်

(2) အမြင့်သည် 1000 မီတာထက်ကျော်လွန်သောအခါ၎င်းကိုခ / 2102 အညီ "မြင့်မားသောဗို့အားလျှပ်စစ်ယန္တရားများအတွက်နည်းပညာဆိုင်ရာလိုအပ်ချက်များ", အမြင့်သည် 2000 မီတာထက်မပိုစေသည့်အခါဗို့အားအရန်ပစ္စည်းကိရိယာများအတွက်အဘယ်သူမျှမအစီအမံယူရမည်။

(3) အမှန်တကယ်အသုံးပြုမှုအခြေအနေများသည်အထက်ဖော်ပြပါအချက်များနှင့်ကွဲပြားခြားနားသောအခါအသုံးပြုသူနှင့်ထုတ်လုပ်သူနှစ် ဦး စလုံးကညှိနှိုင်းရမည်။

hv switchgear သည်အစိတ်အပိုင်းနှစ်ပိုင်းပါဝင်သည်။ သတ်မှတ်ထားသောအစိုးရအဖွဲ့နှင့်ပုံဆွဲနိုင်သောအစိတ်အပိုင်းတစ်ခု (HV SwitchGear ဖွဲ့စည်းပုံ၏သိရှိခြင်းဆိုင်ရာပုံရိပ်အတွက်ပုံကိုကြည့်ပါ) ။ swegetgeartgeart ၏ 0 က်ဘ်ဆိုက်အဖွဲ့၏အခွံနှင့် functional ယူနစ်တစ်ခုစီ၏ clapbos များကိုလူမီနီယံ - ဇင့်ဇင့်သောသံမဏိပြားများကပိတ်ပင်ထားသည်။ Switchgear Shell ၏ကာကွယ်မှုအဆင့်သည် IP4x သို့ရောက်ရှိပြီး condition partition board နှင့် circuit breaker တံခါးပေါက်တစ်ခုစီ၏ကာကွယ်မှုအဆင့်မှာ P2x ဖြစ်သည်။ Kyn28-12 Type HV SwitchGear ကို VS1, ZN 12V Circuit circuit breaker handcart နှင့် VD4 Vacuum circuit breaker handcart နှင့် VC4 Vacuum Circuit Contact Contactcart တို့တပ်ဆင်ထားနိုင်သည်။ SwitchGear ကိုနှစ်ဆဗီရိုများတွင်တပ်ဆင်နိုင်သည်။ Switch Cabard ကိုတပ်ဆင်ခြင်းနှင့် debugging ကိုရှေ့တန်းတွင်ပြုလုပ်နိုင်သည်။ နံရံကိုဆန့်ကျင် install လုပ်ခြင်း၏အကြီးမားဆုံးအားသာချက်မှာကြမ်းပြင်ကိုချွေတာရန်ဖြစ်သည်။ ထို့အပြင် HV SwitchGear ကိုနံရံမပါဘဲတပ်ဆင်နိုင်သည်, ၎င်း, နှစ်ဖက်သတ်ထိန်းသိမ်းခြင်းအမျိုးအစားဖြစ်သည်။ နှစ်ခု၏အတွင်းပိုင်းဖွဲ့စည်းပုံအပြင်အဆင်သည်ကိုက်ညီမှုရှိပြီး၎င်း၏အားသာချက်သည်အဆင်ပြေပြုပြင်ထိန်းသိမ်းမှုဖြစ်သည်။

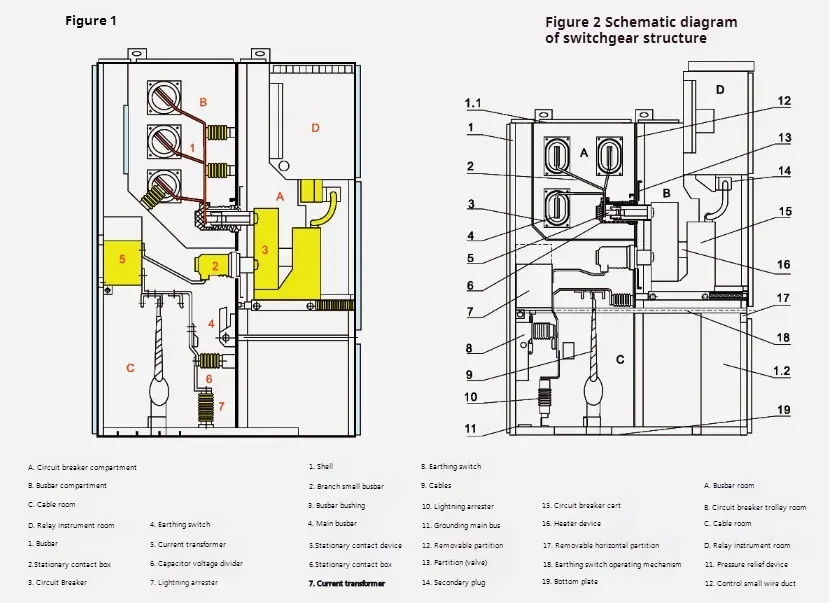

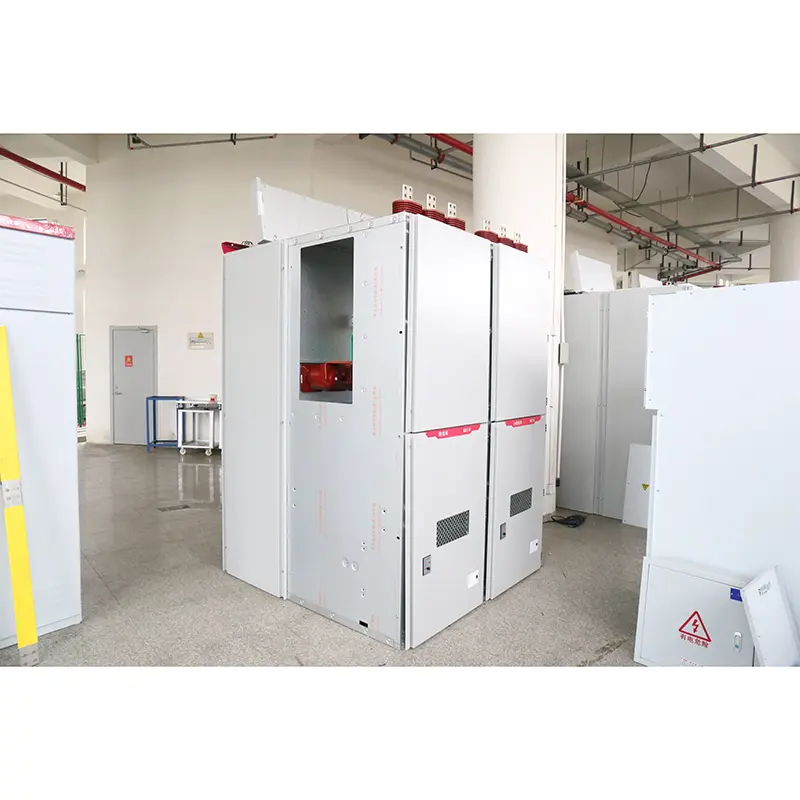

◆ HV SwitchGear ဖွဲ့စည်းပုံ

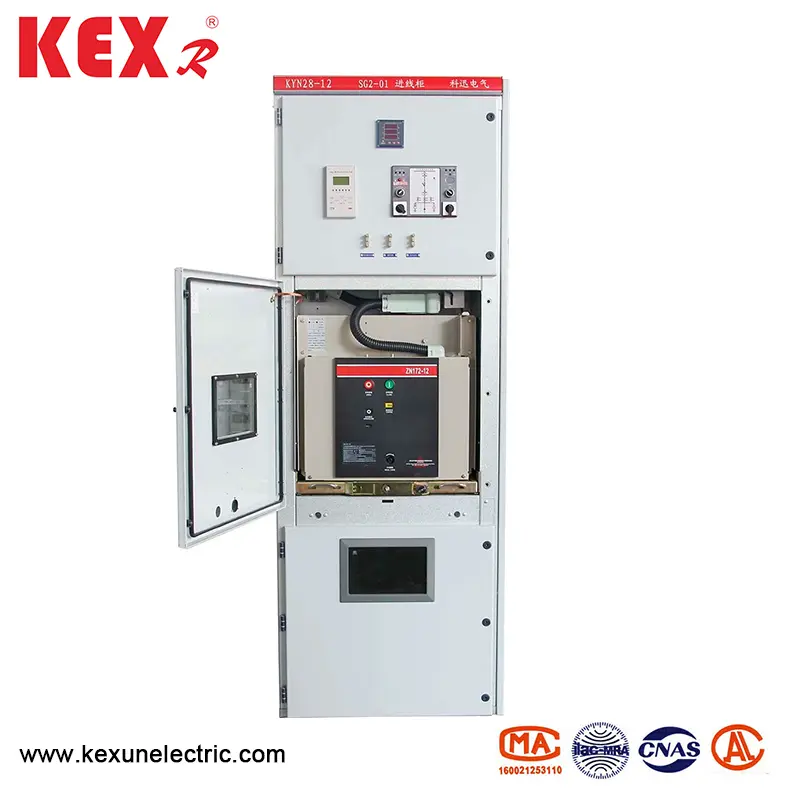

◆ Kyn28-12 အမျိုးအစား HV SwitchGear အမျိုးအစားကိုခြုံငုံသုံးသပ်ချက်

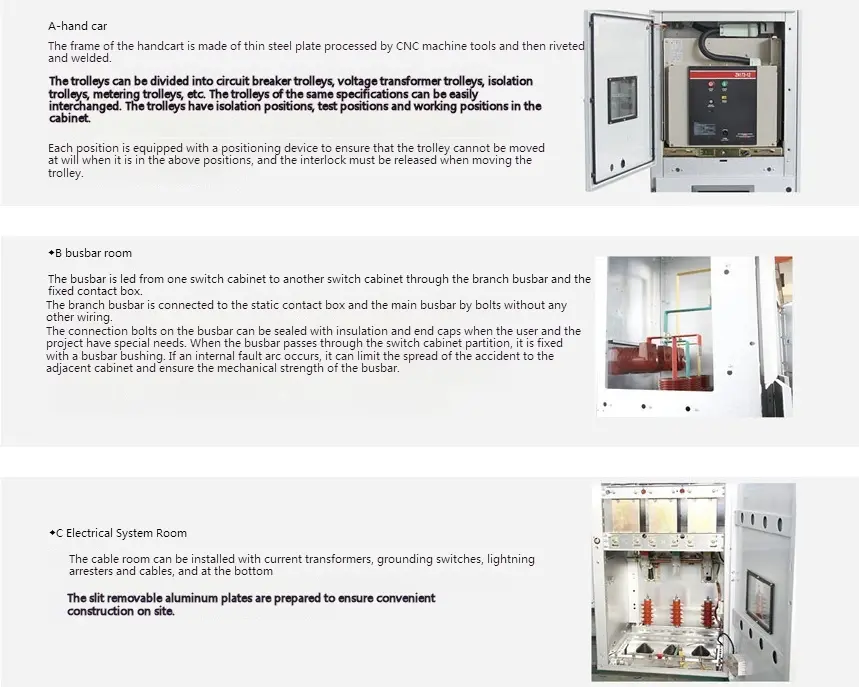

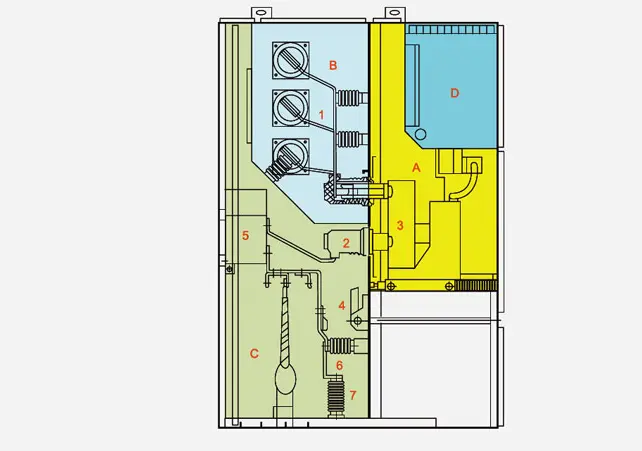

အစိုးရအဖွဲ့အ 0 န်းနှင့် HV SwitchGear ၏ partition ကို Aluminum-zinc coinc coinated သံမဏိပြားများသို့မဟုတ်သံမဏိပြားများဖြင့်ပြုလုပ်ထားသော, လူမီနီယမ် - ဇင့်ဇင့်သောသံမဏိပြားများသည်ခိုင်မာသောဆန့်ကျင်မှုနှင့်ဓာတ်တိုးမှုဆန့်ကျင်ရေးအကျိုးသက်ရောက်မှုများနှင့်သံမဏိပြားများထက်ပိုမိုမြင့်မားသောစက်ပိုင်းဆိုင်ရာခွန်အားရှိသည်။ အဆိုပါ HV SwitchGear ၏အတွင်းပိုင်းကို 1 သို့ခွဲခြားထားသည်။ Handcart အခန်း 2 ။ ဘတ်စ်ကားအခန်း 3 ။ Cable Road 4 switchgear ၏တံခါးများသည်လျှပ်စစ်ဓာတ်အားခံနိုင်ရည်ရှိခြင်း, ချေးခုခံခြင်းနှင့်လှပသောအသွင်အပြင်ကိုအားကောင်းစေရန်အားသာချက်များရှိစေရန်လျှပ်ကူးရေးပလတ်စတစ်ဖြင့်ဖြန်းနေကြရသည်။

◆ shell နှင့် partition ကို

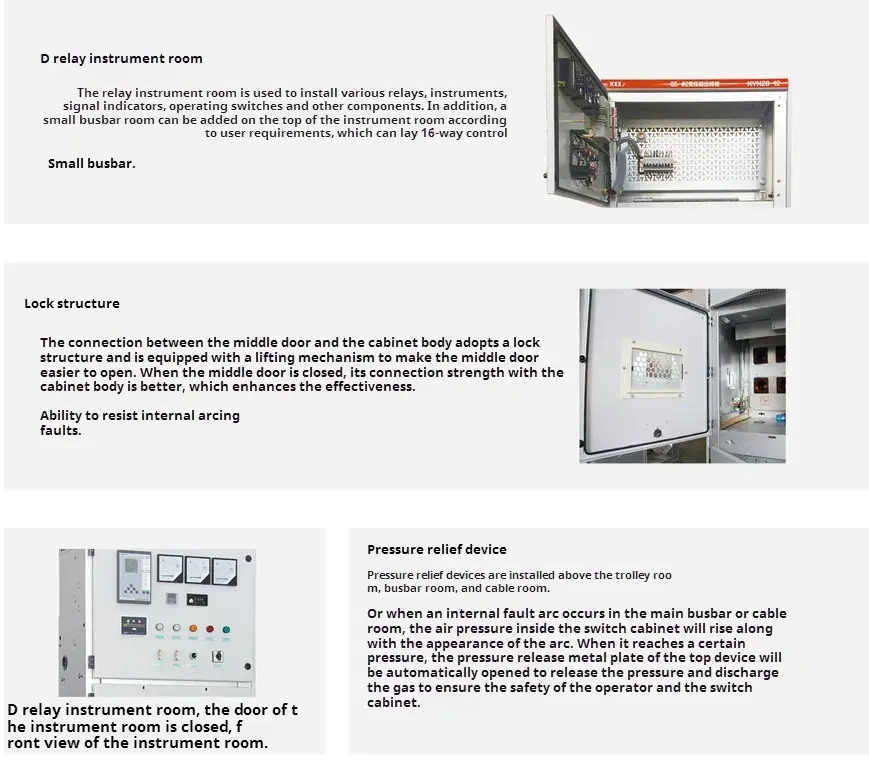

Kyn28-12 Type HV SwitchGear ၏ Shell နှင့်အခန်းကန့်ကိုအကာအကွယ်ပေးထားသောအရည်အသွေးမြင့်တင်သွင်းသောလူမီနီယမ်သံမဏိပြားများဖြင့်ဖွဲ့စည်းထားပါသည်။ ၎င်းတွင်ခိုင်မာသောချေးခြင်းနှင့်အောက်စီဂျင်ခံနိုင်ရည်ရှိခြင်းနှင့်သံမဏိပြားများထက်ပိုမိုမြင့်မားသောစက်ပိုင်းဆိုင်ရာခွန်အားရှိသည်။ HV SwitchGear ကို Handcart အခန်း (circuit breaker collocment), ဘတ်စ်ကားခန်း, cable room နှင့် relay routh room (Provay routh rois room (Provay Road Room) သို့ခွဲထားသည်။ တစ်ခုချင်းစီ၏ယူနစ်၏ shell ကိုလွတ်လပ်စွာအခြေချသည်။

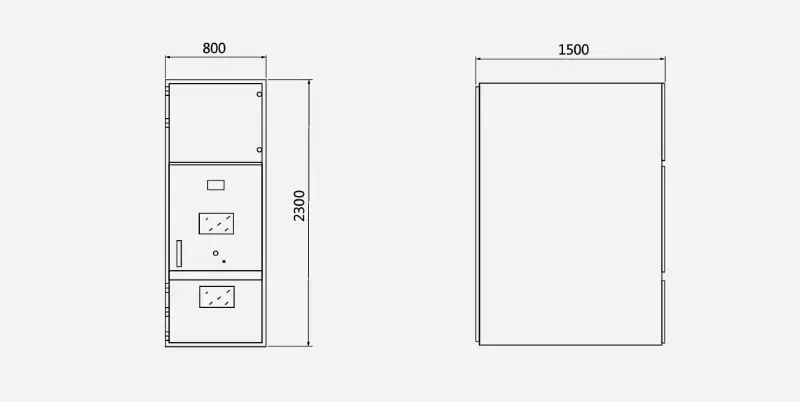

◆ HV SwitchGear ၏အောက်လိုင်း၏ရှုထောင့်များသည် Belows ကဲ့သို့ဖြစ်သည်။
