35kv cable Junction box ကို

○ 35KV cable Junction box ၏အဓိကအင်္ဂါရပ်

▶ rated voltage: 35KV (IEC 62271-200 နှင့် GB / T 11022 စံချိန်စံညွှန်းများ) ကိုလိုက်နာသည်။

▶အပြည့်အဝ insulation နှင့်တံဆိပ်ခတ်ခြင်း - Solid Insulator (Epoxy Resin နှင့် Silic Made Indultult) သို့မဟုတ် SF6 Gas Infulatorator တွင်မွေးမြူရေးလုပ်ငန်းများပြုလုပ်ပြီး SF65 / IP67 ကာကွယ်ရေးအဆင့်တွင်ရှင်းလင်းသော conductor မရှိပါ။

▶ဥရောပ Plug-in နည်းပညာ - Standard Shielded Plug-in cable connectors (Support Live Operations (အထူးကိရိယာများလိုအပ်သည်) ။

▶ Modular Design: 0 င်ရောက်လာခြင်းနှင့်အထွက်လိုင်းများသည်ပြောင်းလွယ်ပြင်လွယ်စွာတိုးချဲ့နိုင်သည် (ဥပမာ 1 တွင် 1 တွင် 2 တွင် 2 တွင်ပါ 0 င်သည်) ။

▶အသိဉာဏ်ရှိသောရွေးချယ်မှု - အမှားအညွှန်းကိန်း, အပူချိန်အာရုံခံကိရိယာ, DTU (ဖြန့်ဖြူး tyminal) ကိုပေါင်းစည်းနိုင်သည်။

○ 35KV Cable Junction Box ၏ပုံမှန်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဖွဲ့စည်းမှု

▶ box

သံမဏိ / SMC ပေါင်းစပ်ပစ္စည်းသည်အထူးသဖြင့်သောက်သုံးခြင်းနှင့်ပြင်ပအသုံးပြုမှုအတွက်သင့်လျော်သည် (-40 ℃ + 70 ℃)

▶ insulated ဘတ်စ်ကား

ကြေးနီ (သို့) အလူမီနီယမ်စပယ်ယာ, Silicone Repdm Insulatory, Power Frequency onrand onstress ဗို့အား≥70KV, Lightning Impulse 170KV ။

▶ကေဘယ်ကြိုး connector

စမ်းသပ်မှုအချက်များနှင့်အတူ t-type နှင့်တံတောင်ဆစ် - အမျိုးအစားများကဲ့သို့ plug-in ချိတ်ဆက်မှု (ဥပမာ - t-type and alcow-type အမျိုးအစား) ။

▶အကာအကွယ်ပစ္စည်း

Lighting Arrester, Short-circuit fails indicator နှင့် live display ကိုရွေးချယ်နိုင်သည်။

▶မြေပြင်စနစ်

သေတ္တာနှင့် cable shielding အလွှာသည်ယုံကြည်စိတ်ချရသောအခြေအမြစ် (striting ≤4ω) ။

○ 35KV Cable Junction Box installation နှင့်လည်ပတ်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု

 ◆ installation လိုအပ်ချက်များ

cable ကို stripping and crotting - elulator အလွှာကိုမထိခိုက်စေရန်ပူးတွဲသတ်မှတ်ချက်များ (အမှား 1 မီလီမီတာ) ကိုတိကျစွာကိုက်ညီပါ။

▶ connector installation: အဆက်အသွယ်မျက်နှာပြင်ကိုသန့်ရှင်းစင်ကြယ်စေပြီးဓာတ်တိုးမှုကိုကာကွယ်ရန် silicone အမဲဆီကိုသုံးပါ။ torque လိမ်ဖဲ့ခြင်းနှင့်တင်းကျပ်ပါ (ဥပမာ, T-T-T-T-B-40 မှ) မီတာ 40n) ။

▶ Grounding: box နှင့် cable shield ကိုယုံကြည်စိတ်ချစွာအခြေချရန် (မြေပြင်ခံမှု≤4ω) ။

◆လုံခြုံစိတ်ချရသောစစ်ဆင်ရေး

pull Power ပျက်ကွက်ပြီးနောက်လျှပ်စစ်ဓာတ်အားကိုစစ်ဆေးပြီး operating လုပ်သည့်အခါလက်အိတ်များနှင့်မျက်မှန်ကိုတပ်ရန် 0 တ်ဆင်ပါ။

connector ကိုချိတ်ဆက်ခြင်းနှင့်ဖြုတ်ခြင်းမပြုမီ grounding switch ကိုပိတ်ထားကြောင်းသေချာအောင်လုပ်ပါ။

◆ပြုပြင်ထိန်းသိမ်းမှုအကြံပြုချက်

▶နှစ်စဉ်စစ်ဆေးခြင်း - အနီအောက်လွှတ်တော်အပူချိန်တိုင်းတာခြင်း (အပူချိန်အဆစ်များ၏အပူချိန်ကိုစောင့်ကြည့်လေ့လာခြင်းကိုအာရုံစိုက်ခြင်း) ။

▶ Seal Change: Sealing Ring ကိုငါးနှစ်တစ်ကြိမ် (အစိုဓာတ်နှင့်ဖုန်မှုန့်အထောက်အထား) ကိုတစ်ကြိမ်အစားထိုးလိုက်ပါ။

▶ insulatory စစ်ဆေးခြင်း

● 35kV ဥရောပအမျိုးအစား Cable Junction Box ၏နည်းပညာဆိုင်ရာ parameter

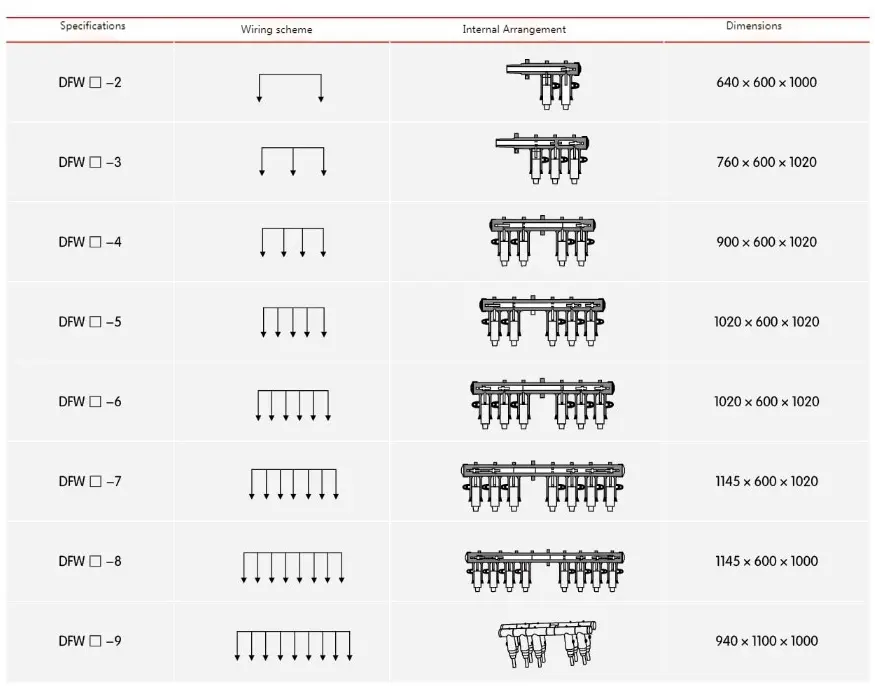

● 35kv ဥရောပအမျိုးအစား Cable The Junction Box အမိန့်နံပါတ်ဖော်ပြချက်
